三缸发动机排气歧管结构设计

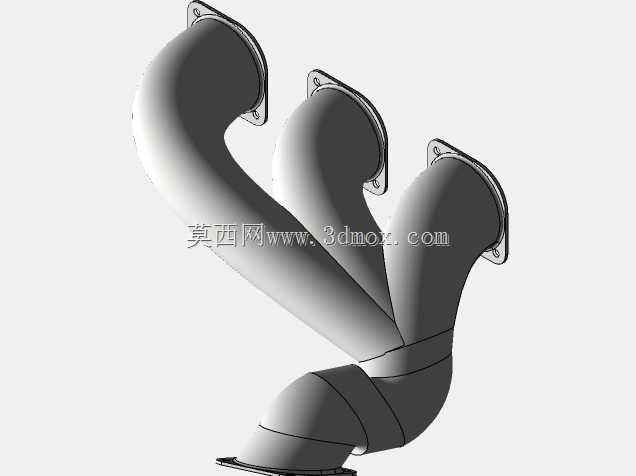

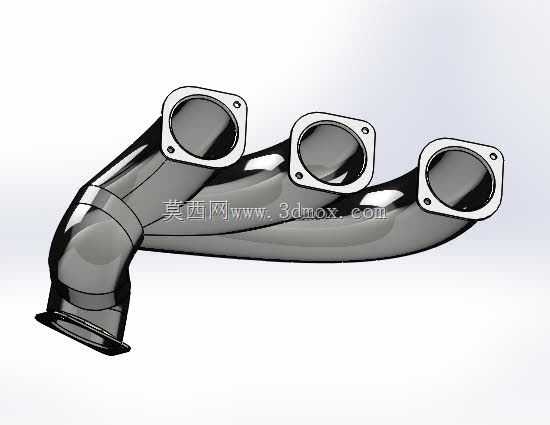

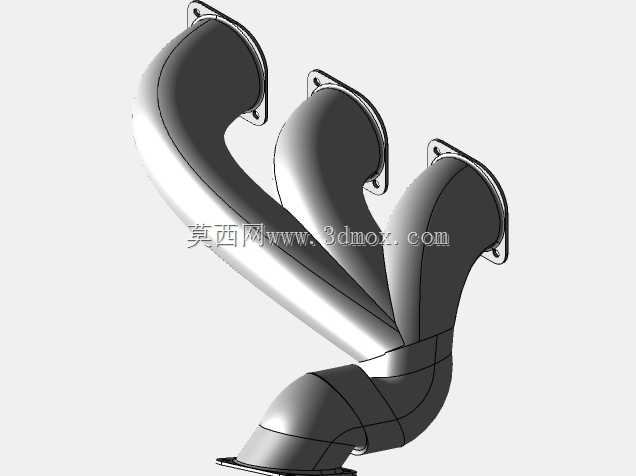

　　排气歧管位于发动机排气侧，承担将各缸燃烧后的高温废气汇集并导入排气系统的作用。该模型对应三缸机布置，三个进气法兰沿横向依次分布，共同汇入下方单出口，整体呈现一进三出的反向汇集形态。在实际装车状态下，歧管通过法兰面与缸盖排气口贴合，出口端连接三元催化器或涡轮增压器入口，周边需预留隔热罩、氧传感器、线束及拆装工具的操作空间。

　　从结构特征看，三个支管采用平滑弯曲的流道，目的是降低排气阻力并减少各缸之间的脉冲干涉。法兰盘上设置螺栓孔，用于保证与缸盖连接的密封压紧力；出口端同样保留连接法兰或接口结构，便于与下游排气部件对接。管壁厚度在模型中按均匀实体表达，实际工程中还需结合材料、热膨胀、振动疲劳及铸造或焊接工艺进行校核。

　　设计这类零件时，首先要依据缸盖排气口坐标确定三个入口位置，再根据排气顺序和脉冲间隔安排支管长度与汇合角度。流道中心线应避免急剧折弯，转弯处采用较大曲率半径，以减少局部涡流和背压。汇合区需要平滑过渡，防止高速废气在交汇处产生强烈湍流。法兰面不仅要满足密封要求，还要考虑螺栓分布带来的压紧均匀性，避免热态下因翘曲导致漏气。

　　安装边界方面，三个入口法兰的孔位、中心距和密封面形状必须与缸盖严格对应；出口方向决定了后处理装置的布置走向。歧管本体与发动机舱内防火墙、悬置、冷却管路和线束之间应保留足够热间隙。由于排气温度高，模型中的连续弯管结构在工程化时还需关注热应力释放，必要时通过加强筋、过渡圆角或分段连接来控制变形。

　　该三维结构完整呈现了支管走向、法兰接口和汇合腔体，可用于排气系统布置校核、流道分析参考、装配干涉检查以及教学演示。对于结构设计人员而言，这类模型的价值不只在外观，更在于理解多缸排气路径如何在有限空间内实现低阻力汇集，同时兼顾密封、热负荷、制造工艺和整车装配边界。
