多拐式发动机曲轴结构设计

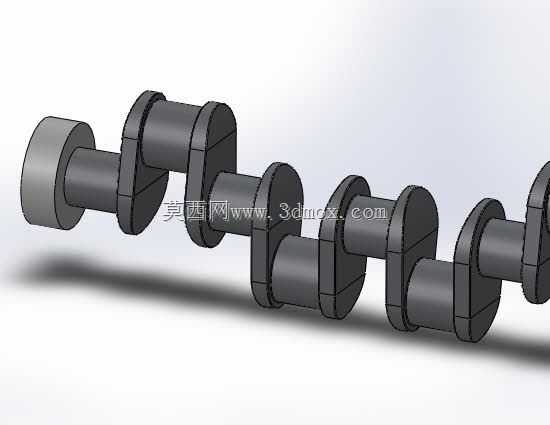

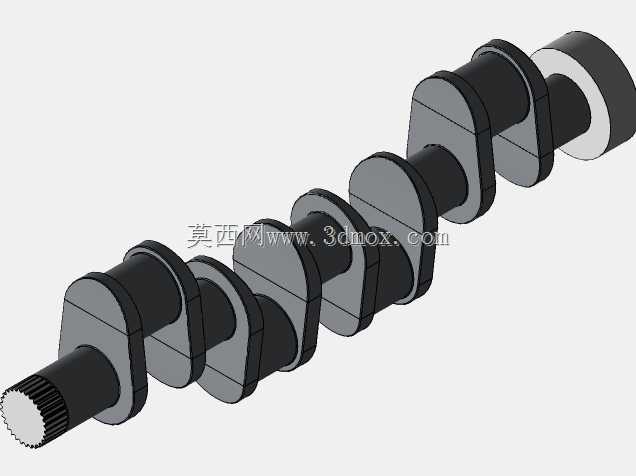

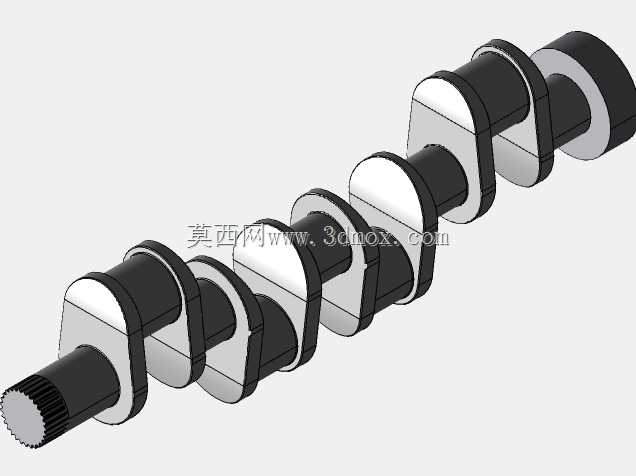

　　曲轴是内燃机中将活塞往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定动力输出平顺性、整机NVH表现与服役寿命。该模型采用多曲拐错拐布置，通过各曲柄销相位角的匹配，可对应多缸发动机的点火顺序，使各缸做功冲程交替叠加，降低输出端的转速波动与冲击载荷。从结构组成看，模型包含前端轴、主轴颈、曲柄销、曲柄臂及后端功率输出法兰，各轴颈与曲柄臂之间设置圆滑过渡圆角，可有效缓解应力集中，避免交变载荷下出现疲劳裂纹。主轴颈用于支撑整根轴并安装在缸体主轴承座内，曲柄销与连杆大头配合，将活塞传递的爆发压力转化为曲轴的旋转力矩。设计过程中需优先确定缸心距、冲程长度与主轴颈直径的匹配关系：冲程决定曲柄半径，直接影响曲柄销与主轴颈的中心距；

　　主轴颈直径需满足弯曲与扭转复合强度要求，同时兼顾轴承比压与润滑油膜建立条件；曲柄臂厚度与宽度则根据平衡配重需求调整，抵消旋转运动产生的离心惯性力与往复惯性力。安装边界方面，前端轴通常布置正时齿轮、减振器或带轮，后端法兰用于连接飞轮或液力变矩器，轴向定位依靠止推轴承实现，需预留合理的轴向间隙以补偿热膨胀量。该类零件广泛应用于车用汽油机、柴油机、工程机械动力单元及小型发电机组，工作中承受周期性燃气压力、往复惯性力与离心力的共同作用，因此建模时需严格保证各轴颈同轴度、曲柄销相位角及动平衡精度，轴颈表面通常需进行淬火或渗氮处理以提升耐磨性，内部开设连通油道为各摩擦副提供压力润滑。
