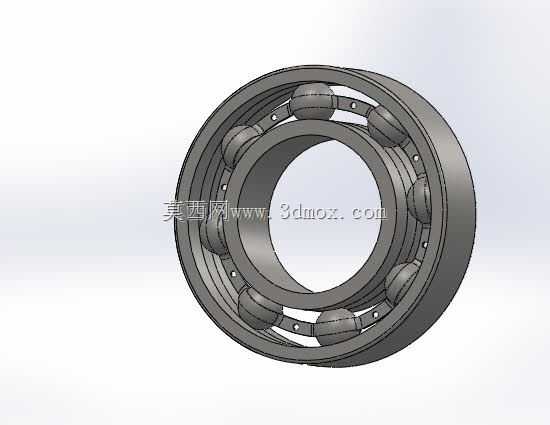

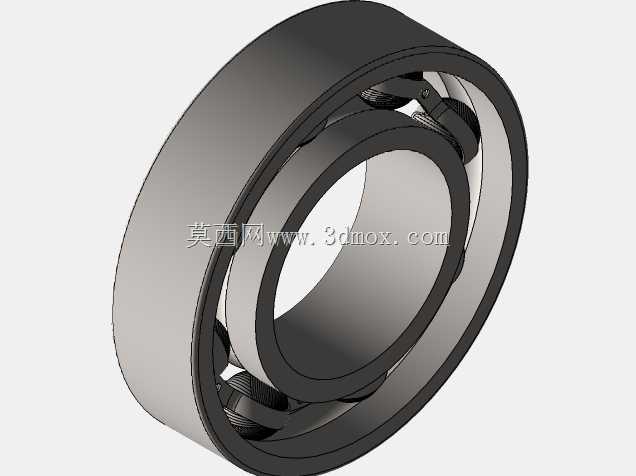

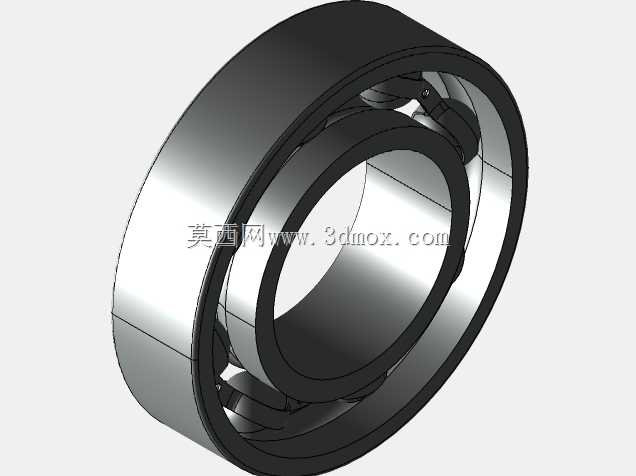

在旋转类机械的支承环节,径向载荷与轻度轴向冲击的承载需求几乎遍布所有工业场景,这款深沟球轴承的结构建模正是围绕这类通用工况展开。从实际装机边界来看,轴承的内外圈外径、内径与宽度构成了最核心的安装约束:外圈与轴承座孔采用基轴制过渡配合,内圈与转轴轴颈采用基孔制过盈配合,建模时严格保留了倒角与退刀槽的工艺空间,避免装配时棱边刮伤配合面,也给端盖、密封圈等相邻附件留出了轴向定位余量。
承载结构的设计逻辑围绕滚动摩擦替代滑动摩擦展开:内圈外侧与外圈内侧各加工一条连续的弧形滚道,滚道曲率半径略大于钢球半径,既保证钢球在滚道内纯滚动,又能在承受径向力时均匀分散接触应力,降低局部点蚀风险。多颗钢制滚珠沿圆周等分布置,滚珠之间由冲压保持架分隔,保持架的兜孔间隙经过反复校核——间隙过小会增大滚珠转动阻力,间隙过大则会导致滚珠在高速回转时相互碰撞、产生噪声与早期磨损。
这类轴承的适用场景覆盖极广,从小型伺服电机输出轴、输送机托辊,到机床主轴辅助支承、汽车变速箱传动轴、家电电机转子,只要存在连续回转运动且需要约束轴系径向窜动的位置,都能见到该类结构的身影。它的核心功能是为旋转轴提供稳定的回转中心,将轴运转时的摩擦系数控制在极低水平,减少动力损耗与发热,同时承受一定范围内的双向轴向载荷,在轴系出现轻微热伸长时,还可通过轴向微量游动补偿形变,避免轴系卡死。
建模过程中,工程师需要重点还原各零件的装配约束关系:滚珠与内外滚道的相切接触、保持架与滚珠的间隙配合、内外圈的同轴度公差,都直接影响后续工程图导出与运动仿真的准确性。对于选型人员而言,可直接通过该三维模型核对安装空间,提前模拟轴系装配顺序,验证轴承与轴肩、座孔挡边的定位是否干涉;对于结构设计从业者,该模型也清晰呈现了通用滚动轴承的典型构造,可作为非标传动部件设计时的支承选型参考,帮助快速完成轴系的承载与转速匹配校核。
