同步带齿轮组定时传动机构设计

　　这套同步带齿轮传动结构，核心作用是在多轴之间传递精确转角关系，常见于需要定时动作的小型设备内部，比如办公自动化机具、小型包装执行端、轻工机械的时序分配单元。带轮与齿轮的组合布局，既利用同步带保证远距离轴间传动无滑差，又通过啮合齿轮实现末端速比的精准匹配，避免单纯带传动在启停瞬间的相位偏移。

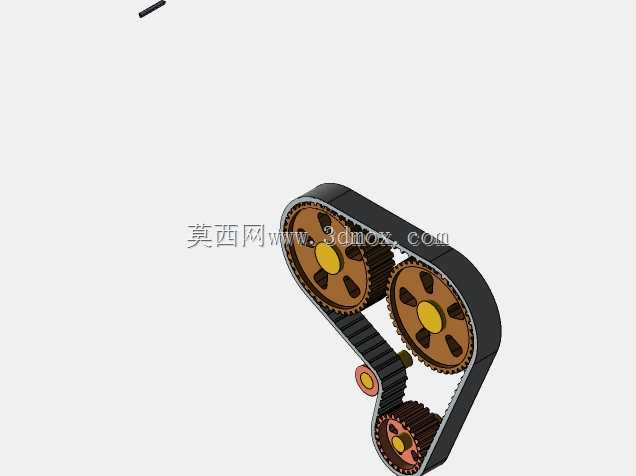

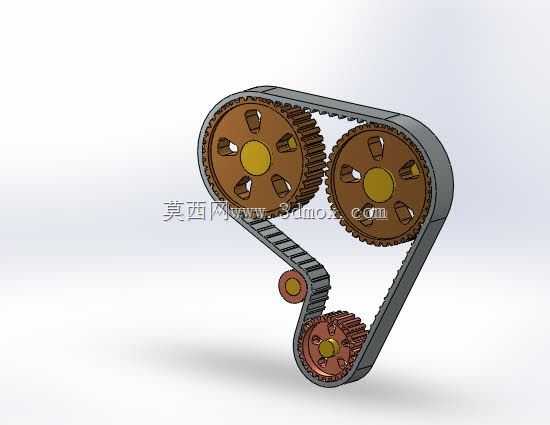

　　从结构布局看，三个带轮呈三角排布，其中两个大直径带轮分别承担主动输入与从动输出，下方小直径带轮兼具张紧与换向功能，齿形带内侧与带轮轮齿完全啮合，外侧则贴合张紧轮的圆弧面。这种布置能在有限空间内拉长带的包络长度，提升啮合齿数，降低单齿受力，同时让带的走向避开设备内部其他运动构件。两个大带轮同轴侧各集成一片直齿轮，其中下方齿轮与带轮同轴固连，上方齿轮与对应带轮保持同轴，齿轮副的啮合侧隙可通过调整两轴中心距进行微量控制，保证定时相位的重复精度。

　　设计过程中，首先要确定的是传动比与定时相位：根据执行端需要的动作时序，先分配齿轮副的齿数比，再反推同步带轮的齿数，保证输入轴转动一周时，各输出轴的转角严格对应预设动作节点。带轮的齿形选用通用梯形齿或圆弧齿，齿距与所选同步带完全匹配，轮缘宽度比带宽宽出1至2毫米，防止带在运行中跑偏脱落。张紧轮的位置设计在带的松边外侧，通过偏心结构或长圆孔安装座调节压入量，压入深度通常控制在带节线长度的百分之二以内，既保证带齿与轮齿充分贴合，又避免过度张紧导致带的芯层疲劳断裂。

　　安装边界方面，三个带轮与齿轮的轴线必须保持平行，端面跳动控制在0.05毫米以内，否则会出现带的单边磨损和齿轮偏载。箱体或安装板上的轴孔中心距公差需按IT7级加工，齿轮啮合中心距偏差直接影响侧隙大小，侧隙过小会导致卡滞、发热，过大则产生回程误差，破坏定时精度。同步带的安装不能强行撬入轮齿，应先松开张紧轮，将带完全套入后再逐步张紧，张紧后用手指按压带边，挠度以每100毫米跨距下沉1至2毫米为宜。

　　实际运行中，这套结构的优势在于传动效率高、无需润滑、噪音低，适合洁净度要求较高的设备环境。齿轮部分若采用钢材或粉末冶金制作，可传递较大扭矩；若用于低速轻载场景，也可选用POM或尼龙材质，降低重量与运行噪音。整体结构没有复杂的箱体油路，装配维护简单，只要定期检查同步带的张紧状态与齿面磨损情况，就能长期保持稳定的定时传动功能。
