汽车发动机活塞连杆总成结构设计

项目分类:汽车 发布时间:2022-06-09 ID:652959
  • 汽车发动机活塞连杆总成结构设计
  • 汽车发动机活塞连杆总成结构设计
  • 汽车发动机活塞连杆总成结构设计
  • 汽车发动机活塞连杆总成结构设计
  • 汽车发动机活塞连杆总成结构设计
  • 汽车发动机活塞连杆总成结构设计

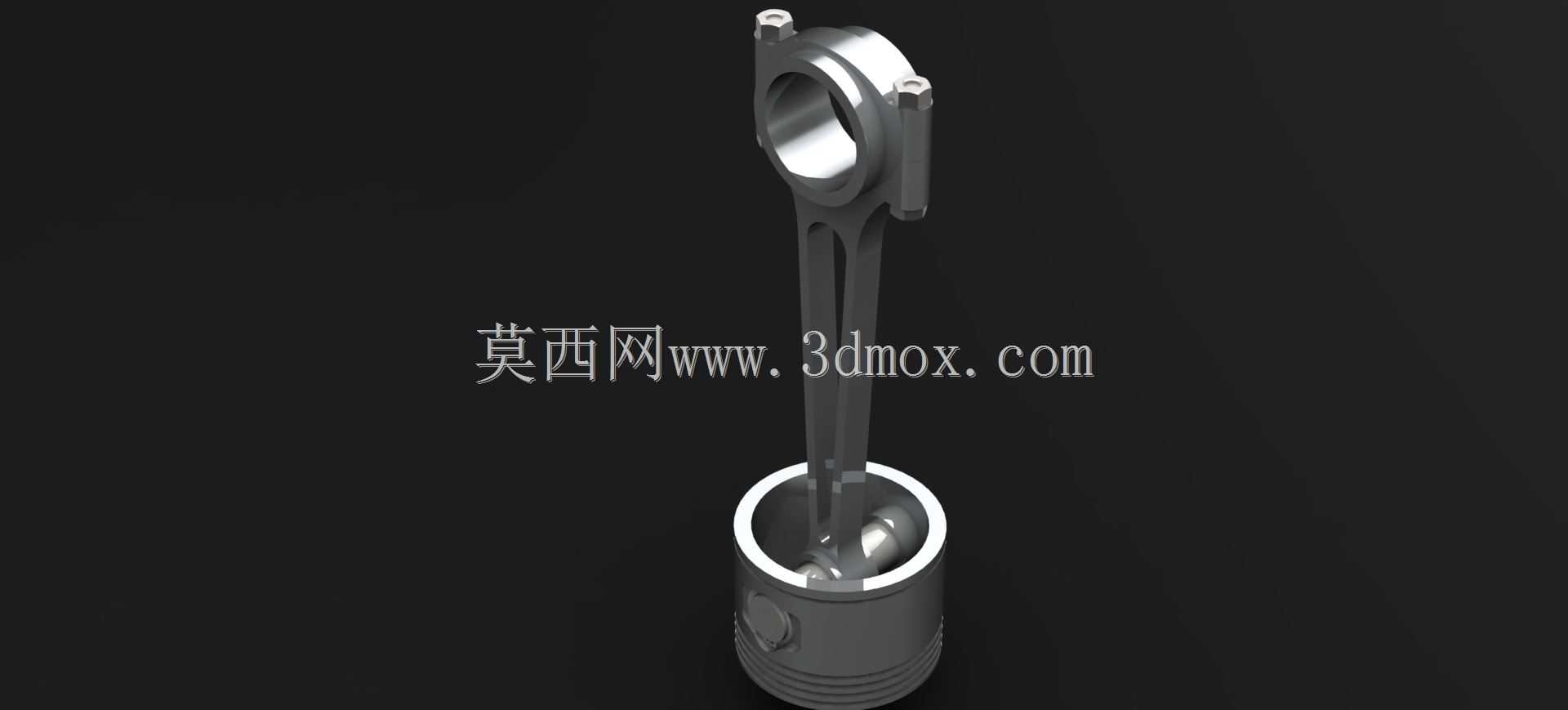

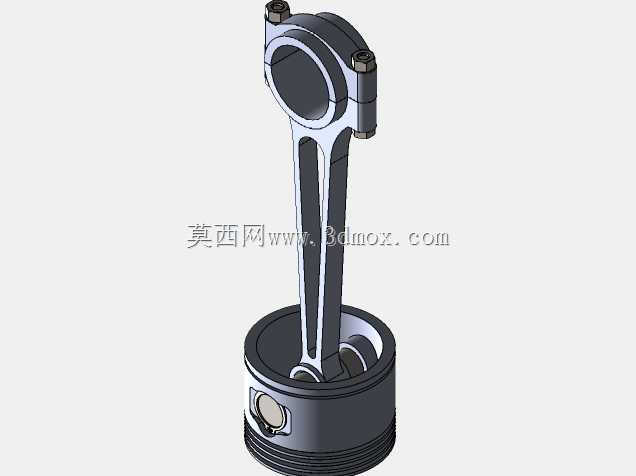

  活塞连杆组是内燃机曲柄连杆机构的核心运动件,直接参与发动机的能量转换循环,其结构合理性决定了整机的动力输出、运转平顺性与服役寿命。该模型完整呈现了活塞本体、活塞销、连杆体、连杆盖、轴瓦及紧固螺栓的装配关系,可用于发动机结构教学、运动仿真验证与零部件逆向设计参考。

  从实际工况出发,活塞头部需承受燃烧室内周期性爆发压力,顶面通常依据燃烧室形态设计成对应凹坑或平顶结构,环带部分布置气环与油环,气环负责密封高温高压燃气,油环则刮除缸壁多余润滑油,避免机油窜入燃烧室。建模时需重点控制环槽的轴向宽度与深度公差,保证活塞环在热态下仍有合理侧隙与背隙,防止卡滞或密封失效。活塞裙部在侧压力作用下沿气缸壁往复导向,型面一般设计成中凸变椭圆形态,以补偿热膨胀量差异,避免冷态敲缸与热态拉缸。

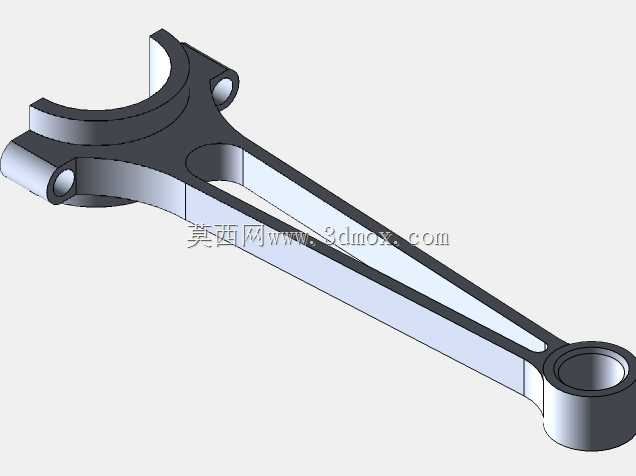

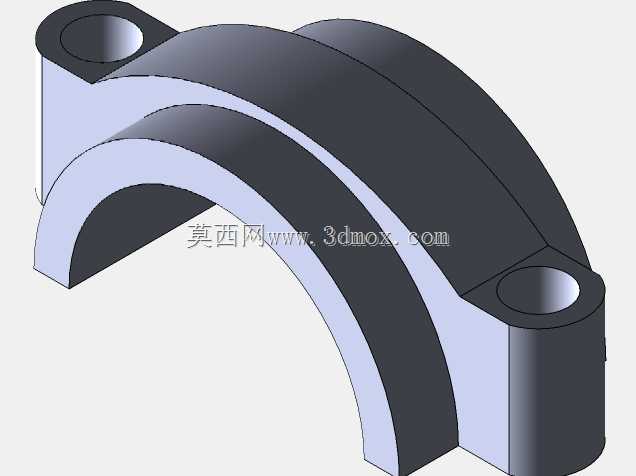

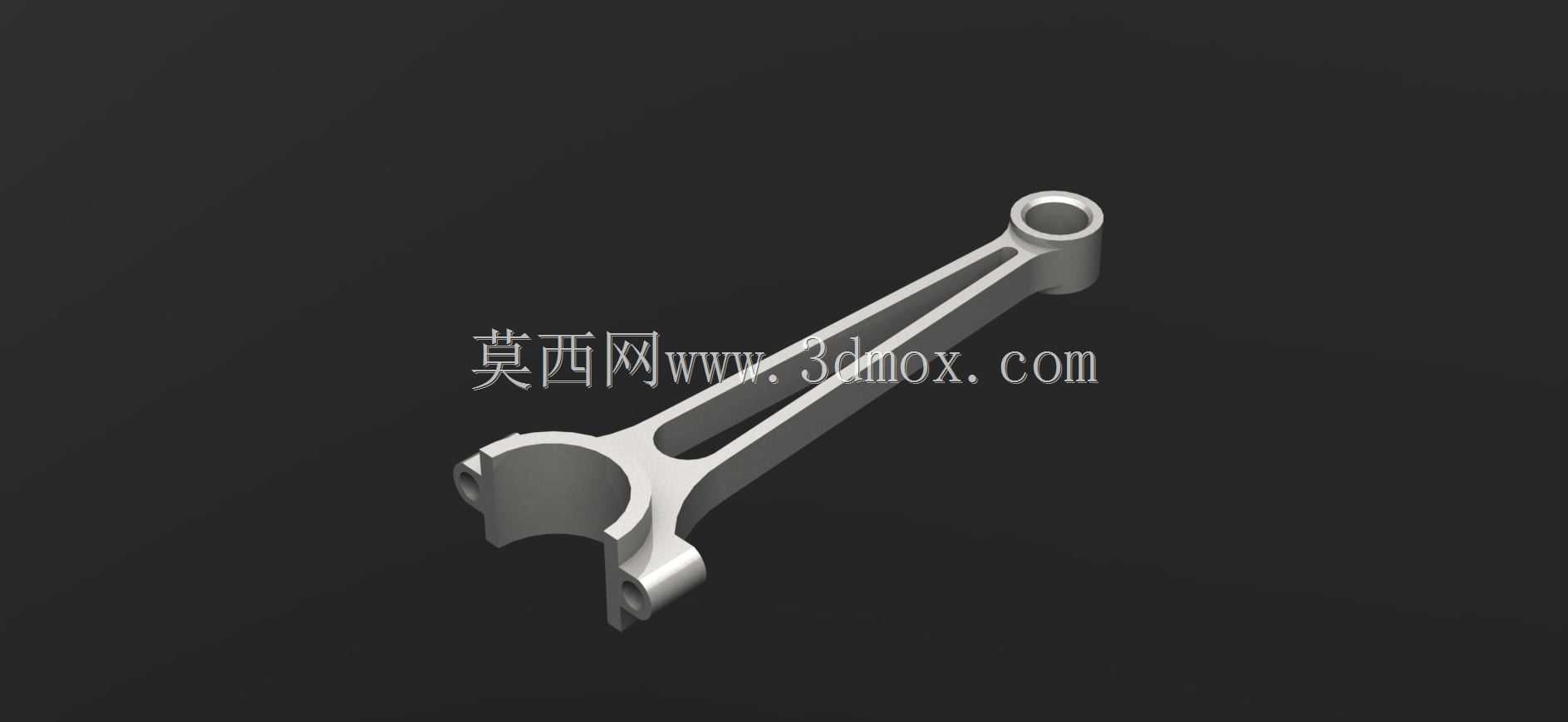

  活塞销作为连接活塞与连杆小头的关键铰点,采用全浮式或半浮式装配方案,销座孔需与销径保持精密间隙配合,两端通过卡环限位,防止轴向窜动刮伤缸壁。连杆小头内部压入青铜衬套,与活塞销形成低摩擦转动副;大头则为剖分式结构,通过连杆螺栓与连杆盖把合,内部安装上、下轴瓦,与曲轴连杆轴颈构成旋转副。建模过程中需严格保证大、小头孔中心距,该尺寸直接影响发动机压缩比与活塞行程;同时连杆杆身通常采用工字形截面,在保证刚度与强度的前提下最大限度降低往复运动质量,减小惯性力。

  装配边界方面,活塞外径需与气缸内径保持规定配缸间隙,连杆大头外径需避让曲轴平衡块与缸体内部空间,螺栓把合面需平整以保证预紧力均匀。整个组件在运动中伴随高速往复与摆动,设计时需校核活塞销座疲劳强度、连杆杆身屈曲稳定性以及大头结合面的压紧可靠性。三维建模中对各配合面、润滑油孔、减重腔与定位结构的还原,能够直接用于干涉检查、质量属性计算与动力学分析,帮助工程师在样机制造前识别运动包络冲突与结构薄弱区域。
