航空涡扇发动机前置螺旋桨叶盘结构

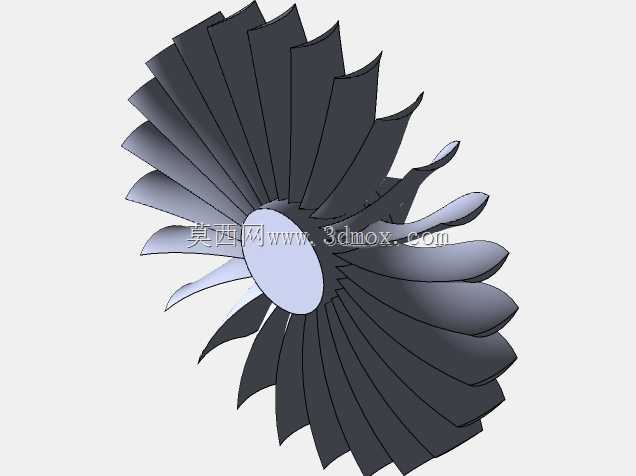

　　该螺旋桨叶盘模型采用整体式叶盘结构，将叶片与中心轮毂整合为单一构件，摒弃传统叶片榫齿连接的分体装配形式，从结构根源消除榫头磨损、微动疲劳、连接松动等长期运行隐患，在高转速工况下可保持更稳定的形位精度，降低运行振动幅值。叶片沿轮毂周向呈等角度阵列排布，每片叶片均采用大扭角变截面翼型设计，从叶根到叶尖的弦长、厚度、安装角连续平滑过渡，匹配气流沿径向的速度梯度变化，减少气流分离损失，提升能量转换效率。前缘与后缘均做流线型修型处理，可降低气流冲击产生的噪声与激波损失，适配亚音速工况下的进气需求。

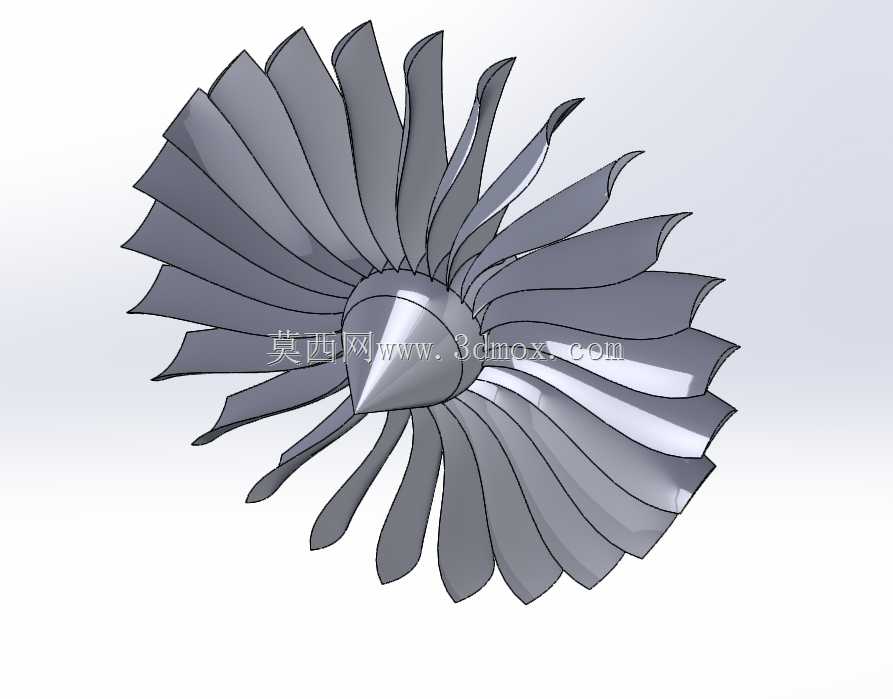

　　中心轮毂采用纺锤形整流造型，前端为平滑锥面，可引导来流平顺进入叶片通道，避免轮毂前端形成气流滞止区与局部涡流，降低进气阻力。轮毂内部预留轴系安装腔与定位止口，可与动力输出轴、锁紧螺母、密封组件完成适配，安装基准面与叶片回转轴线保持严格同轴，保证装配后整体动平衡精度。

　　从实际应用场景来看，这类结构可作为小型涡扇发动机、涡桨发动机的前端增压部件，也可适配工业轴流风机、小型风力透平、船舶推进装置的动力端。在航空动力场景中，整体叶盘可在高转速、高负荷工况下稳定工作，相比分体式叶轮，零件数量大幅减少，整机重量降低，装配工序简化，同时转子的临界转速更高，运行可靠性更强。在工业通风场景中，优化的翼型叶片可在相同功耗下获得更高的风压与风量，运行噪声更低，适合对振动与噪声有严格要求的密闭空间通风、烟气输送工况。

　　设计过程中，叶片的曲面造型需同步考虑气动性能与结构强度：叶根区域采用大圆角过渡，降低应力集中系数，承受旋转产生的巨大离心载荷；叶尖区域控制厚度与弦长，降低叶尖线速度过高带来的强度风险，同时预留与机匣的装配间隙，避免运行过程中刮蹭机匣。建模时需保证所有叶片的曲面曲率连续，阵列后整体质量分布均匀，为后续的有限元强度校核、模态分析、数控加工或3D打印提供无错漏的几何基础。安装边界方面，需严格控制轮毂内孔与轴的配合公差，端面跳动与径向跳动满足转子动平衡要求，轴向预留锁紧件的安装空间，径向保证叶尖与外部壳体的间隙均匀，避免运行过程中出现动静干涉。
