蝶形螺母手拧紧固连接件结构设计

　　日常设备维护里，最让人头疼的往往不是核心机构故障，而是那些需要频繁拆装、又找不到合适工具的小紧固点。电控柜门板的快速开合、小型工装治具的档位调节、通讯设备外壳的检修盖板，这些场景下如果用普通外六角螺母，每次都要找对应规格的扳手，空间狭小时扳手根本摆不开，徒手又拧不紧，用蝶形螺母就能直接解决这个痛点，两侧伸出的翼片就是天然的施力把手，不用额外工具，手指捏住就能完成拧紧和松开。

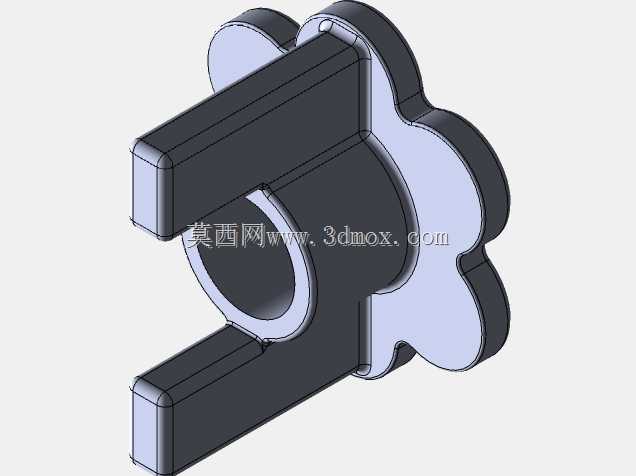

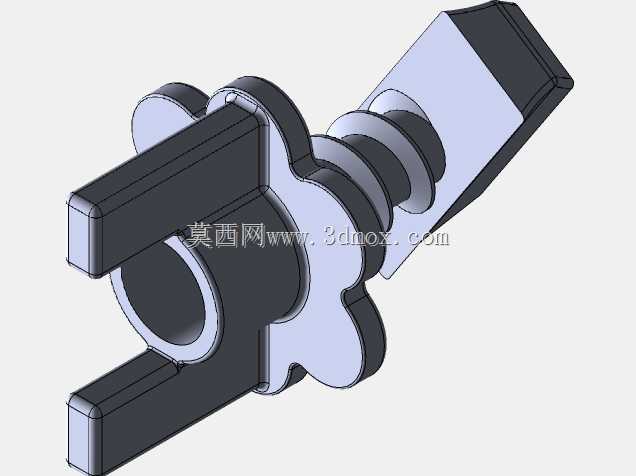

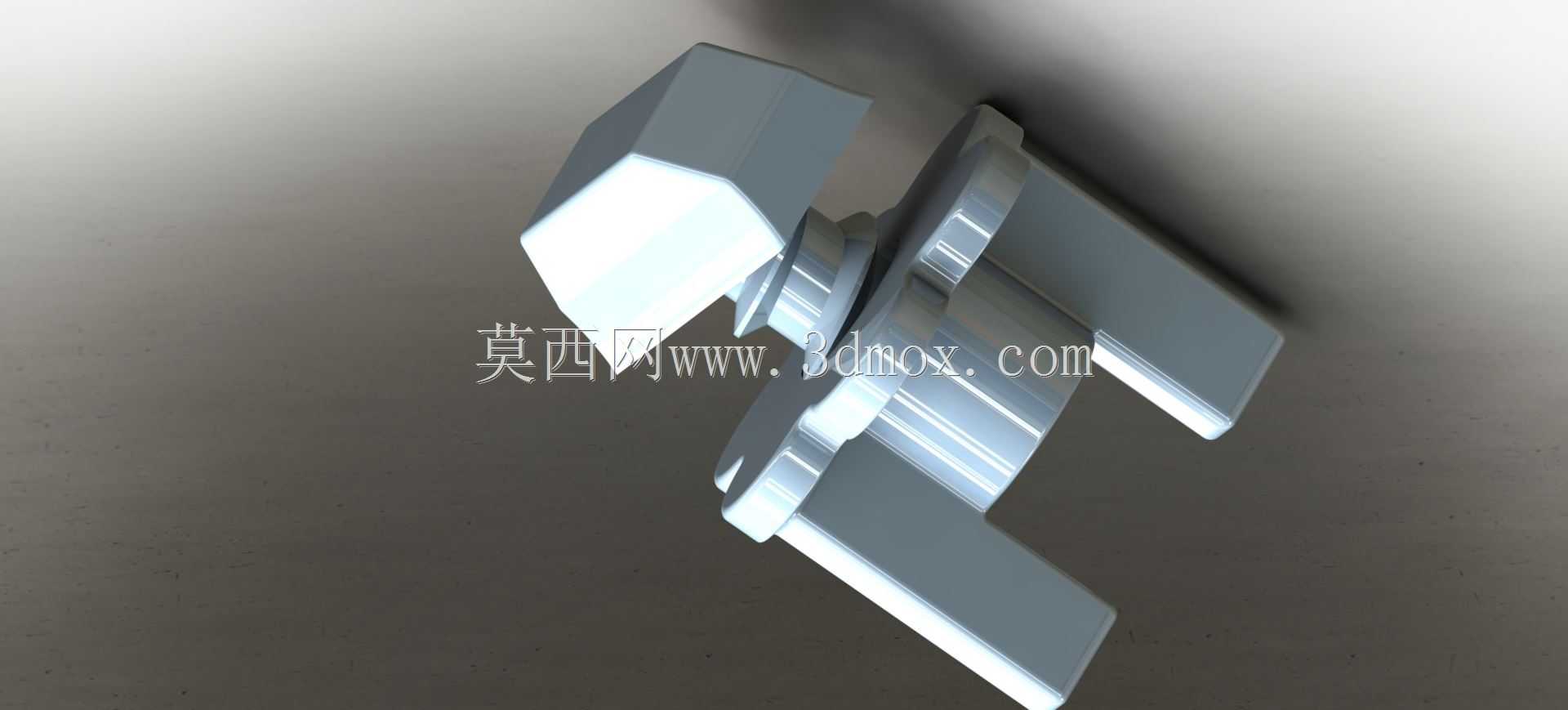

　　这个蝶形螺母的建模核心，不是把外形做的多花哨，而是要把手拧操作的力学逻辑和安装边界算清楚。两翼的展开宽度不能太窄，太窄手指捏持时接触面积小，拧动时压强大，手容易疼，也传不上足够的锁紧力矩；也不能做的过宽，过宽会超出安装面的预留空间，旁边如果有相邻的元器件或者走线槽，翼片转动时就会发生干涉，甚至根本装不进去。翼片的厚度也要匹配，太薄的话拧紧时翼片根部会产生过大弯曲应力，反复拆装容易断裂；太厚则徒增重量和材料成本，捏持时也没有合适的触感。

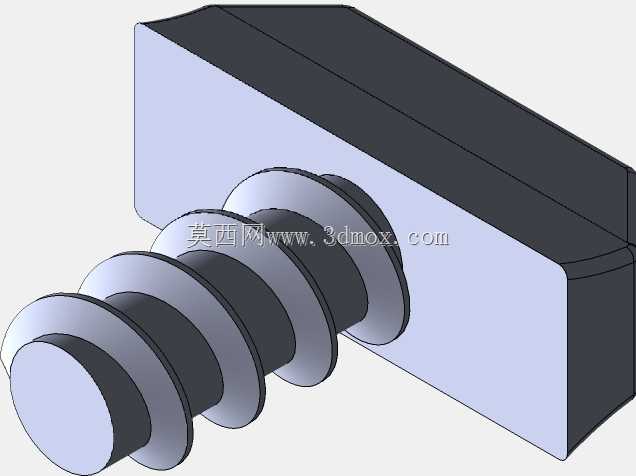

　　中间的螺纹段是整个零件的功能核心，建模时要保证内螺纹的同轴度，螺纹轴线和两翼的对称中心面必须重合，不然拧紧时螺母会偏斜，螺纹受力不均，不仅锁紧力达不到设计要求，还会磨伤对接的螺杆，长期使用容易松脱。螺母下端的承压面要做平整处理，和被连接件表面完全贴合，不能有翘曲或者倒角过大的问题，不然锁紧后压强集中在局部，会压伤较软的安装面板，比如塑料外壳或者薄铝面板，时间长了接触面凹陷，预紧力就会丢失。

　　从实际选型角度看，这类紧固件多用于低中载荷的频繁拆装场景，不适合用在高强度振动的重载连接位置。设计时还要考虑安装操作的转动空间，螺母两翼旋转扫过的圆周范围内，不能布置凸起的结构件，要预留出至少能让两根手指捏住翼片转动的操作间隙。翼片的边缘做了微小的圆角过渡，不是尖锐的直角，既避免了安装时划伤操作人员的手，也让应力不会在边角处集中，提升零件的抗疲劳强度。

　　整个零件的结构没有多余的复杂特征，所有的曲面和棱角都服务于装配和操作需求。建模过程中要同步核对对接螺杆的规格、安装面板的厚度、相邻部件的净空距离，不能只孤立地画一个螺母外形。比如用于通讯类设备内部时，还要考虑金属螺母和周边电路板的安全距离，避免安装偏移后触碰电路造成短路；用于薄板连接时，可以在承压面增加小的防滑齿结构，拧紧后齿部轻微嵌入面板表面，能在设备运行振动时防止螺母自行回转松动。这类看似简单的标准件，真正用到设备里的时候，每一处尺寸细节都会影响最终的装配效率和使用可靠性。
