工业设备柜门用金属合页铰链结构

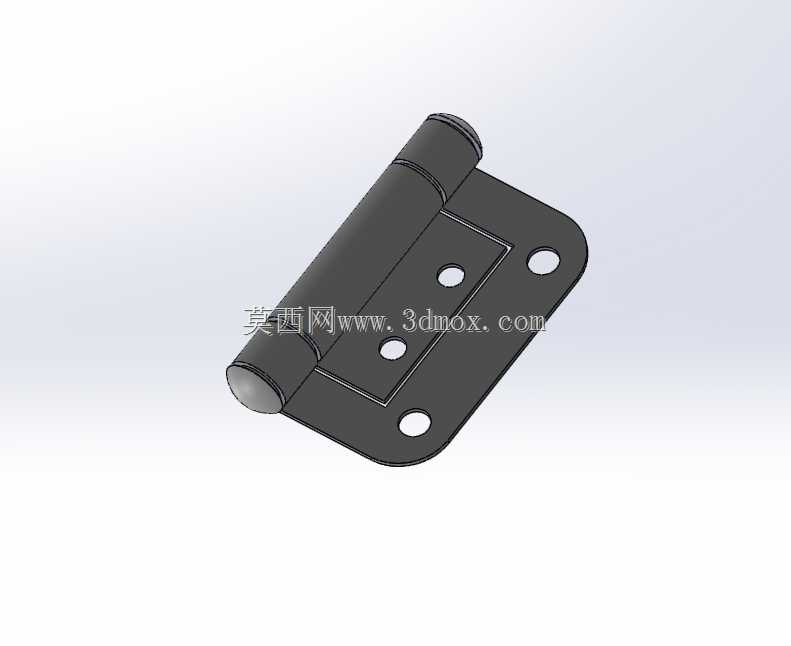

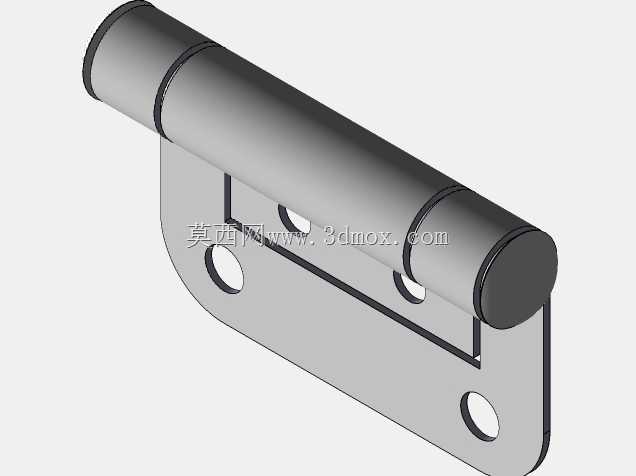

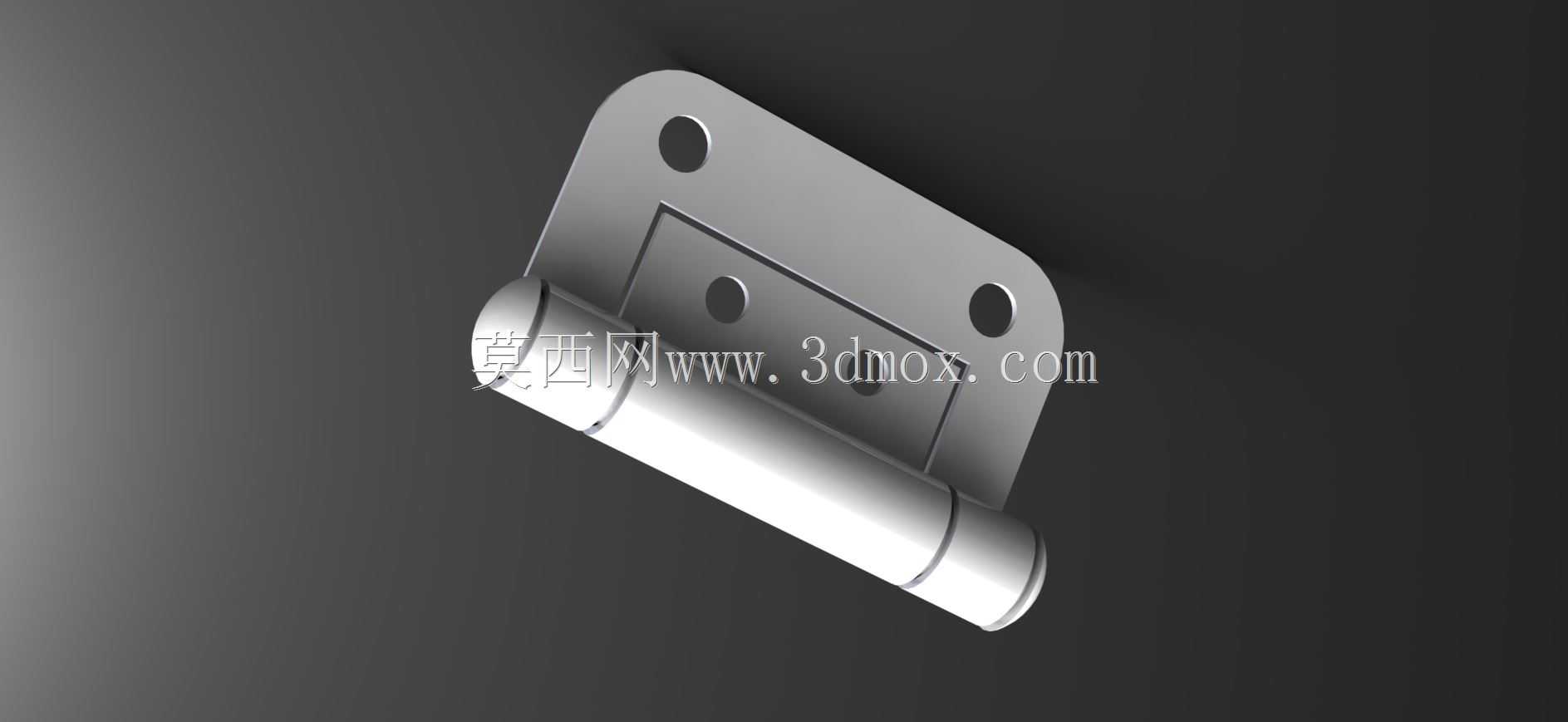

　　这款铰链属于设备柜体与钣金门体配套的基础转动连接件，日常在工业控制柜、小型通讯机箱、仪器防护门以及各类需要反复开合的钣金壳体上使用频率很高。结构上采用单侧折弯页片搭配一体式卷制转轴筒的布局，页片上预留三个圆形安装孔，两个分布在页片上下对角位置，第三个靠近转轴侧，装配时可以直接穿过螺栓或者自攻钉固定在门板与机架立柱上，三点固定的布局能避免长期开合后页片出现翘边松动。

　　从实际使用场景来看，这类小尺寸铰链多用于载荷不大但开合频次较高的场合，比如车间里的小型电气控制箱门、桌面检测设备的防护盖板、通讯终端的外置检修门，门体重量通常在数公斤以内，开合角度可以做到接近一百八十度，页片边缘做了圆角过渡，没有尖锐毛刺，安装后关门时页片不会和门框侧边发生硬干涉。建模过程中首先要确定转轴的配合边界：卷圆部分的同轴度需要保证，两段轴筒之间预留微小轴向间隙，避免门体转动时出现卡滞；页片的折弯圆角要和实际钣金加工的最小折弯半径匹配，不能出现理论上尖角折弯导致加工开裂的问题。

　　安装边界方面，页片的平面区域要完全贴合门板与机架的安装面，三个安装孔的孔位间距需要和常用机柜的预留孔位对齐，孔边到页片边缘的距离要保证螺钉拧紧时不会出现板材局部变形。转轴的直径和页片厚度按照常规轻载柜门的受力标准设定，门体悬挂后整个铰链的剪切受力全部由转轴承担，卷圆部分的搭接长度覆盖了页片的大部分高度，转动时受力均匀，不会出现局部应力集中导致轴筒变形。

　　设计时没有采用复杂的可拆卸销轴结构，整体为一体冲压成型的金属件，表面做哑光金属质感处理，兼顾防锈和外观整洁性。在整机布局阶段，工程师选型时首先要核对门体的厚度和开合方向：这款铰链为明装式，不需要在门板内部挖槽，直接外贴固定即可，对于薄板加工的机箱来说能大幅减少机加工工序，只需要在对应位置冲孔或者直接钻孔就能完成装配。转动副的间隙控制在合理范围，门体开合过程中没有明显旷量，关闭后门板和门框的贴合面平齐，不会出现一侧翘起的情况。

　　从结构受力的角度拆解，页片上远离转轴的两个安装孔主要承受门体自重带来的拉力，靠近转轴的孔用来分担开合过程中的剪切力，三点形成稳定的三角形固定面，即使频繁开关数千次，固定螺钉也不会因为交变受力出现松脱。卷制转轴的两段筒身分别对应固定侧和活动侧页片，装配后销轴穿入整段卷孔，两端做限位处理，防止门体大幅开合时销轴从侧面滑出。

　　在三维建模环节，所有特征都按照实际钣金加工逻辑搭建：先绘制平板落料轮廓，再添加折弯特征生成页片的弯折角度，之后通过卷圆特征成型转轴筒，最后拉伸切除生成三个安装孔，所有壁厚保持均匀一致，完全符合冲压件的加工工艺要求，不存在无法脱模或者无法折弯的几何结构。模型的装配关系也完全还原实际装配状态，固定页片贴合机架安装面，活动页片随门体绕转轴旋转，在软件中可以直接模拟门体从全关到全开的整个运动过程，检查开合路径上是否和周边的管线、锁具、把手发生碰撞。

　　这类铰链虽然是很小的基础五金件，但在整机设计里直接决定了设备检修门的使用体验，孔位标准化之后可以在多款不同尺寸的机箱柜体上通用，减少单独开模的成本，维修替换时也可以直接采购同规格标准件快速更换，不需要对原有安装面做二次修改。
