带端盖缓冲压缩弹簧组件结构设计

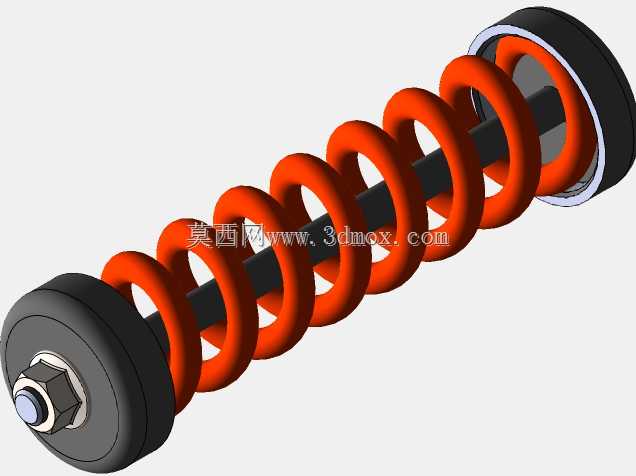

　　这套带圆形端盖的压缩弹簧组件，在各类工装夹具、小型减振工位、轻载推送机构里十分常见，建模时优先还原了实际装配状态下的零件配合关系，而非单独绘制孤立簧体。两端的金属端盖与弹簧端面贴合，既可以避免弹簧钢丝直接刮擦安装基面，也能让轴向载荷更均匀地分布到簧圈端面上，减少偏载引发的簧圈错位、早期断裂问题。

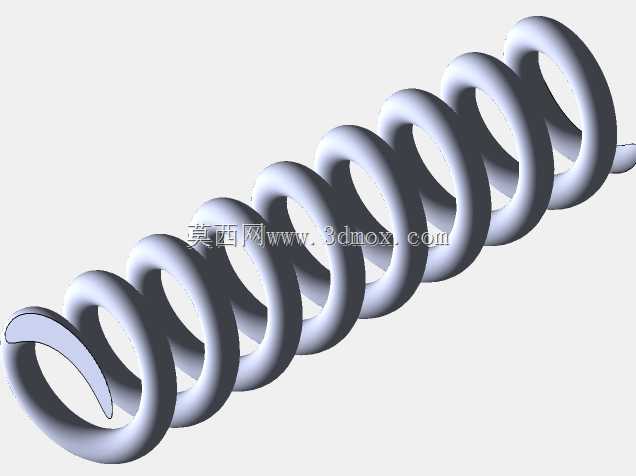

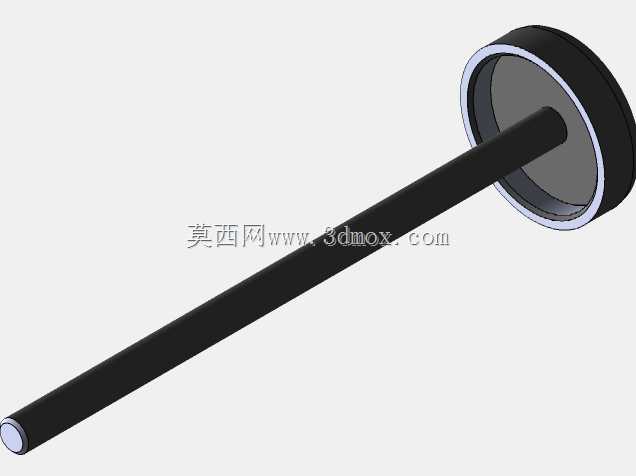

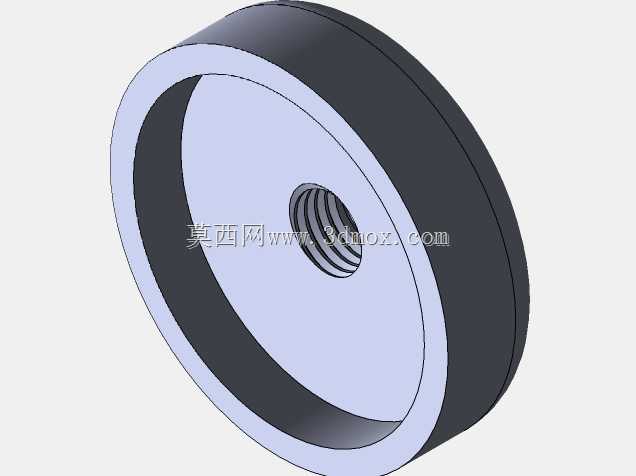

　　从结构细节看，簧体采用等节距圆柱螺旋构型，钢丝截面为圆形，螺旋升角控制在常规压缩弹簧合理区间，空载状态下相邻簧圈保留均匀间隙，受压时可沿轴向平稳收缩，侧向偏移量被两端端盖的限位面约束在较小范围。端盖中心预留的凸台结构，可直接嵌入对应安装板的定位孔内，装配时不需要额外加装导向销，就能快速完成组件对位，适合批量工位的快速换型。

　　设计这类弹性组件时，首先要明确安装边界：两端盖外侧接触面之间的距离为自由高度，安装后需预留预压量，预压行程不能超过簧体极限压缩量的三成，避免长期处于并紧状态导致应力松弛。端盖的外径略大于弹簧外径，既能够完全承托弹簧端面，也不会在相邻机构运动时发生剐蹭；端盖厚度根据承载需求设定，在轻载场景下可采用薄板冲压成型，重载场景则可更换为机加工件以提升抗变形能力。

　　实际应用中，这类组件常被布置在压合机构的浮动压板下方，补偿工件厚度公差，保证压合力均匀作用在工件表面；也可用于小型设备的舱门缓冲结构，抵消开合过程中的刚性冲击。建模过程中完整保留了簧圈的螺旋扫掠路径与端盖的倒角细节，倒角位置可去除加工锐边，避免装配时划伤操作人员或损坏配套零件。

　　校核层面，需要关注弹簧的有效圈数与总圈数匹配关系，有效圈数直接决定刚度曲线，支撑圈则保证端面贴合度；端盖与弹簧的配合间隙需控制在合理范围，间隙过大会导致弹簧工作时窜动，间隙过小则可能因弹簧外径公差造成装配卡滞。整套模型的装配关系完全贴合实际生产装配逻辑，可直接用于机构运动仿真、干涉检查，也能作为弹性元件选型时的结构参考，帮助设计人员快速判断安装空间是否匹配、载荷传递路径是否合理。
