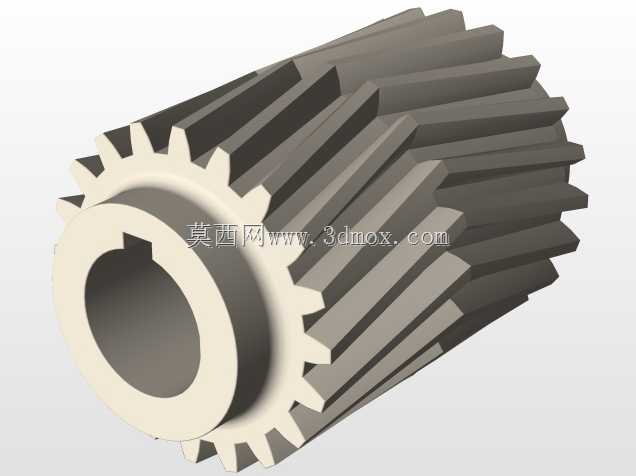

带键槽斜齿圆柱传动齿轮结构

　　该零件为单联斜齿圆柱齿轮，核心作用是在平行轴传动系统中传递旋转扭矩，相比直齿轮，轮齿沿螺旋方向逐步进入与退出啮合，啮合重合度更高，传动过程冲击小、噪声低，承载能力更强，常用于对运转平稳性有要求的减速箱、进给机构、动力传输单元。齿轮内孔为光孔并加工单键槽，安装时通过平键与轴形成周向固定，保证扭矩可靠传递，避免齿轮与轴之间发生相对转动；内孔与轴采用基孔制配合，可根据载荷性质、转速高低选择过渡配合或小间隙配合，兼顾装配便利性与对中精度。齿轮端面与轮毂过渡处保留合理圆角，降低应力集中，提升交变载荷下的疲劳寿命。轮齿采用斜齿构型，螺旋角使啮合过程中同时参与接触的齿对数增加，载荷沿齿宽分布更均匀，可在相同中心距与模数条件下承受更大扭矩，

　　也能补偿少量安装平行度误差。建模时先建立齿轮回转基体，完成内孔、键槽与轮毂轮廓，再依据齿廓参数生成渐开线齿形，按螺旋角扫掠形成斜齿，并对齿端进行必要修形处理，还原真实加工后的齿部状态。安装边界方面，齿轮轴向定位通常依靠轴肩与套筒或挡圈配合，齿顶圆与箱体内壁需预留安全间隙，避免运转时发生擦碰；齿宽方向要保证啮合齿面有效接触长度，键槽位置需与轴上键槽对齐，装配后检查齿侧间隙与接触斑点。这类齿轮在机床进给箱、输送设备驱动端、小型传动装置中应用广泛，设计时需校核齿根弯曲强度与齿面接触强度，根据转速、载荷、润滑条件确定材料与热处理方式，中低速工况可选用调质钢，高速重载场景则需齿面淬火处理以提升耐磨性。
