不锈钢麻花钻切削刀具结构设计

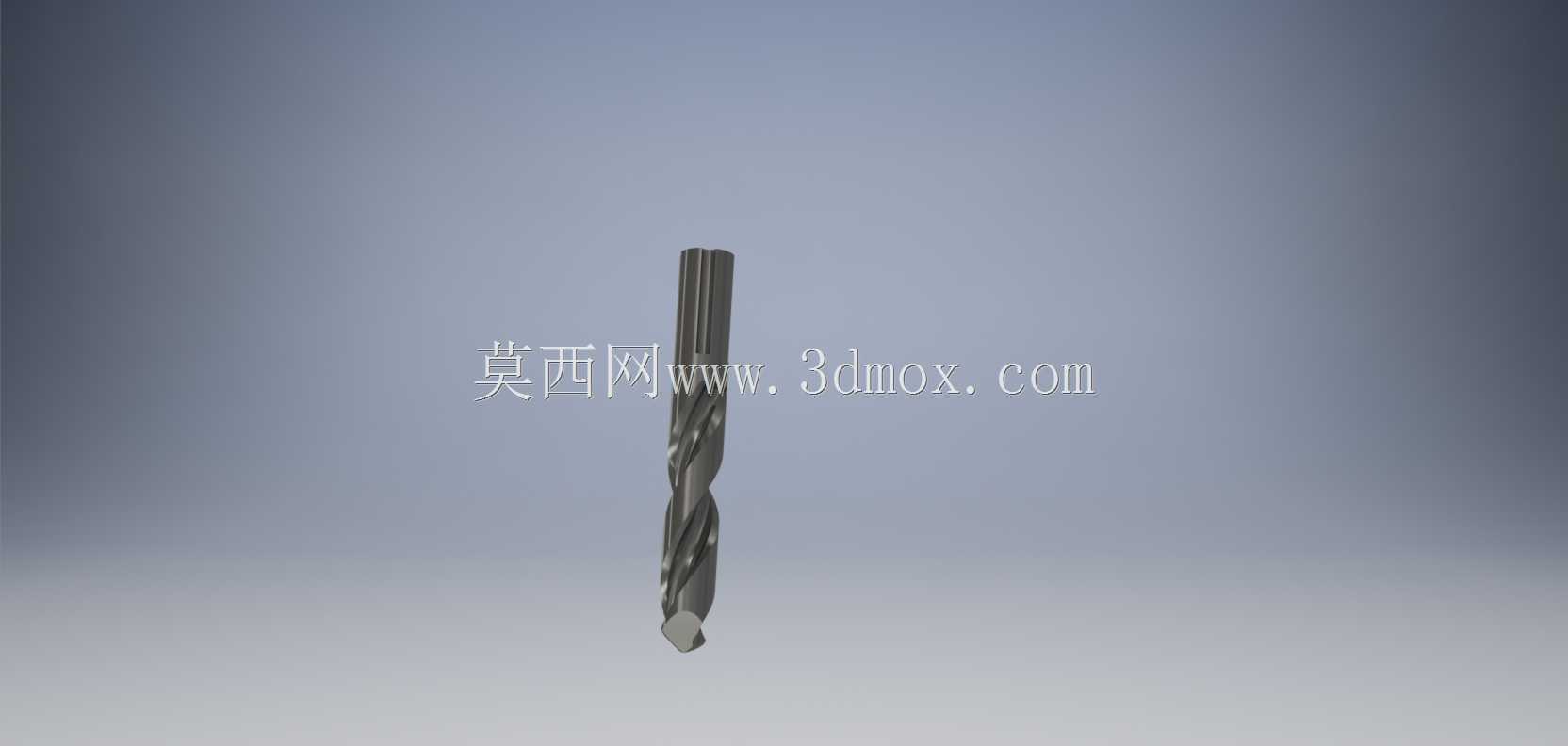

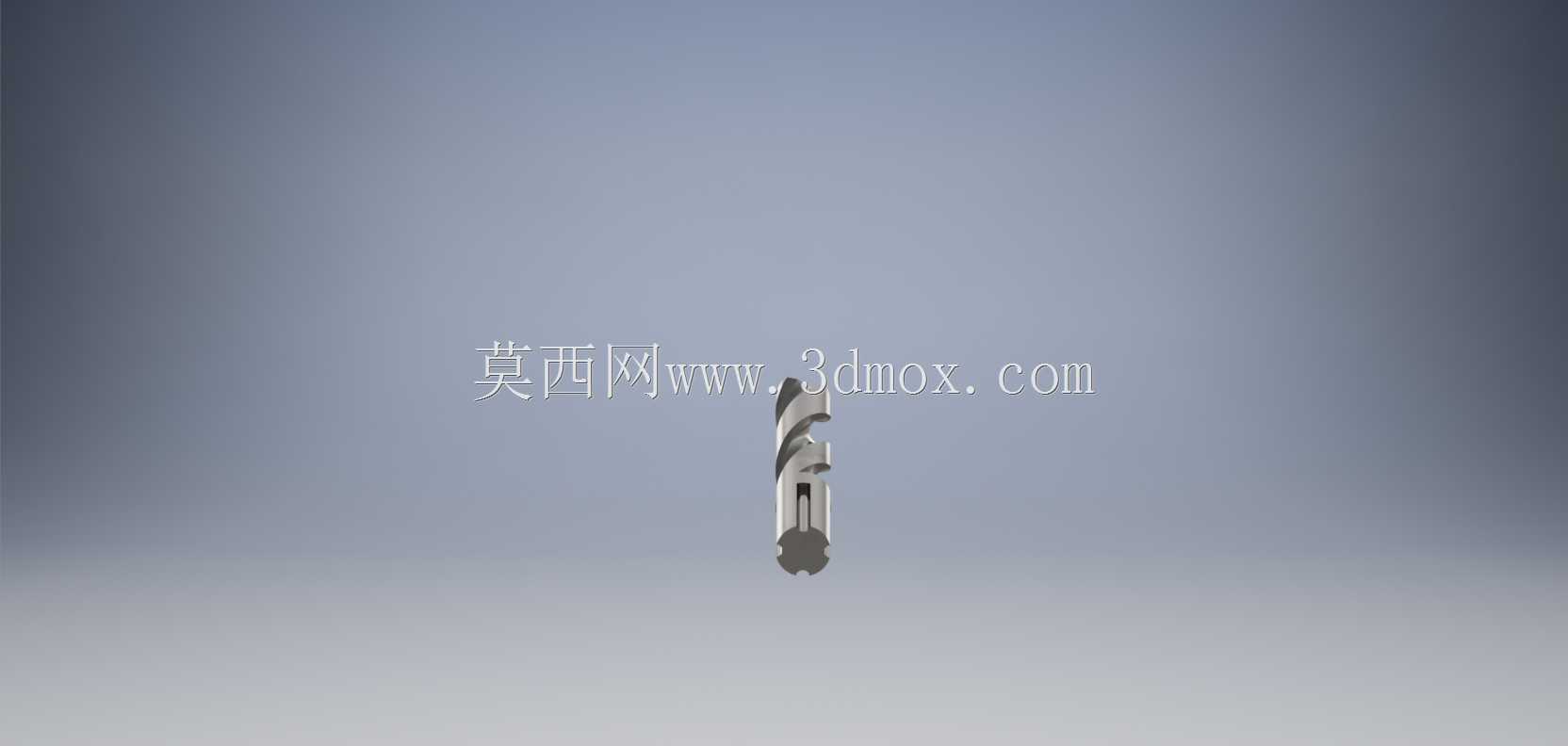

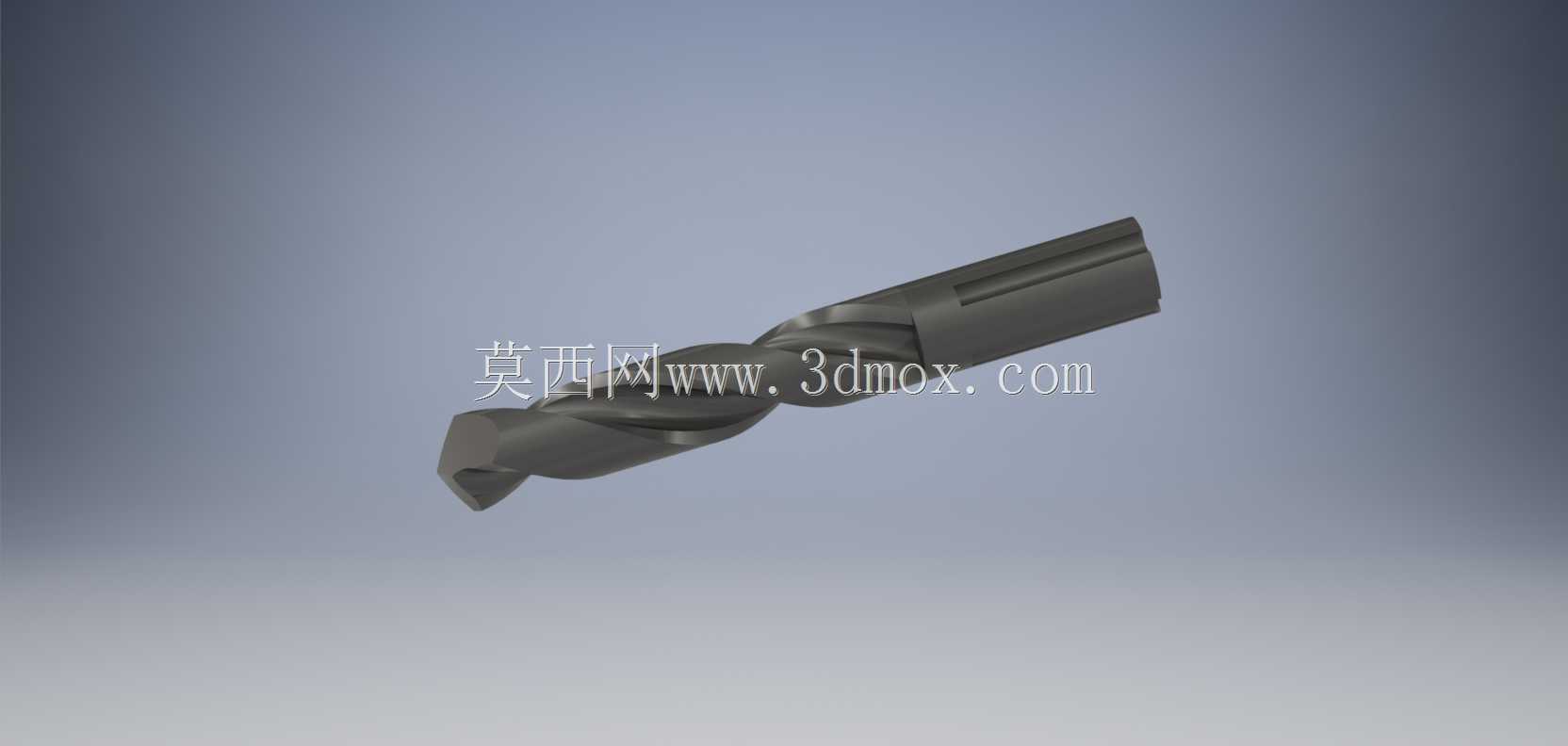

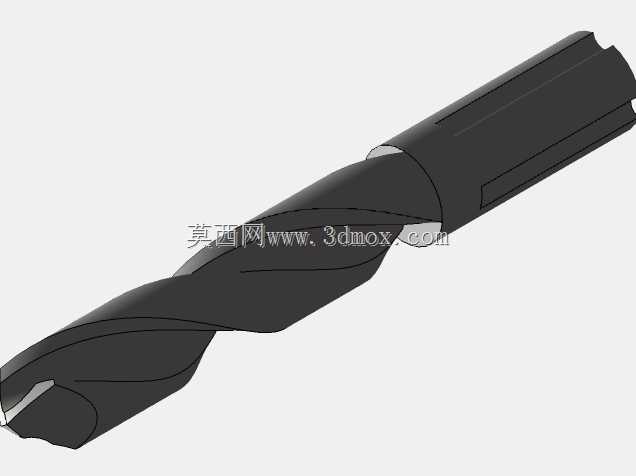

　　这款不锈钢麻花钻的三维结构，完整还原了直柄麻花钻从夹持柄部到切削端部的全部几何特征，可直接用于钻孔工位的刀具选型校核、工装干涉模拟以及加工工艺排布。从实际加工场景看，这类钻头主要适配台式钻床、立式加工中心、手持电钻等设备，用来在不锈钢工件、普通结构钢、铸铁坯件上完成通孔或盲孔加工，在钣金加工、模具修配、设备维保、五金件批量生产中都属于高频消耗刀具。模型的螺旋槽部分采用等导程螺旋结构，槽底圆弧过渡平滑，既保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，也能为切削液流入切削区域预留通道，降低钻尖处的切削热聚集。钻尖部分保留了标准顶角与横刃结构，两条主切削刃对称分布，可在切入工件时保持受力平衡，

　　减少钻孔初期的滑移跑偏问题；刃带处的窄边设计既能在钻孔过程中起到导向支撑作用，也能减小钻头外圆与孔壁的摩擦面积，降低钻削扭矩。直柄部分的外圆尺寸与装夹夹头的适配边界清晰，建模时保留了柄部与螺旋槽过渡段的退刀结构，在实际装配时，柄部插入夹头的深度需要覆盖整个夹持段，避免夹持长度不足导致钻削时钻头打滑、跳动。从结构设计逻辑来看，模型没有做多余的简化，螺旋槽的截面形状、钻尖后刀面的角度、刃带的宽度比例都符合常规麻花钻的工程规范，在做装配模拟时，可以直接将其导入钻削工装总成，验证钻头与工件夹具、压料板之间的空间距离，预判深孔加工时钻头是否会与周边工装发生碰撞。对于需要定制专用钻套的工位，该模型的外圆轮廓可直接用于钻套内孔的配合尺寸参考，

　　减少二维图纸反复核对的工作量；在编排数控钻削工序时，也能结合钻头的有效刃长确定最大钻孔深度，避免进给过程中柄部与工件表面发生剐蹭。整体结构没有冗余特征，各段直径过渡自然，既还原了实物刀具的力学承载逻辑，也为加工仿真、刀具库建模提供了准确的几何依据。
