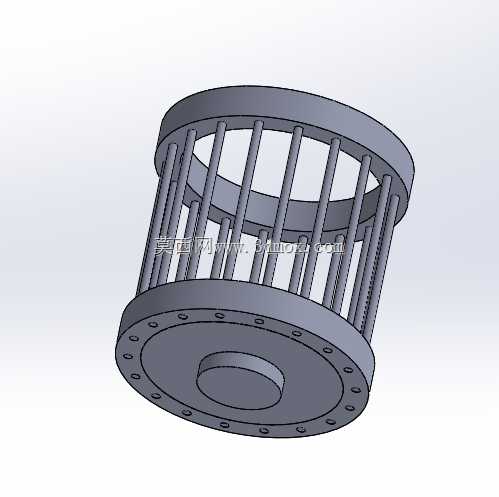

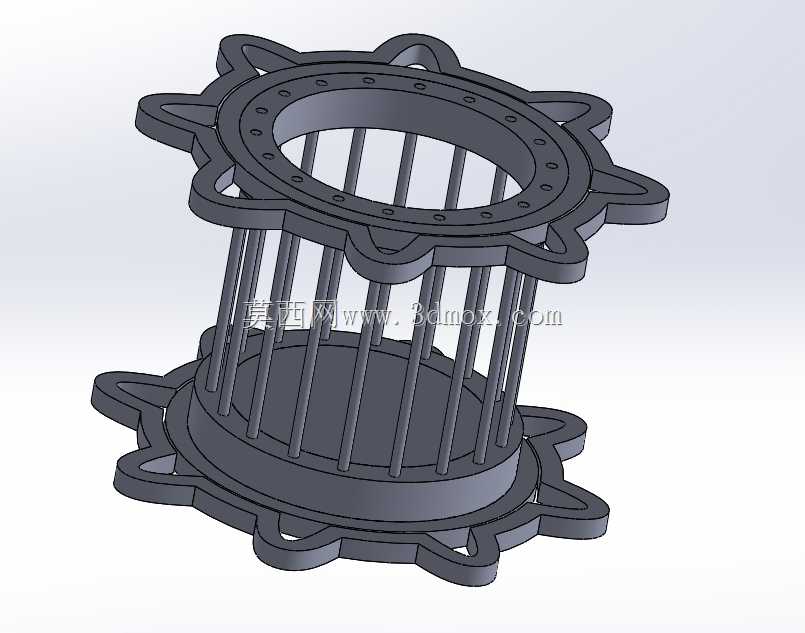

该构件面向中小型回转件或筒状件的表面喷涂工序,核心作用是在工件随动力源移动或转动时,为喷涂作业提供稳定、可避让的承载边界。实际产线中,这类结构常布置在喷涂室、上下料位或连续输送节拍之间,工件装夹后由端部圆盘定位,周向杆件形成笼式支撑,既限制工件径向晃动,又尽量减少对漆雾路径的遮挡,使工人或自动喷枪能够围绕外圆连续作业。结构由上下两个环形端件、多根平行连接杆以及底部带孔圆盘组成。下端圆盘承担主要安装与传力功能,盘面沿圆周分布连接孔,可与外部回转支座、传动轴或夹具平台对接;中心凸起区域用于定位配合,能够嵌入工件内孔或与定心轴套配合,从而降低装配偏心。上端环件与杆件共同构成开放式笼体,杆件按节距均匀排列,形成近似圆柱的包容空间。
与整体套筒相比,这种杆组结构在保证刚性的同时显著减小了遮蔽面积,漆雾、粉尘和气流可从杆间通过,有利于涂层均匀和过喷排出。设计时需要先确定被支撑工件的外径、内孔定位直径以及允许的悬伸长度,再反推笼体内径、杆数和杆径。杆数过少会导致周向支撑不足,工件在启停或旋转时容易颤动;杆数过多则会增加喷涂遮挡和清漆积附面。杆件两端与端环的连接应保证同轴度,避免装配后形成多边形扭曲。底部圆盘的孔位布置要兼顾螺栓拆装空间和法兰受力均匀性,中心定位台的高度不宜过大,否则会影响工件取放,也不宜过小,否则定位稳定性不足。从安装边界看,下端法兰外径决定了与外部设备的对接尺寸,螺栓孔分布圆、孔径和孔数需要与现场支座一致;整体高度决定工件在喷涂室内的竖向占用,
杆件外切圆则决定回转时所需安全间隙。若用于自动喷涂,还需校核该构件随驱动系统转动时的外轮廓包络,防止与喷枪支架、室体壁板或输送轨道发生干涉。构件受力以工件自重、旋转惯性和装夹冲击为主,杆件主要承受弯曲和少量扭转,端盘承受压紧与剪切。建模时应将下端盘、环件和杆件分别建立参数,便于按不同工件规格调整杆长、节圆和孔位。对于需要频繁换型的工位,可在保持法兰接口不变的前提下更换杆组模块,使同一底座适配多种直径的工件。该结构没有复杂传动,但其尺寸链直接影响喷涂质量:中心定位面与杆件内包容面的同轴度不足,会造成工件与杆件间隙不均;端面平面度不足,会在压紧后引入附加应力。工程应用中通常还要考虑漆渣附着后的清理,因此杆件外表面应尽量连续,减少难以清洁的凹槽和尖角。整体方案以定位可靠、遮蔽少、装拆快捷和回转稳定为目标,适合作为涂装工位上的专用承载部件,也可根据工件形态扩展为烘干、清洗或检测工序中的随行支撑。
