立式带孔L型支座零件结构设计

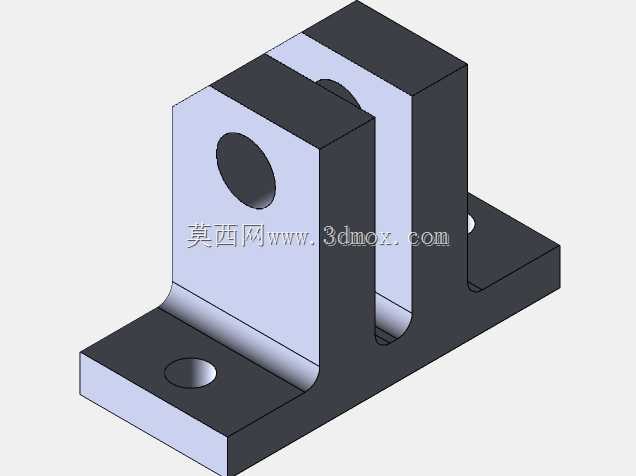

　　该零件属于典型的立式L型支撑连接件，整体由底部水平安装底板与上部立式支撑板一体构成，底板上开设两个同轴通孔，用于穿入螺栓完成与设备基座、工装台面或机架型材面的锁紧固定，立式板上部开设横向贯通圆孔，用于穿装销轴、铰接轴或导向杆，实现相邻运动部件的铰接、定位或旋转支撑功能。零件上部两侧设置对称凸台结构，既提升了立板的抗弯截面模量，也为铰接孔周边提供足够的壁厚补强，避免销轴受载时孔口出现应力集中导致开裂。从工程图纸标注的尺寸边界来看，底板总长70mm、总宽40mm，立板高度方向尺寸为50mm，整体安装占用空间紧凑，适配小型自动化设备、工装夹具、轻工机械内部的狭小安装工位。底板安装孔的孔位间距、孔径均按通用紧固件配套标准设定，

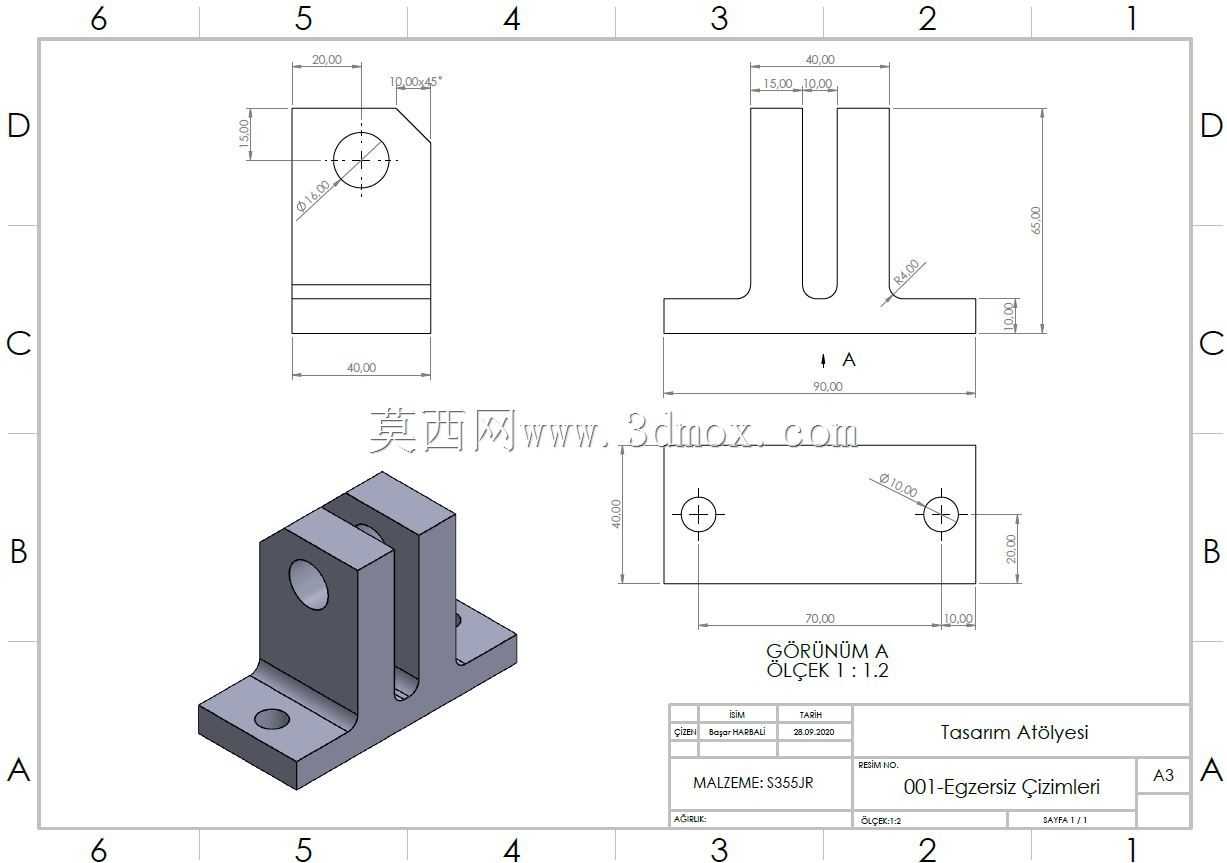

　　现场安装时可直接匹配对应规格的内六角螺栓与平弹垫，无需额外加工让位结构。立板上部的铰接孔与底板安装面保持严格的垂直位置公差，保证穿入的销轴轴线与安装基面平行，避免铰接部件运动时出现卡滞、偏磨。零件上部的斜角切边属于工艺与结构双重优化设计，既去除了锐边尖角防止装配划伤，也减少了零件上部的无效材料占用，降低整体自重。该类支座广泛应用于自动化生产线的连杆机构铰接点、工装夹具的翻转定位端、小型输送设备的摆臂支撑位，也可作为检测设备中传感器摆臂的承载基座。建模过程中优先采用拉伸凸台构建主体毛坯，再通过切除拉伸生成各安装孔与让位槽，圆角特征统一在实体成型后添加，保证加工面与非加工面的圆角过渡符合铸造或铣削加工的工艺要求。图纸采用1:1.

　　2比例出图，主视图、俯视图与侧视图完整表达了各方向的尺寸链，关键孔位标注了形位公差基准，可直接用于数控铣削编程或3D打印快速样件制作。零件选材标注为结构钢，可根据实际载荷工况替换为铝合金或不锈钢，满足不同防腐、减重需求。
