双轮起重吊钩滑轮组结构设计

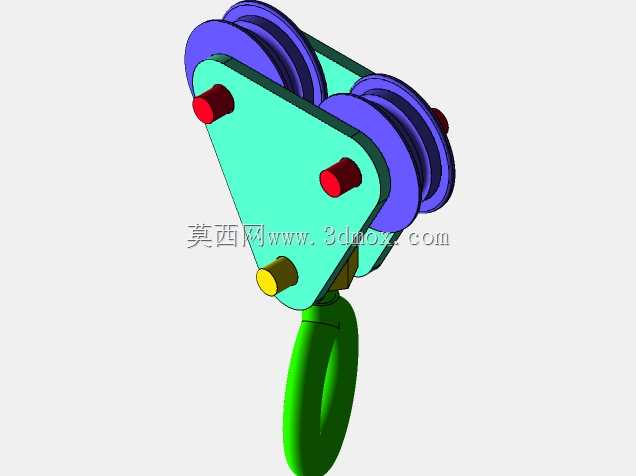

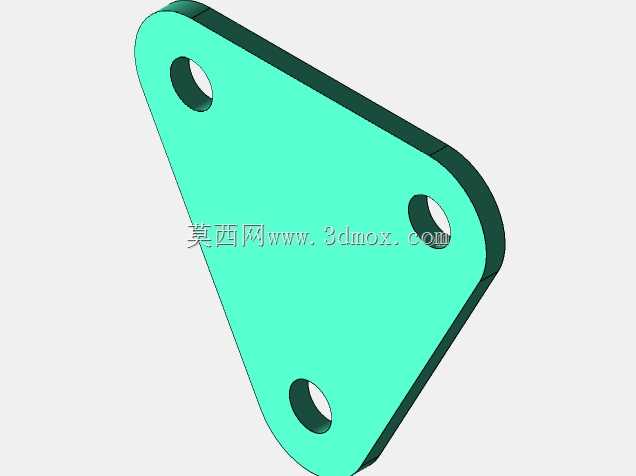

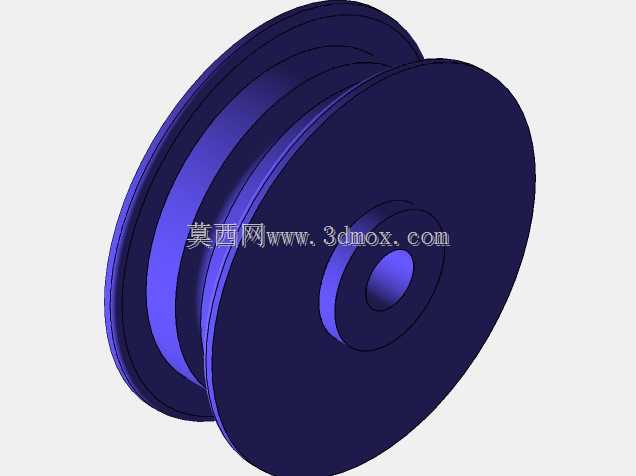

　　这套滑轮吊钩组件常见于车间天车、小型龙门吊、手动葫芦以及临时吊装工位，核心作用是改变钢丝绳走向、分担绳索载荷，同时通过下部吊钩直接挂接工件或吊具。从结构上看，两块对称布置的三角形侧板构成整个组件的承载骨架，上部穿装两根滑轮轴，分别支撑一组带绳槽的滑轮；下部通过销轴连接环形吊钩，使吊钩在受载后仍可绕竖直方向灵活转动，便于调整吊物姿态。侧板上不同位置的销轴孔需要严格控制同轴度和孔距，否则装配后滑轮会偏摆，钢丝绳容易跳槽并加剧绳槽磨损。滑轮外缘的圆弧槽型按常用钢丝绳直径匹配，槽底半径、槽深和开口角度直接影响绳索贴合状态；槽底过窄会夹绳，过宽则会使钢丝绳在受力时压扁变形，长期使用还会出现断丝。设计时通常先根据额定起重量估算单轮受力，

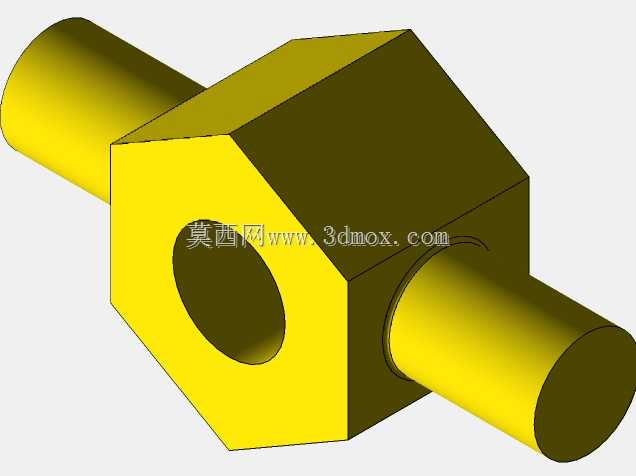

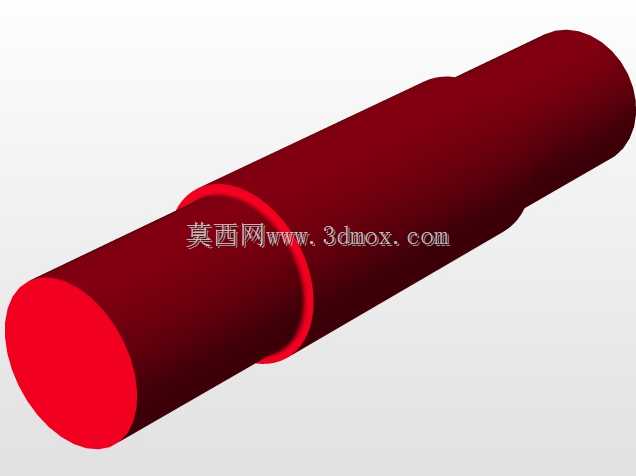

　　再校核滑轮轴的弯曲强度、侧板孔壁的挤压应力以及吊钩危险截面的拉弯组合应力。上部两个红色轴端可视为滑轮轴的轴向限位结构，用于防止轴在交变载荷下窜动；下部黄色销轴则承担吊钩与侧板之间的连接载荷，装配时需保证开口销或锁紧件可靠，避免受振松脱。安装边界方面，组件整体宽度由两组滑轮外侧尺寸决定，高度方向从滑轮顶端到吊钩钩底形成封闭吊挂空间，选型时需核对吊钩开口度、钩底厚度以及滑轮组上方所需的安全绳偏角。钢丝绳进入滑轮的偏角不宜过大，否则会摩擦绳槽侧壁并产生附加轴向力；在多绳缠绕系统中，两轮间距还应与卷筒绕绳节距相协调。吊钩部分采用环形截面过渡，可降低应力集中，钩身曲线需要保证吊索受力后自然滑向钩底，而不是停留在钩尖附近。实际维护中，

　　滑轮应转动灵活、无卡滞，侧板不得有明显变形，吊钩开口度若出现超标塑性变形则说明曾过载或材料屈服，必须停止使用。该模型把滑轮、侧板、销轴和吊钩的装配关系完整表达出来，可用于检查干涉、验证拆装顺序，也能作为起吊机构方案设计时的布置参考。
