桌面级FDM熔融沉积3D打印机结构设计

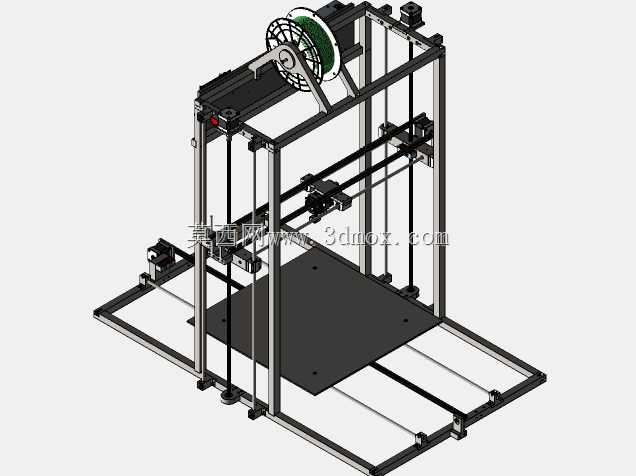

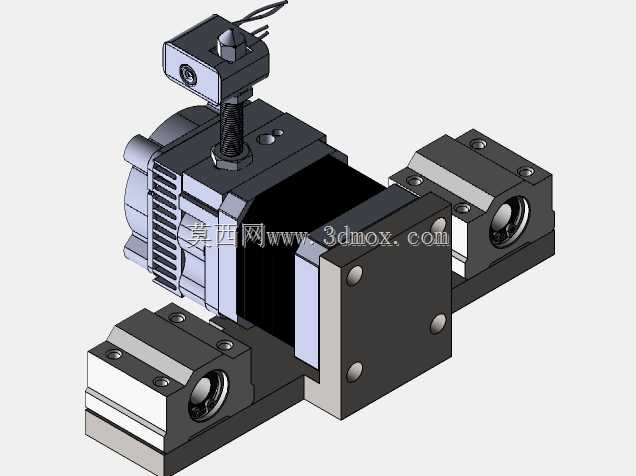

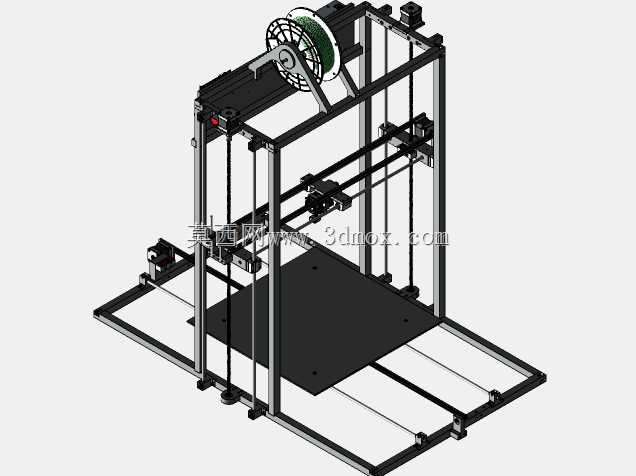

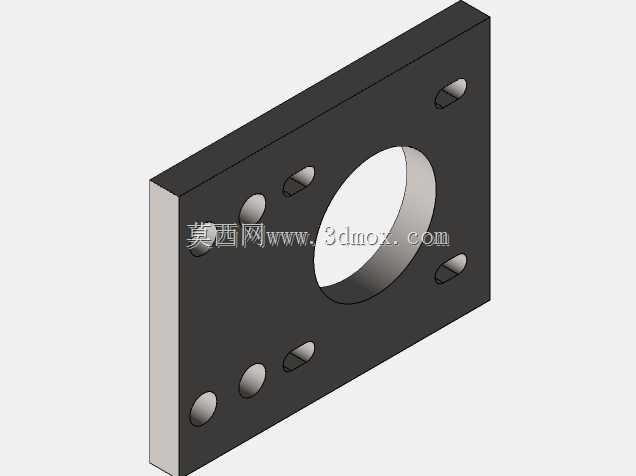

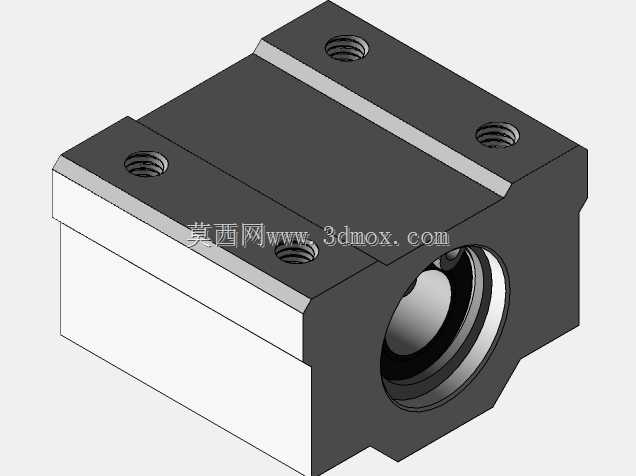

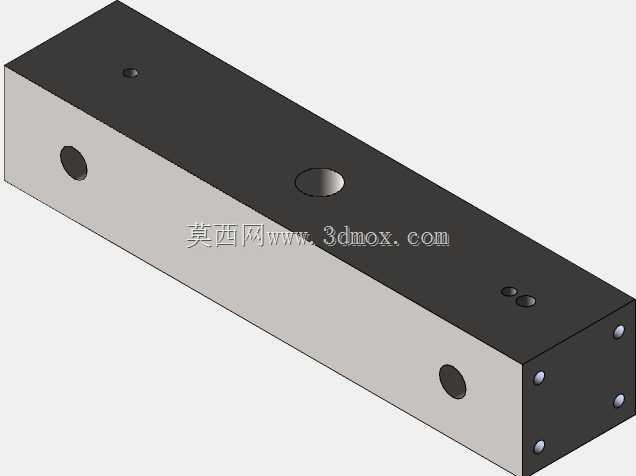

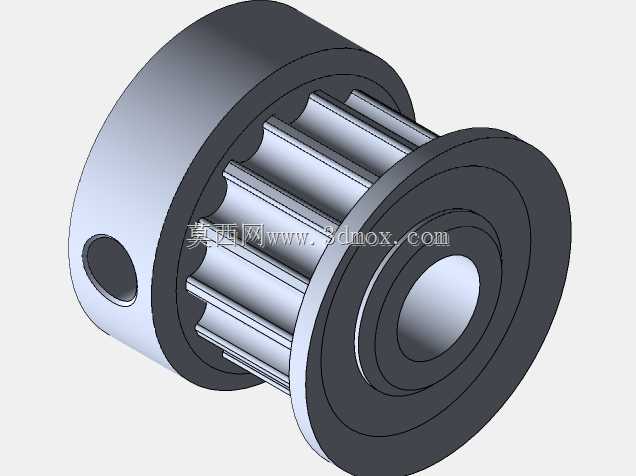

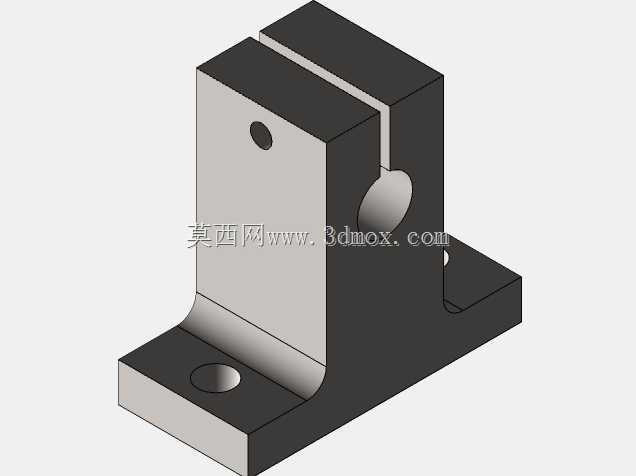

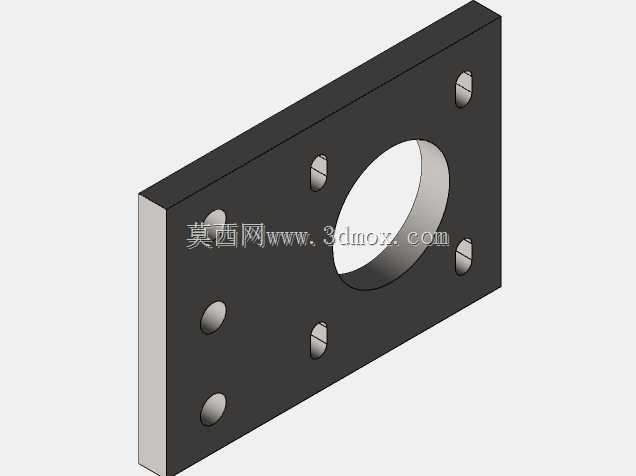

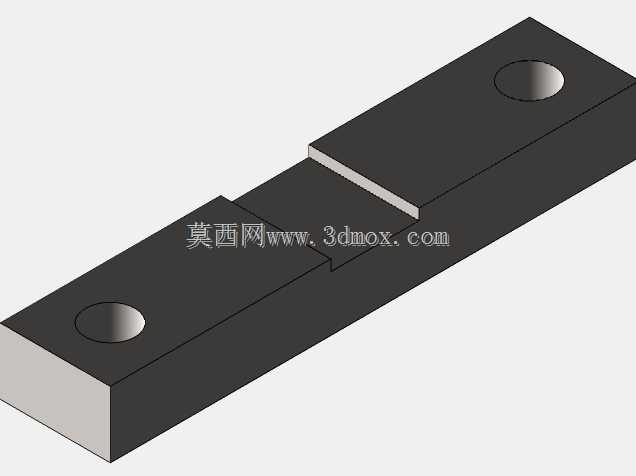

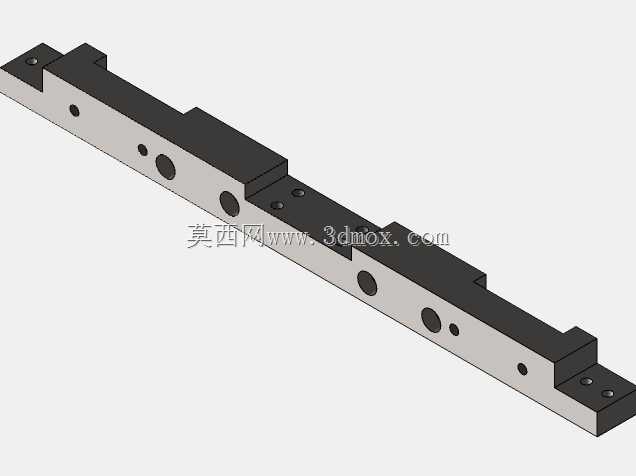

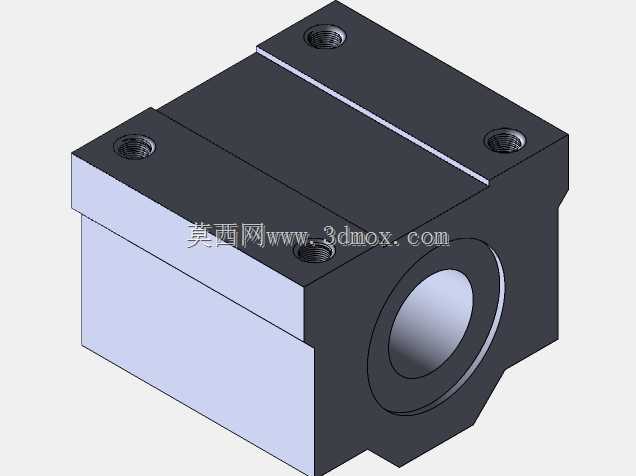

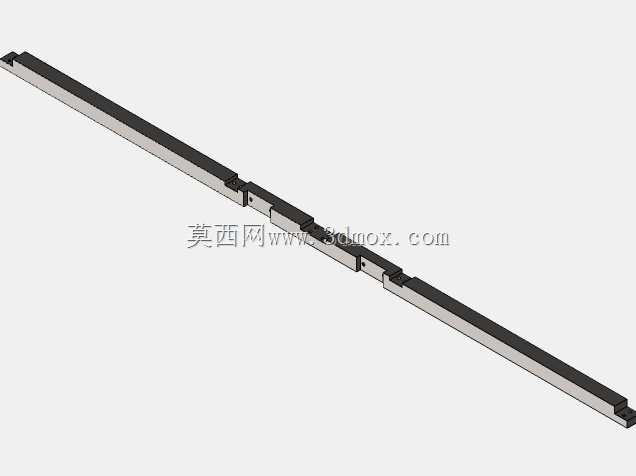

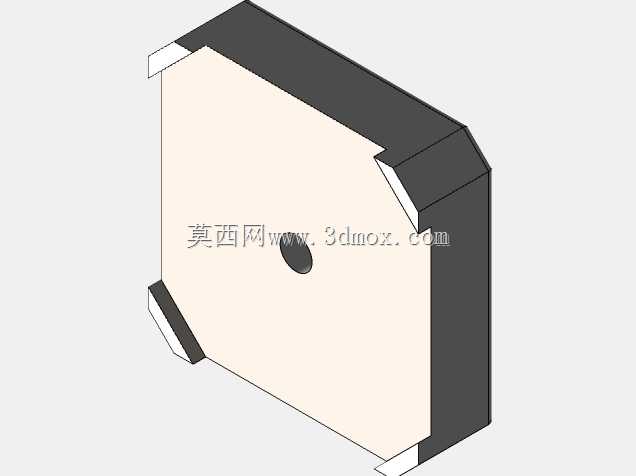

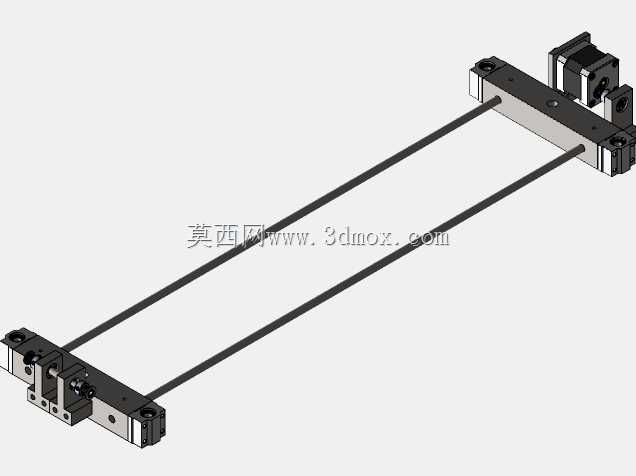

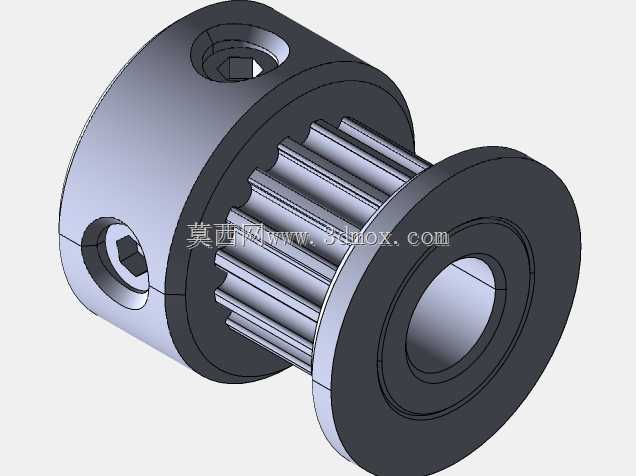

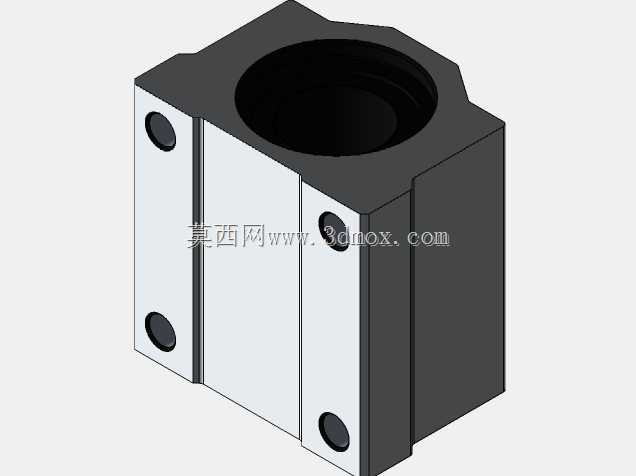

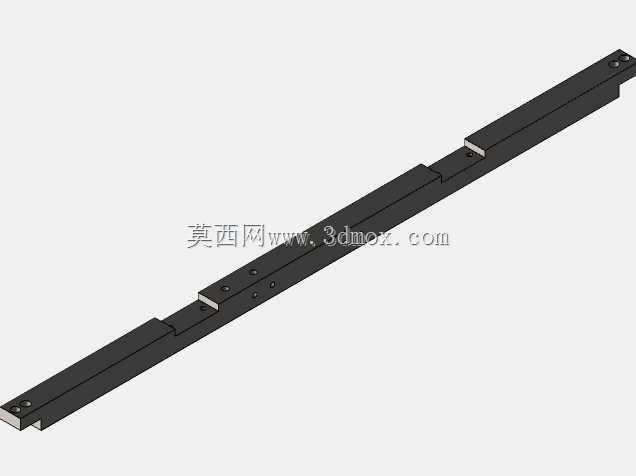

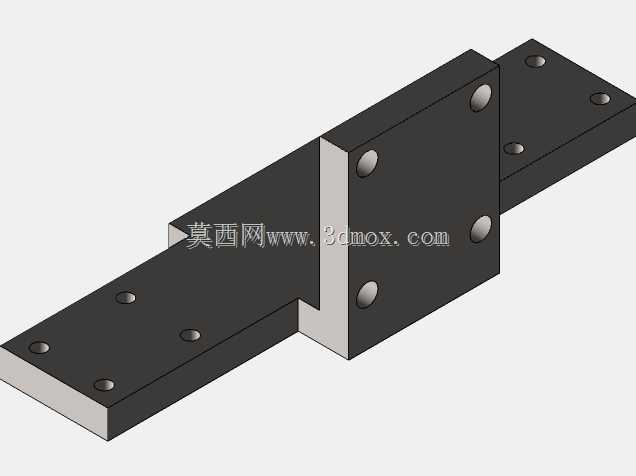

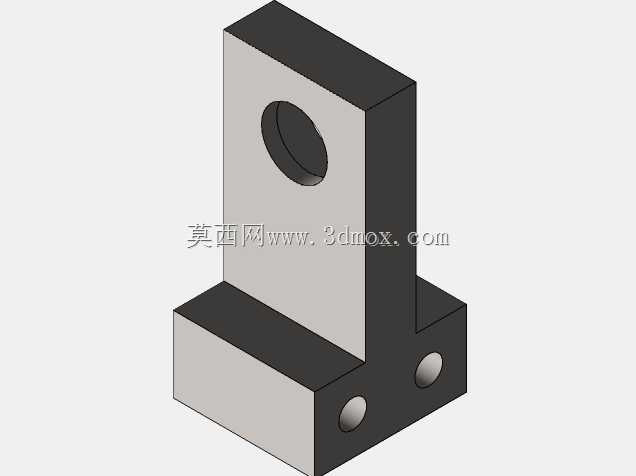

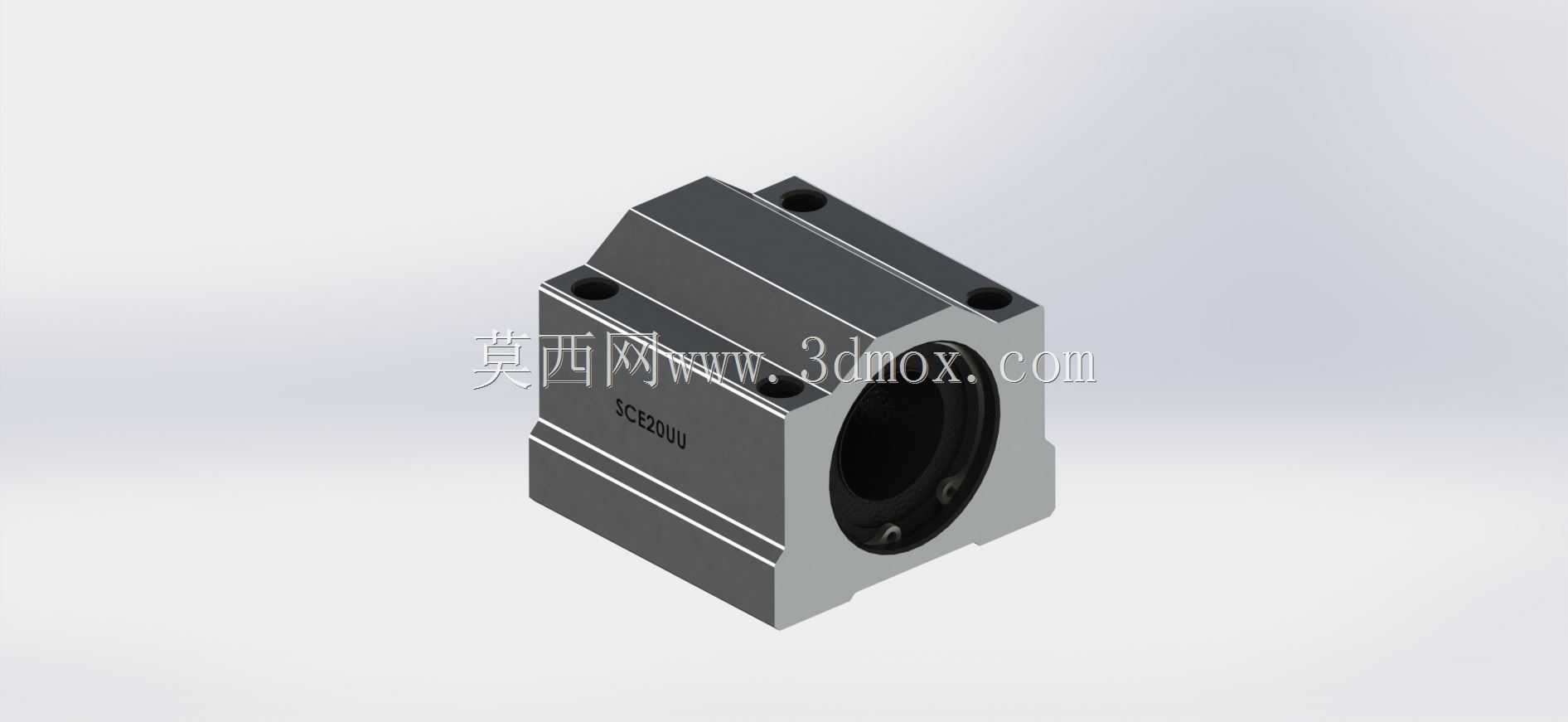

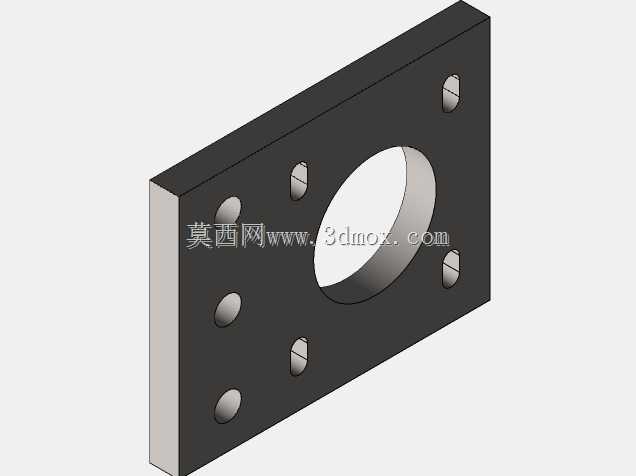

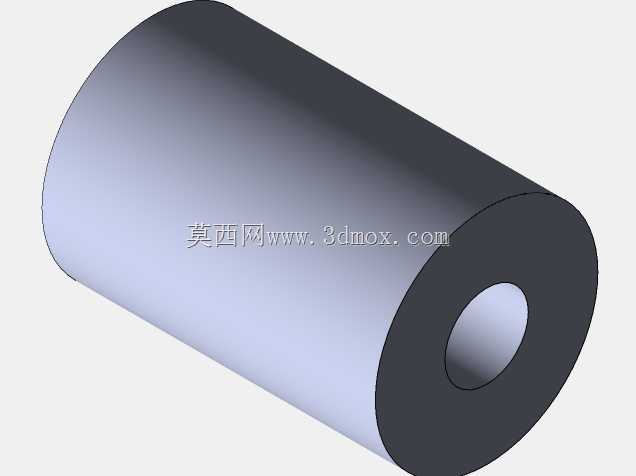

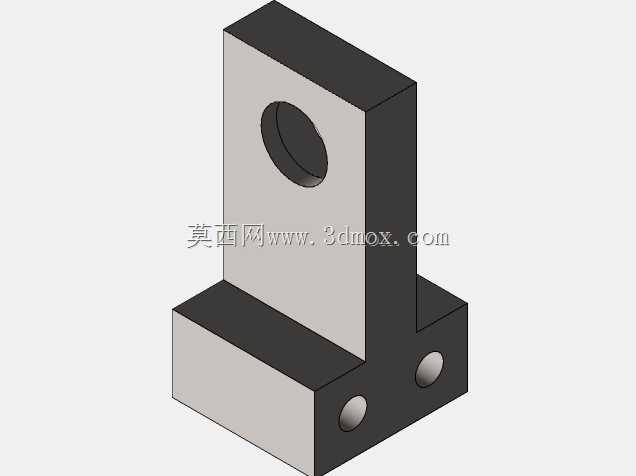

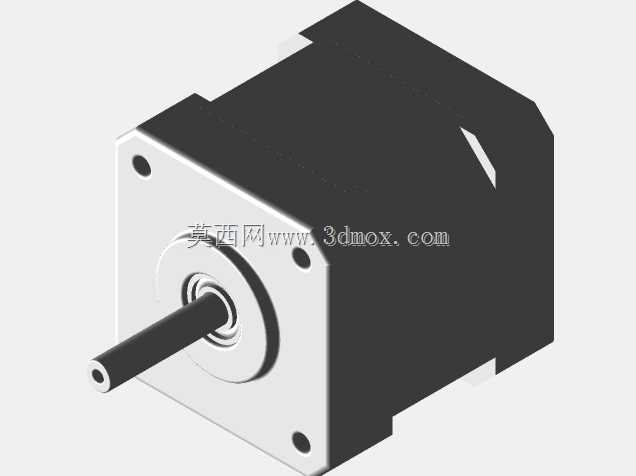

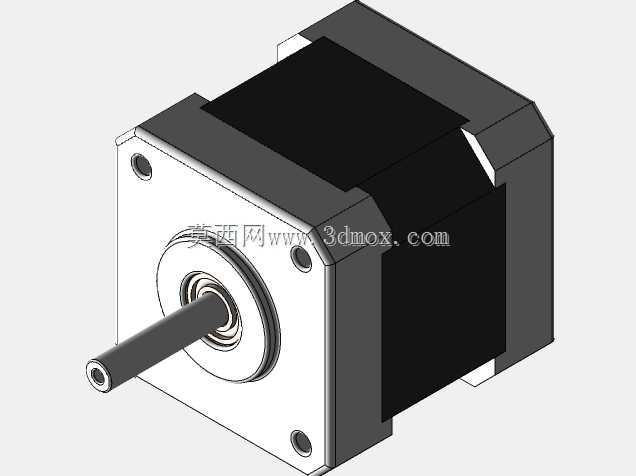

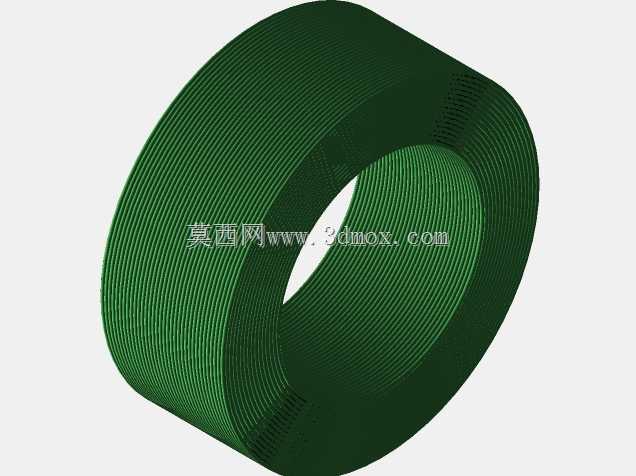

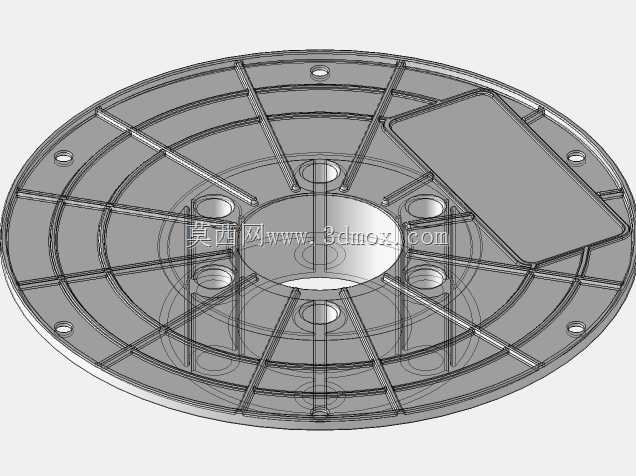

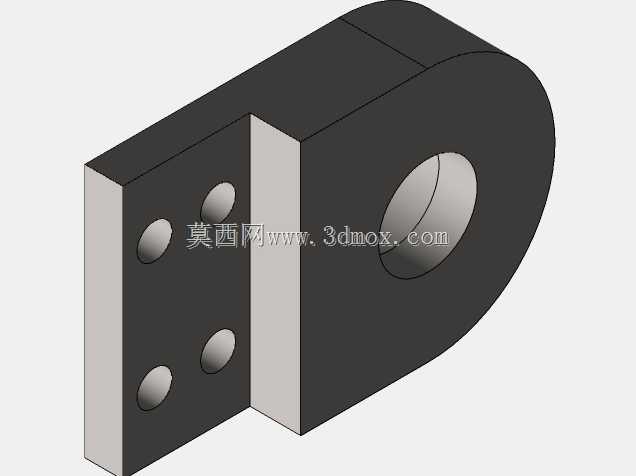

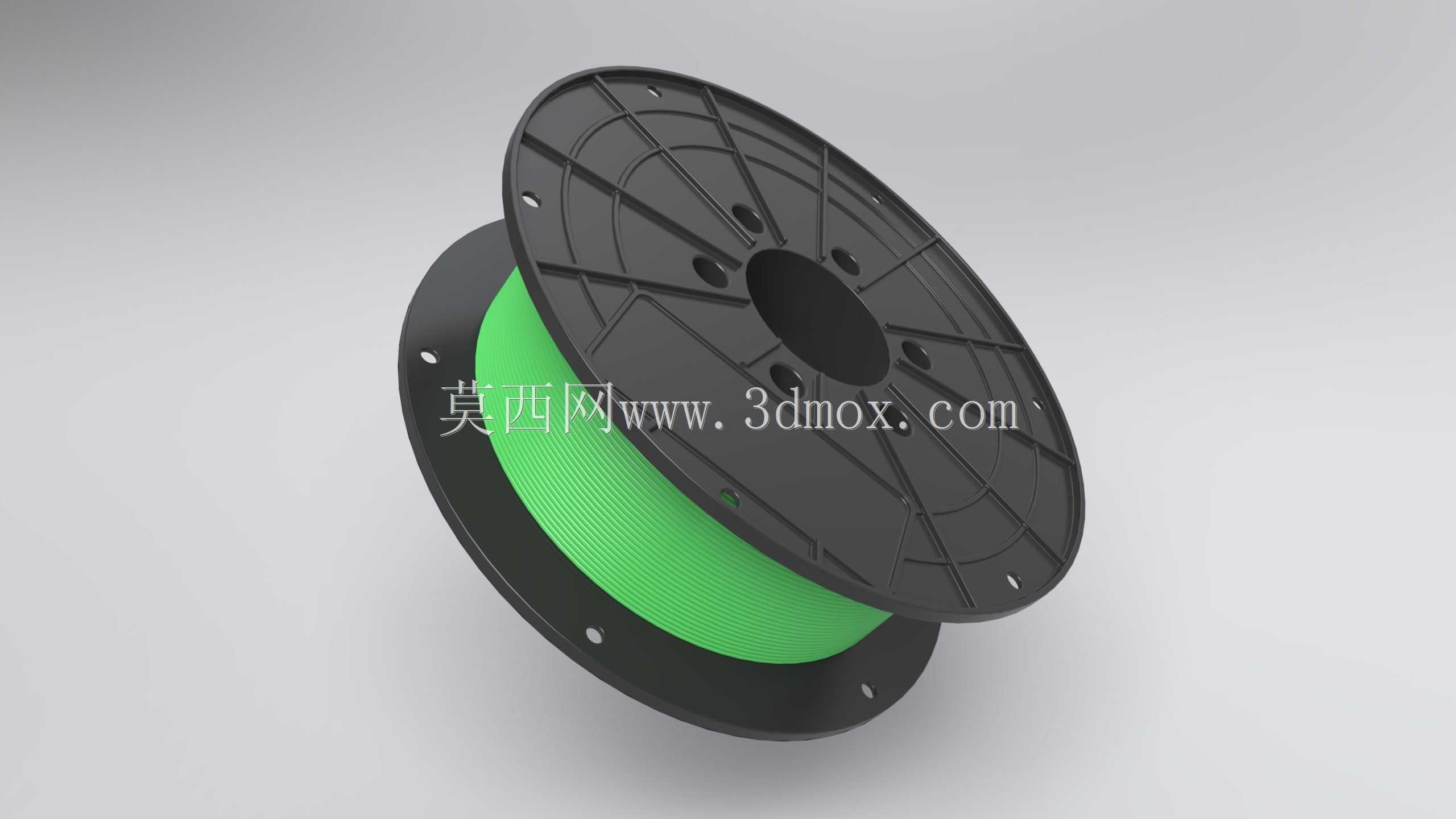

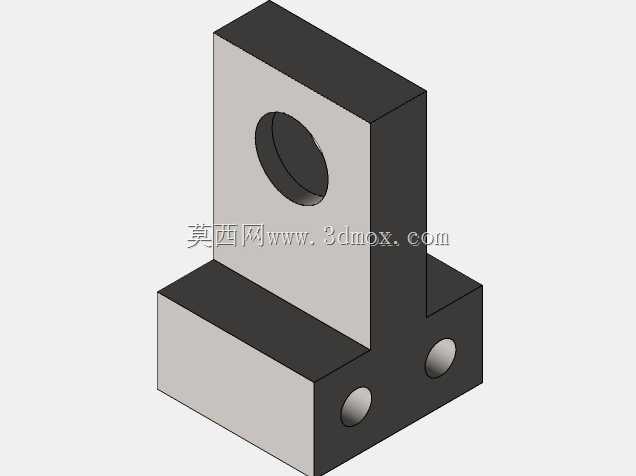

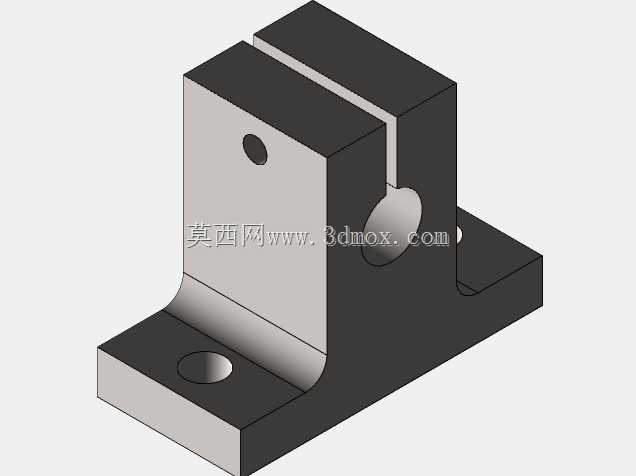

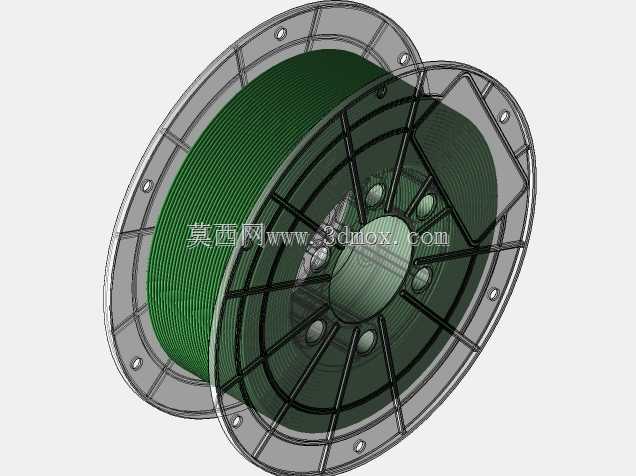

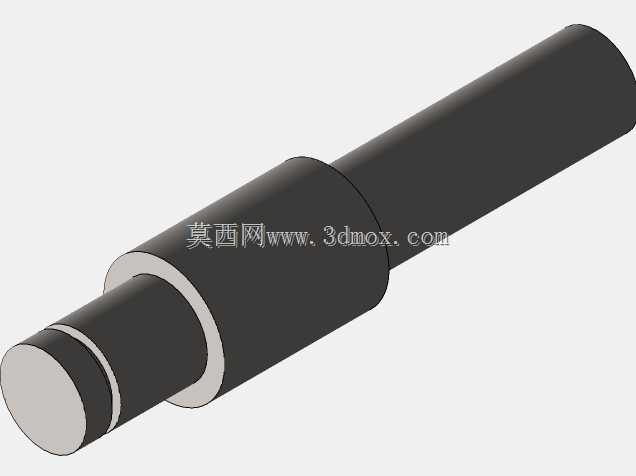

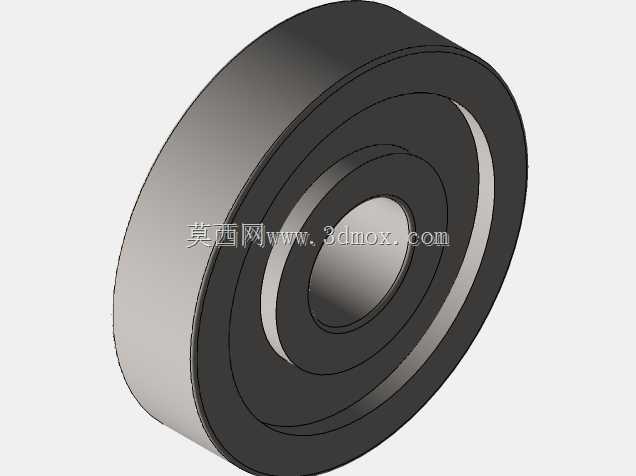

　　这套桌面级熔融沉积成型设备的结构设计，核心围绕小批量定制件打样、创客原型制作、教学实训三类高频场景展开，整体框架采用标准铝型材拼接方案，无需定制焊接机架即可完成组装，大幅降低非工业场景下的搭建门槛。从安装边界来看，整机占地尺寸控制在400mm×400mm的桌面承载范围内，高度方向预留350mm的Z向运动行程，可兼容常见1kg规格PLA、ABS耗材卷料架的侧装空间，无需额外拓展外置支架。运动结构上，X轴采用双直线光轴搭配同步带传动，打印头挂载在轻量化滑块上，传动带张紧结构设计在X轴端部，日常维护时无需拆解整个轴系即可调整预紧力；Y轴采用热床整体移动方案，导轨安装基准面与型材安装槽做了同轴度限位，避免长期往复运行后出现平台偏移；

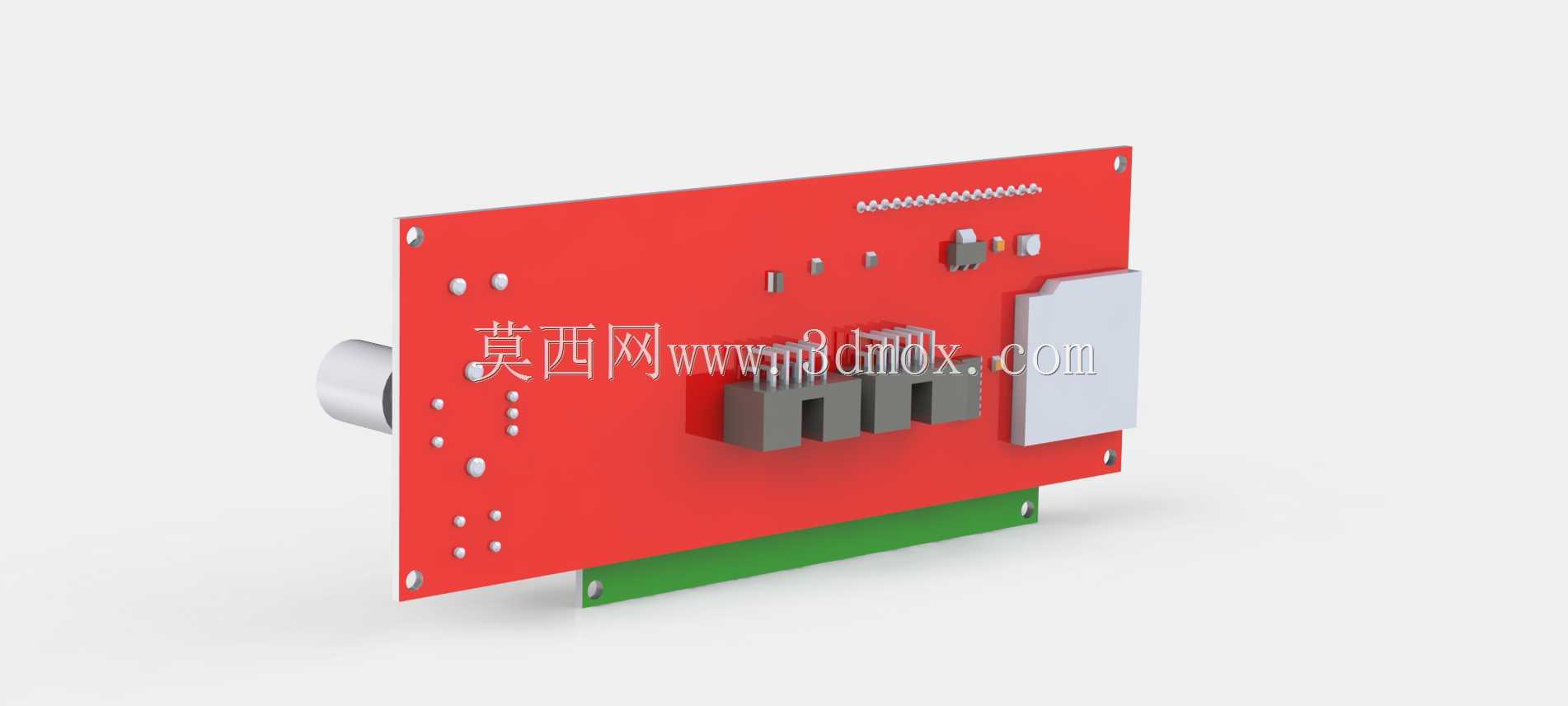

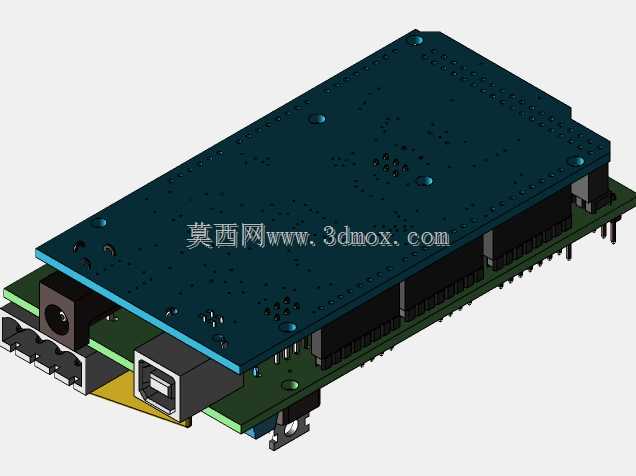

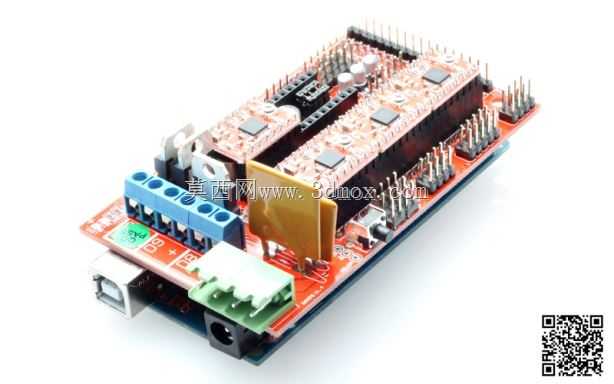

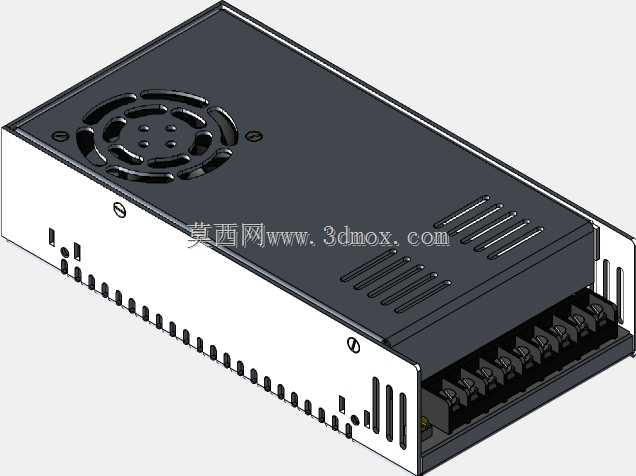

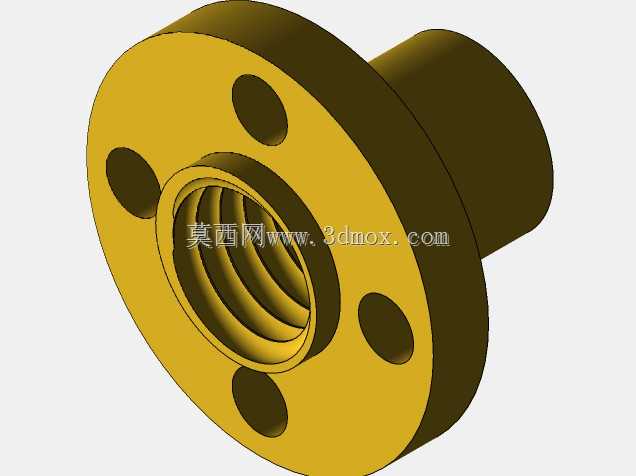

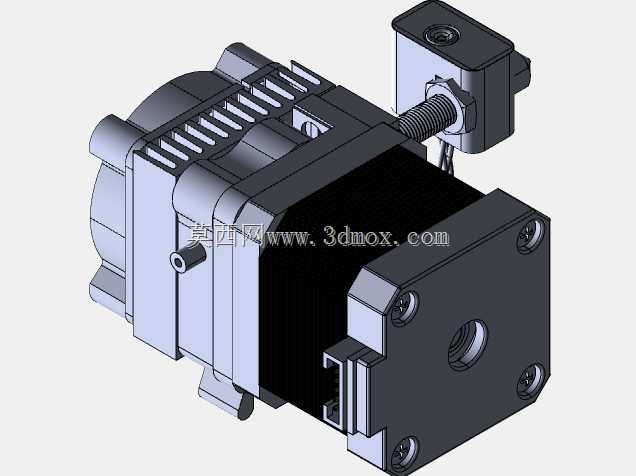

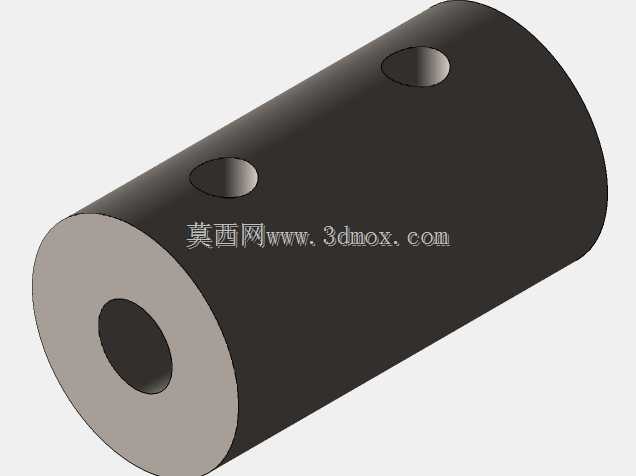

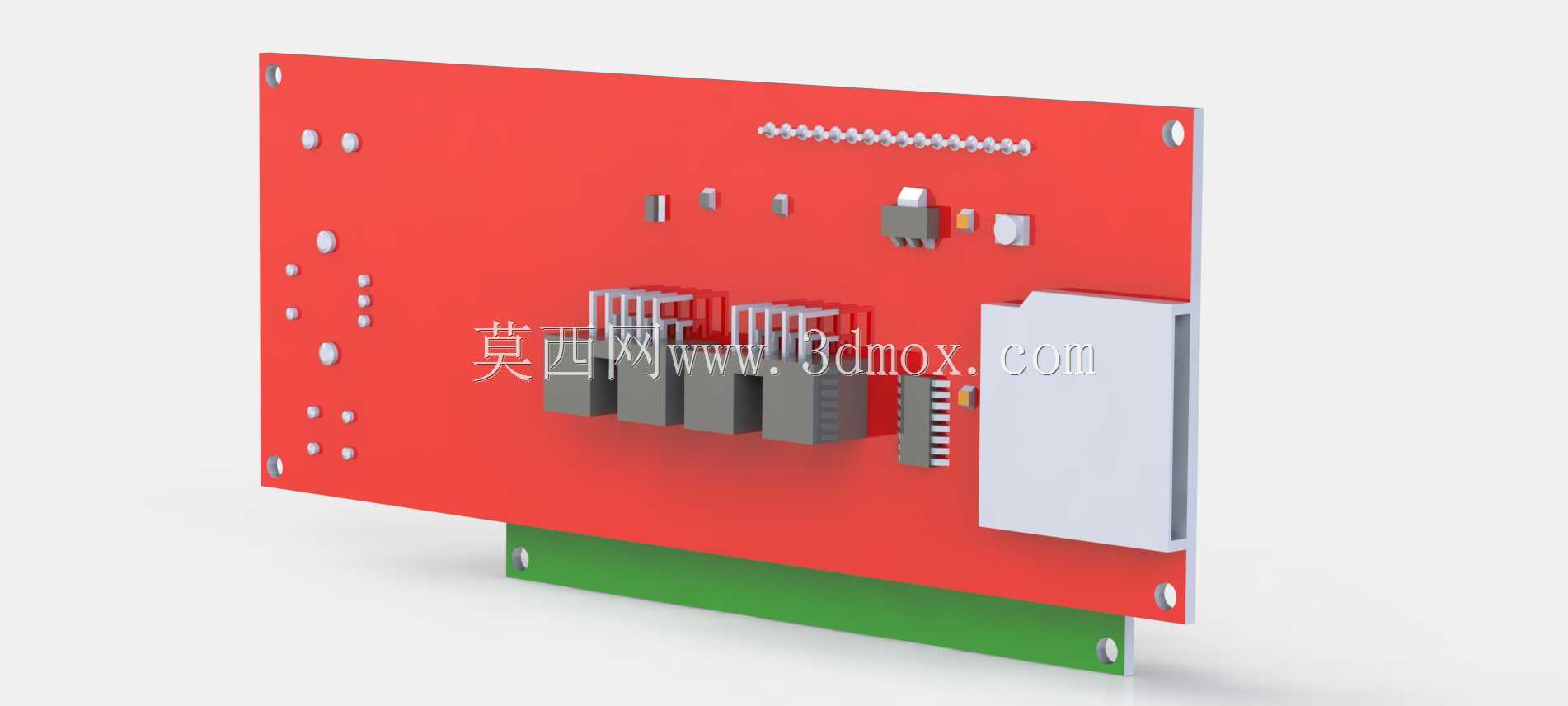

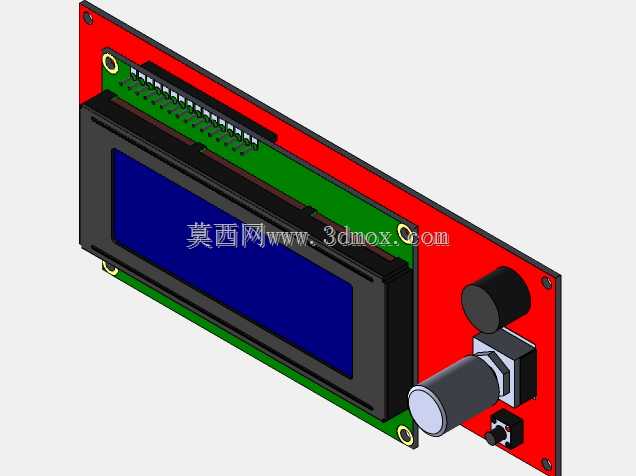

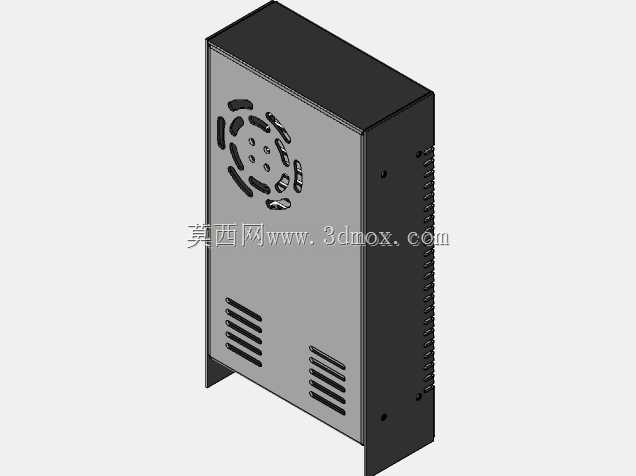

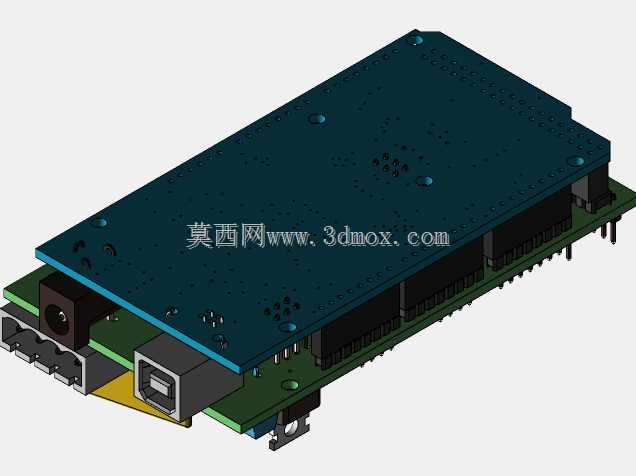

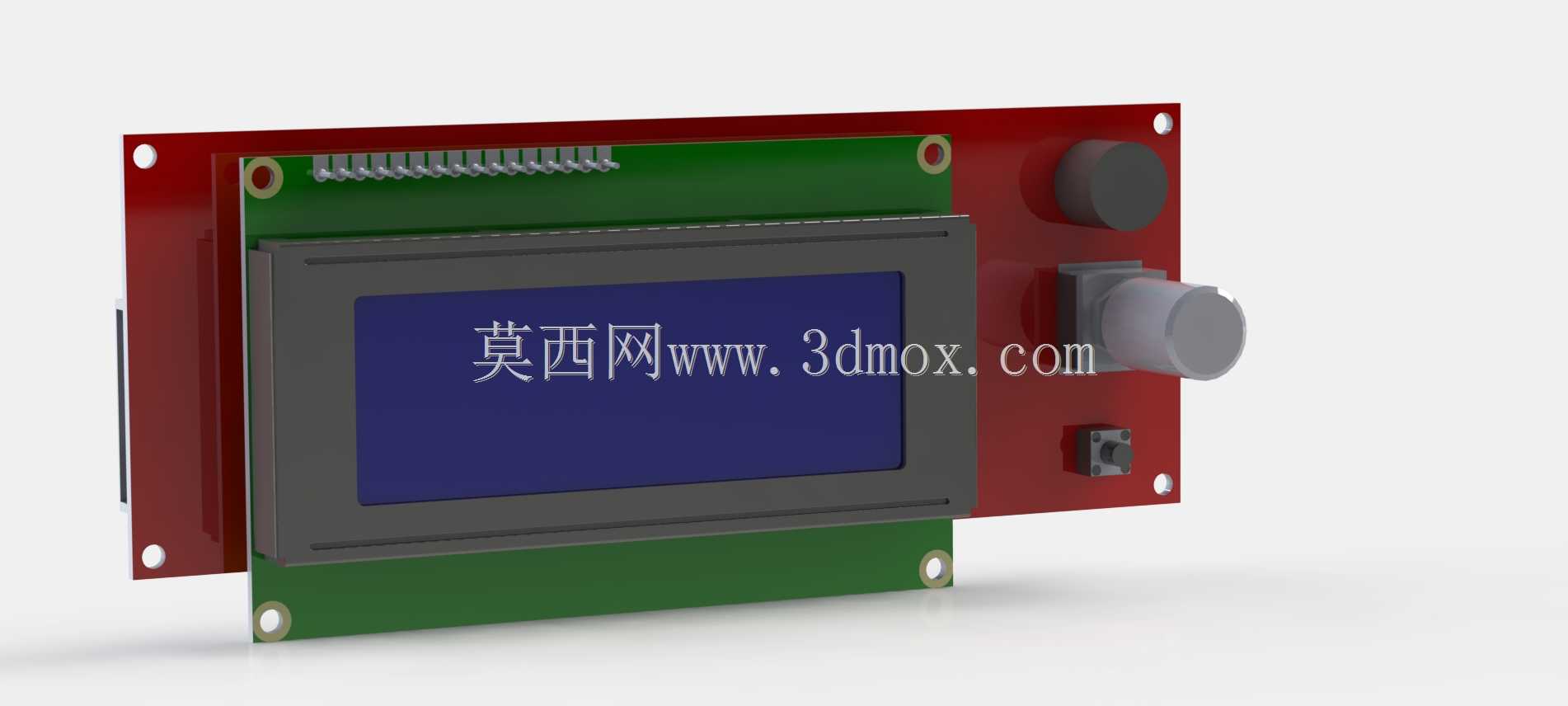

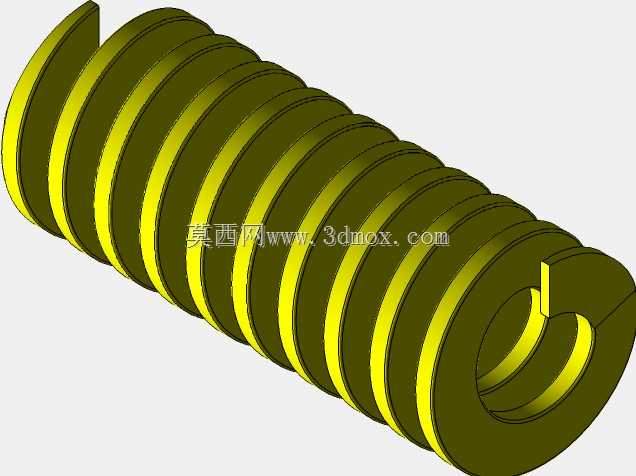

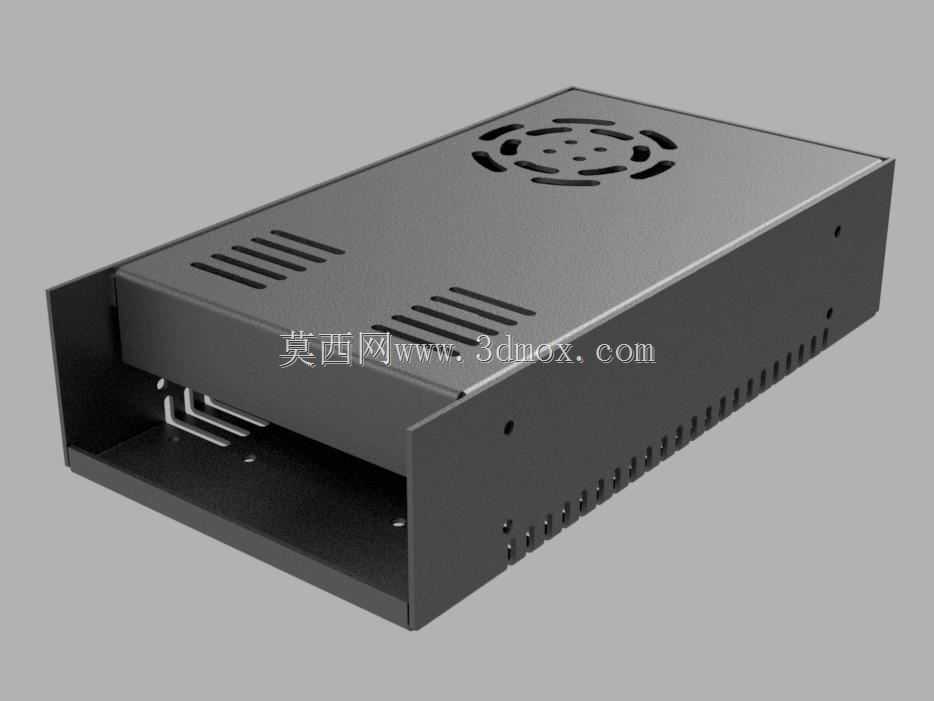

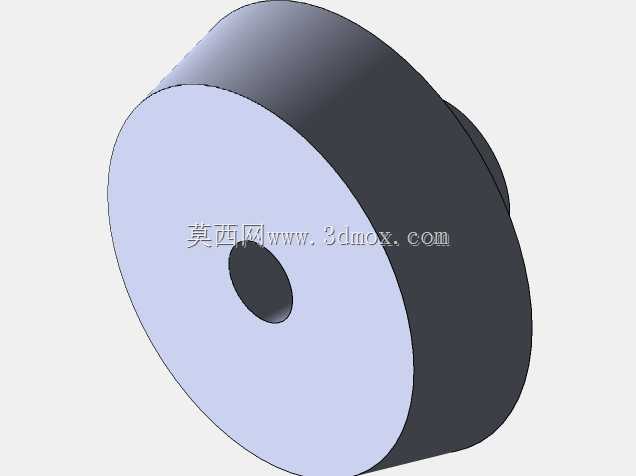

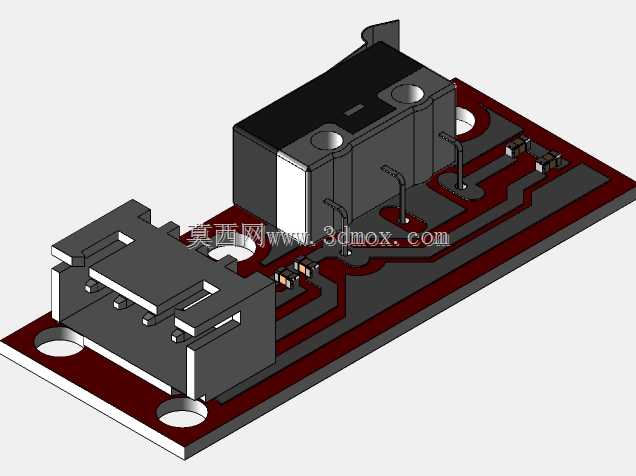

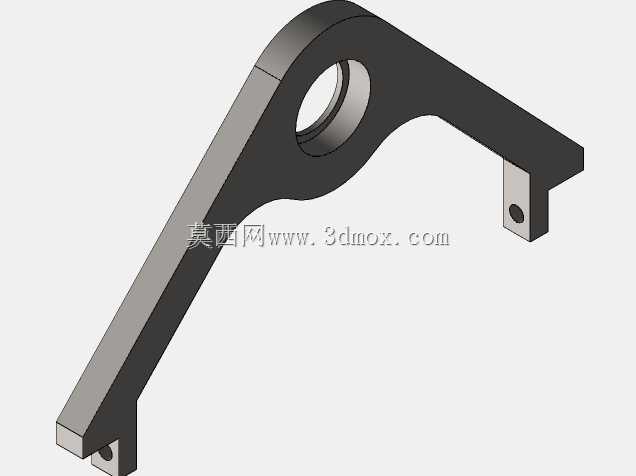

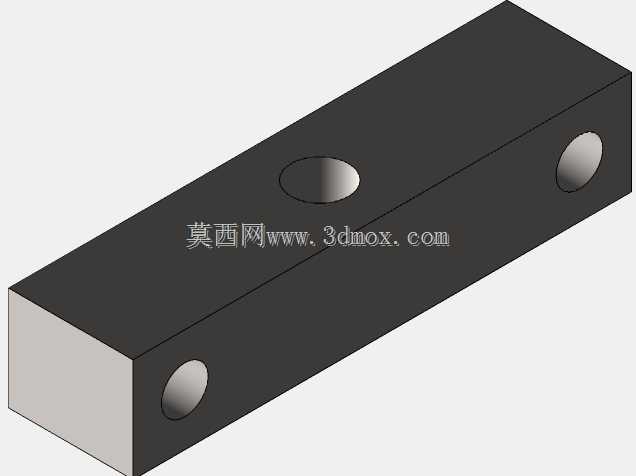

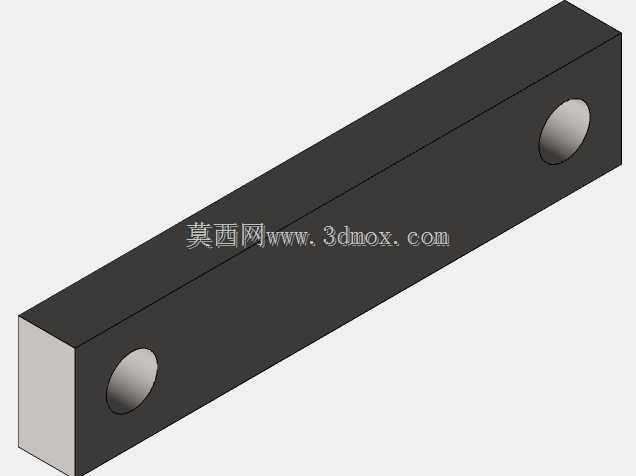

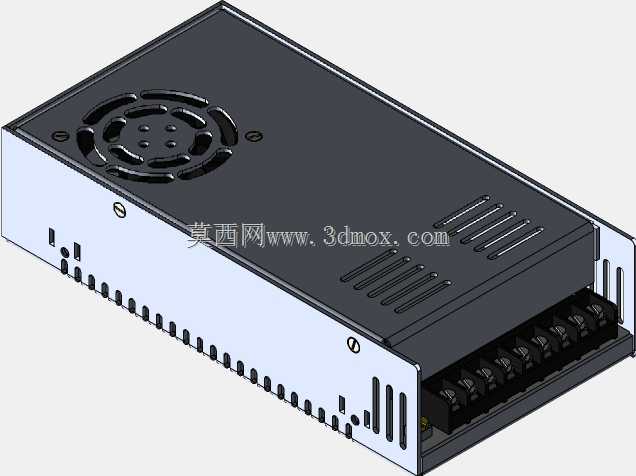

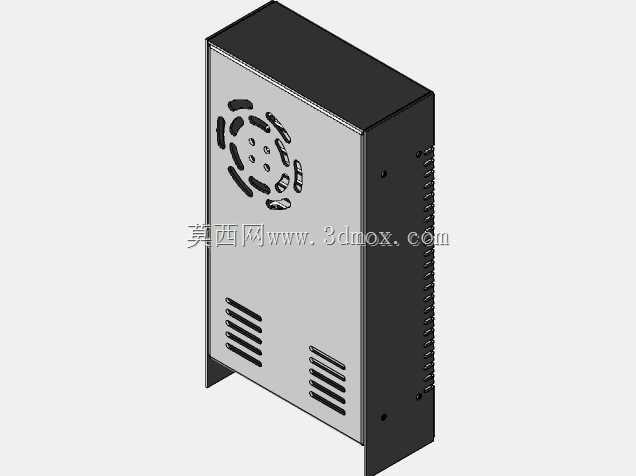

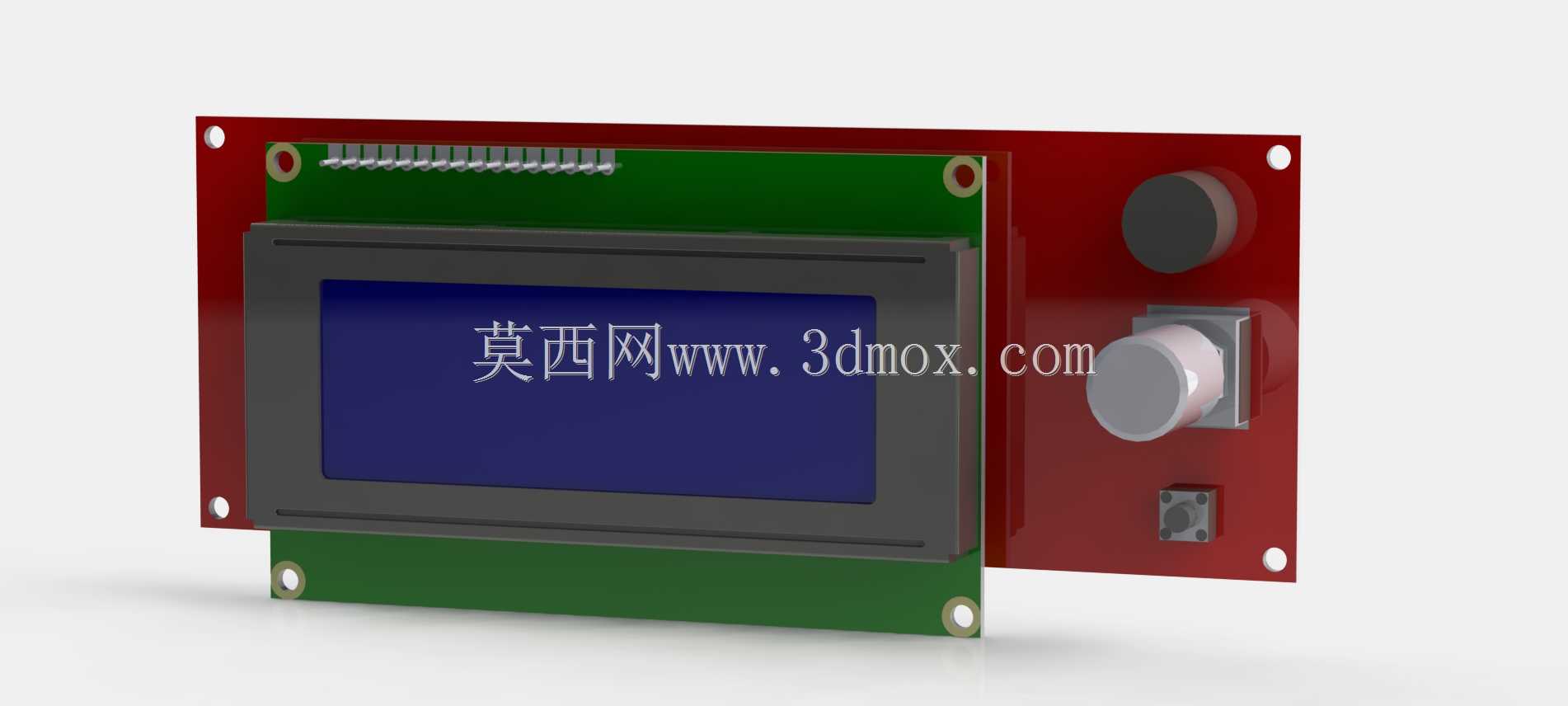

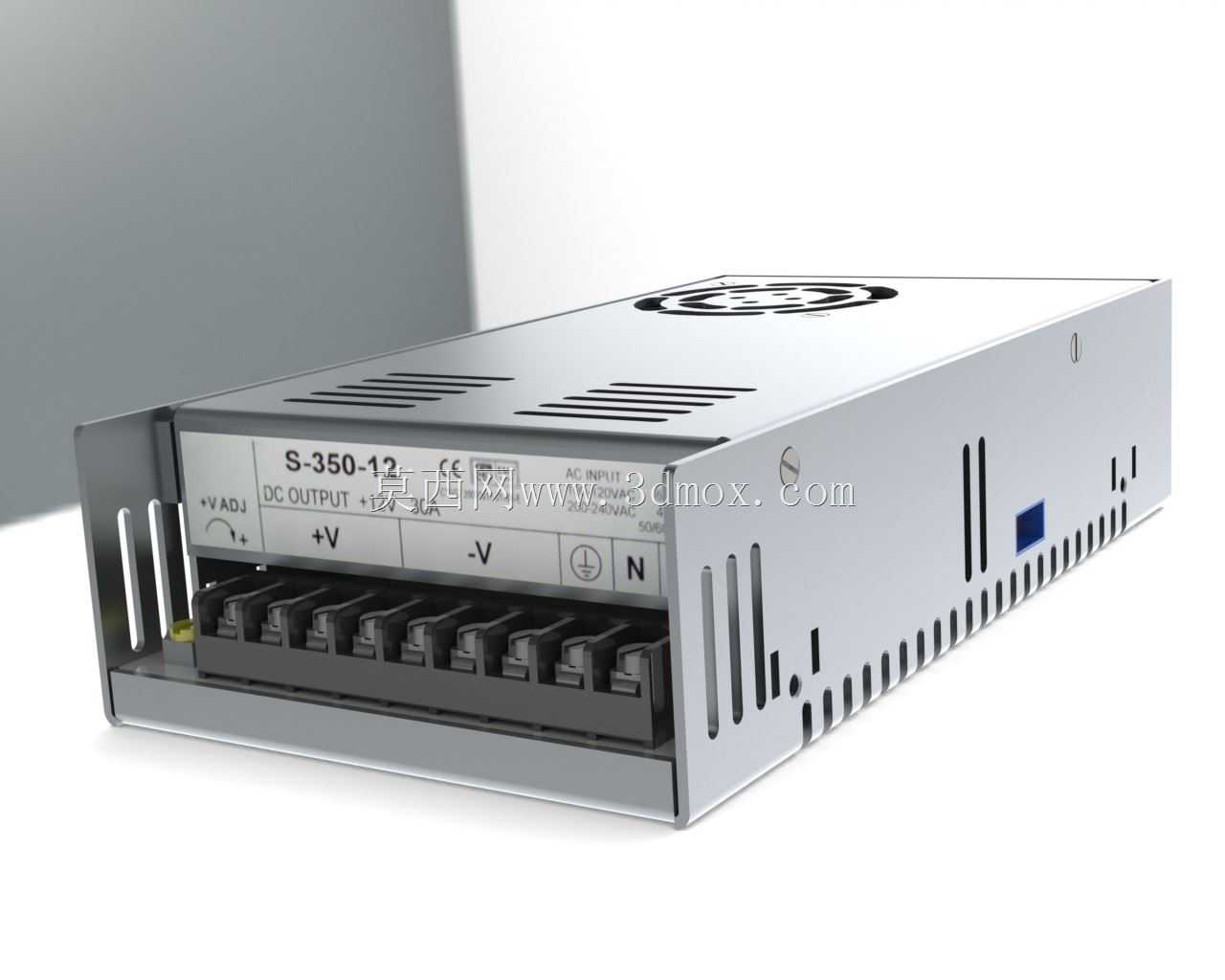

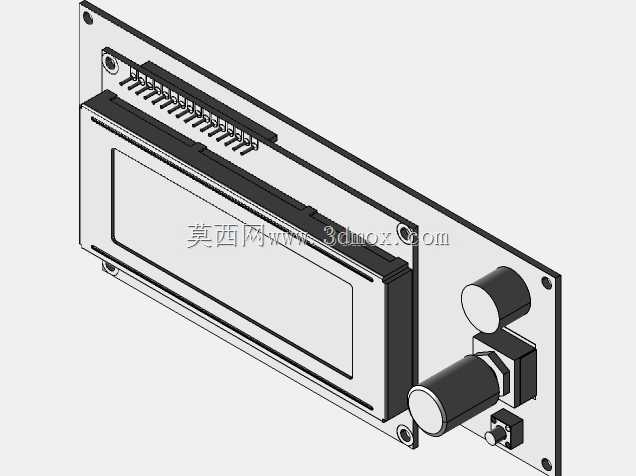

　　Z轴采用双T型丝杆对称布置，两侧丝杆通过顶部同步带实现联动，保证热床升降过程中四角高度差控制在0.1mm以内，减少调平频次。打印头组件集成了喉管散热风道、加热块、喷嘴及挤出轮组，挤出机构采用近端挤出设计，耗材推送路径短，对柔性耗材的适配性更强，散热风道采用双侧导流结构，可将模型冷却气流精准吹向喷嘴下方的成型区域，避免悬垂结构打印时出现翘边变形。热床采用铝板加热膜复合结构，表面预留磁吸平台安装位，可直接粘贴柔性打印贴纸，取件时无需借助铲刀撬动，降低平台表面刮损概率。电控部分将主控板、电源模块、步进驱动器集中布置在机身底部的独立仓内，仓体预留散热格栅与走线槽，所有电机、限位开关、加热组件的线束均通过拖链收纳，

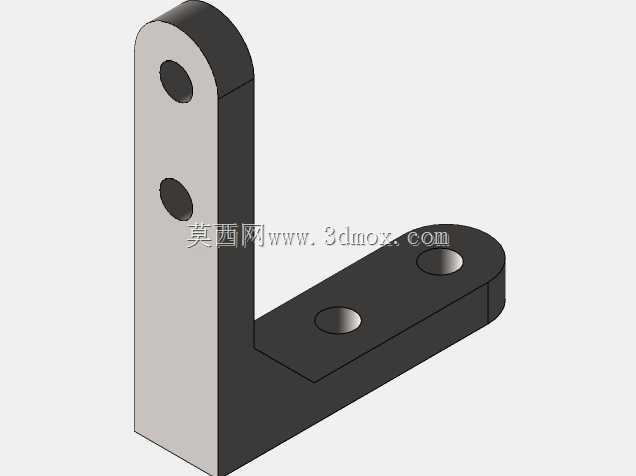

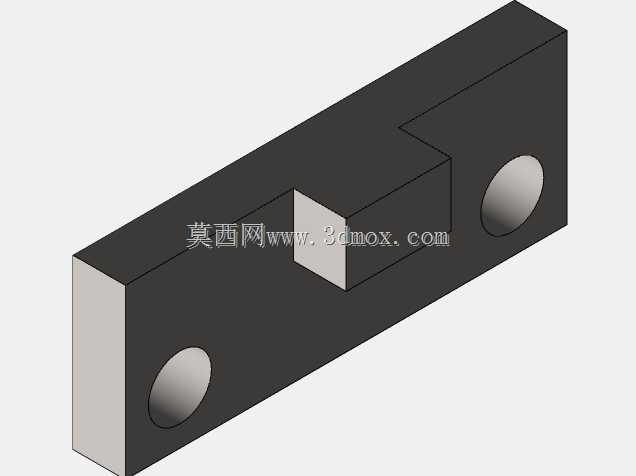

　　避免运动过程中线束反复弯折出现断裂。整机的装配逻辑优先考虑无专用工具拆装需求，所有紧固件均采用标准内六角规格，型材连接处的角件做了隐藏式设计，既保证框架连接刚性，也避免外凸结构干涉耗材卷转动。实际运行中，X/Y轴的运动速度可覆盖10-150mm/s的常用打印区间，Z轴层厚支持0.1-0.3mm的常规参数设置，可满足手办模型、工装夹具、教学演示件等不同精度需求的制件加工，框架上预留的外设安装孔位还可拓展断料检测、自动调平传感器、封闭保温罩等附件，适配不同耗材的打印环境要求。
