FDM熔融挤出3D打印机喷头总成结构

　　这套三维结构对应桌面级FDM熔融沉积成型设备的核心挤出喷射单元，是整台增材制造装备里直接决定出丝稳定性、成型精度与长时间连续作业可靠性的关键功能模块，在创客开发、小批量手板打样、教育实训、工装夹具快速制作以及非标零部件试制场景中承担耗材熔融与精准沉积的核心作用。

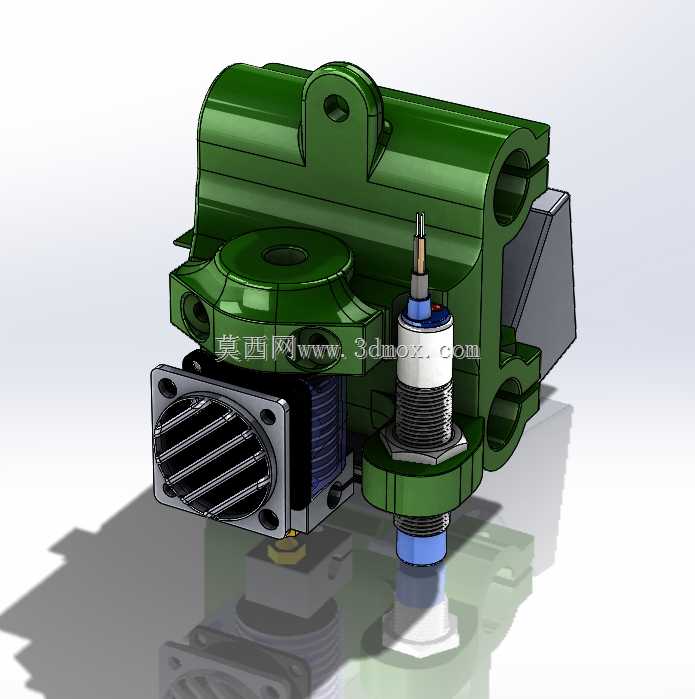

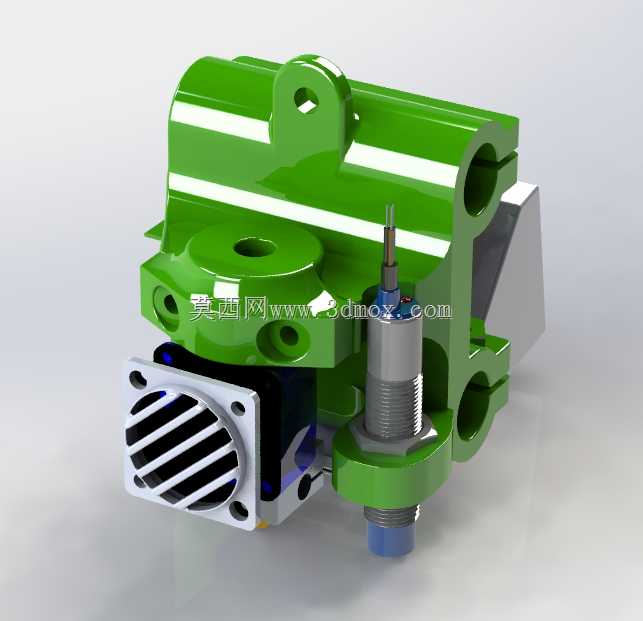

　　从实际装机布局来看，该总成集成了远端送料对接座、散热风道、喉管冷却段、加热熔腔与高精度喷嘴多个功能区段，上部预留的铰接安装耳与侧向定位孔用于将整个喷头挂载在X轴运动滑台上，安装边界需要匹配运动横梁的滑块孔位，同时留出Z向抬升的安全间隙，避免喷头在高速走位过程中与成型平台、已打印工件发生干涉。前端带格栅的散热块配合内置风冷流道，负责对喉管上段进行强制降温，保证耗材在进入加热区之前始终保持固态刚性，防止耗材提前软化造成堵料、回丝不畅这类现场高频故障。

　　结构设计上，熔腔段采用螺纹锁紧的喷嘴对接形式，喉管穿过散热铝块直通加热块，蓝色隔热衬套分隔冷热两个温度区间，既减少热量向上传导造成送料齿轮处耗材软化卡滞，也让加热块的温度集中在熔融区段，保证PLA、ABS这类常用丝材能够稳定维持在设定熔融温度。侧向伸出的气动/料管对接接头用于接入远端鲍登送料管路，送料阻力经过管路传递到喷头内部，紧凑的布局让整个喷头的运动惯量控制在较低水平，X轴往复加减速时不会因为喷头自重过大引发打印振纹。

　　现场装配调试时，需要先确认散热风扇的风道正对散热鳍片，加热块外围预留热敏电阻与加热棒的安装孔位，喷嘴端面到安装基准面的伸出长度要和平台调机行程匹配，整体外形在X、Y方向的外轮廓不能超出打印机打印头的运动包络，走线与料管从后侧空位引出，避免运动过程中拖拽管线影响走位精度。这套结构完整还原了量产喷头总成的装配逻辑，可直接用于挤出机构选型校核、运动挂载设计以及3D打印设备的整机开发参考。
