四立方卧式饲料搅拌给料设备结构

　　该设备面向规模化牧场、饲料配送站及固定式饲喂作业场景，主要完成青贮、干草、精料、糟渣类物料的混合、暂存与定量给料。整机采用卧式长槽形搅拌箱体作为承载主体，内部布置多组交错螺旋搅龙，搅龙叶片沿轴向推送物料的同时产生翻抛、剪切和回流作用，使不同容重、不同纤维长度的饲料在箱体内形成连续循环，避免长草架空、精料沉底或局部成团。箱体上部设置敞口加料区域，便于装载机或人工投送成捆草料、颗粒料和副料；端部高位输出结构可将混合完成的饲料向输送装置或饲喂通道排出，适合在牛舍、羊舍周边进行循环喂料，也可作为饲料加工点的中心混合单元使用。

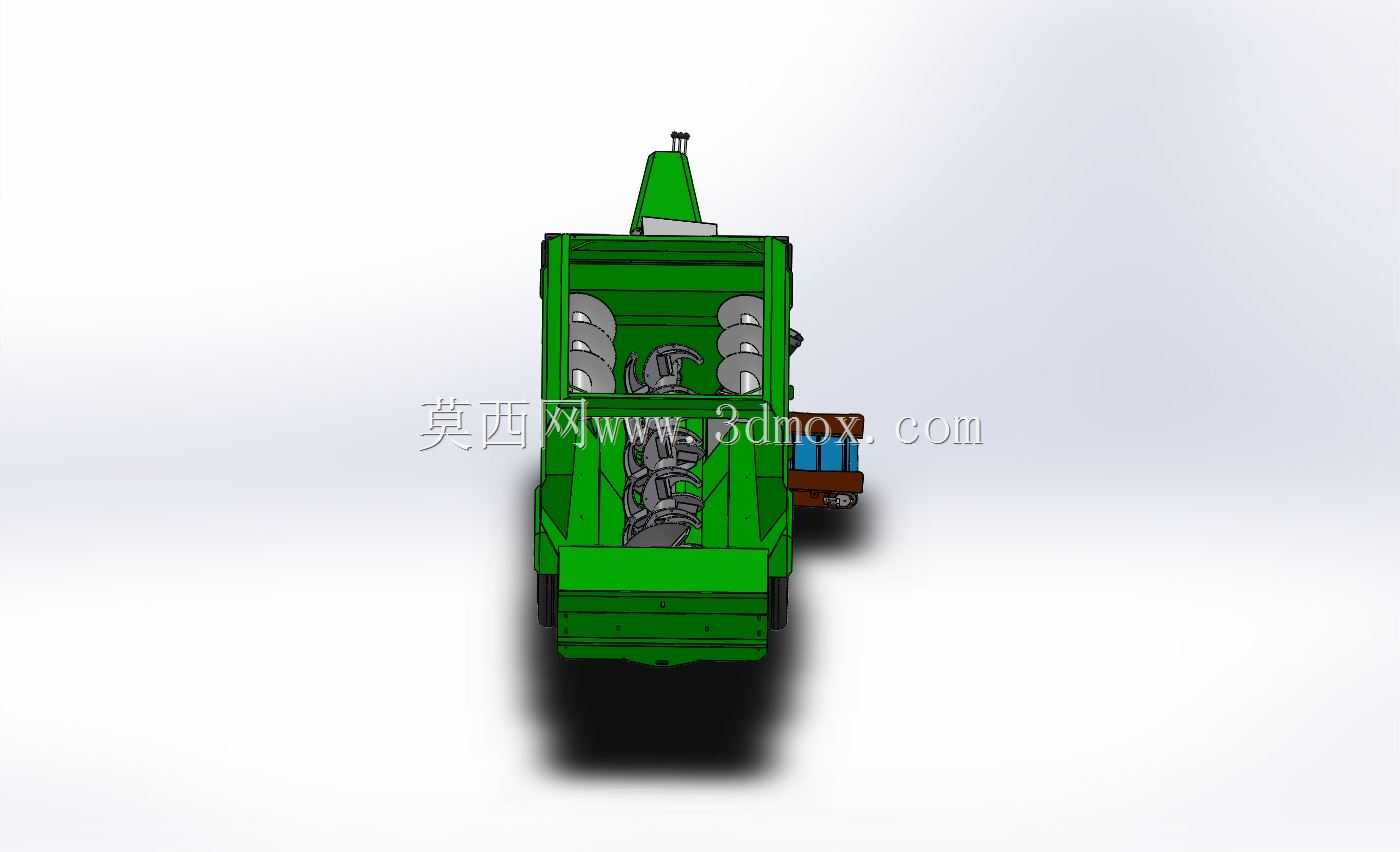

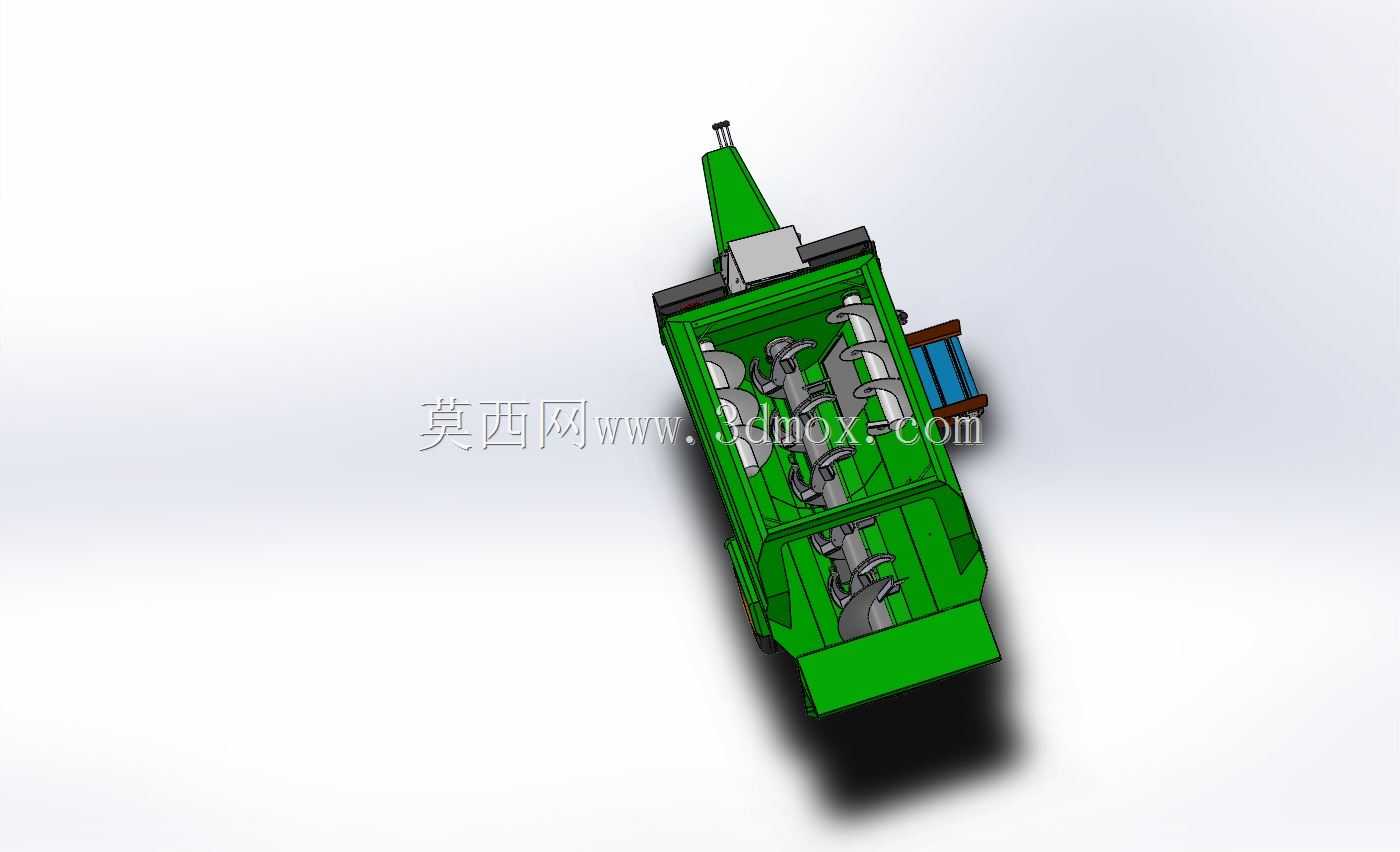

　　从结构设计思路看，模型重点表达了搅拌腔、搅龙轴系、传动连接位、机架、行走支撑及出料控制部件之间的装配关系。箱体侧板与底板采用加强折边和外置筋板思路，承受满料工况下的侧向胀压；底部轮廓贴近搅龙回转半径，减少物料滞留死角。多螺旋布局并非简单并列，而是通过旋向、桨叶角度和安装高度的差异，使物料在箱内既沿长度方向移动，又在横向产生交叉掺混，对纤维性草料具有较好的开松效果。端部动力区预留了减速器、液压马达或传动轴的安装边界，设计人员可根据牵引形式选择固定式电机驱动或移动式液压驱动。

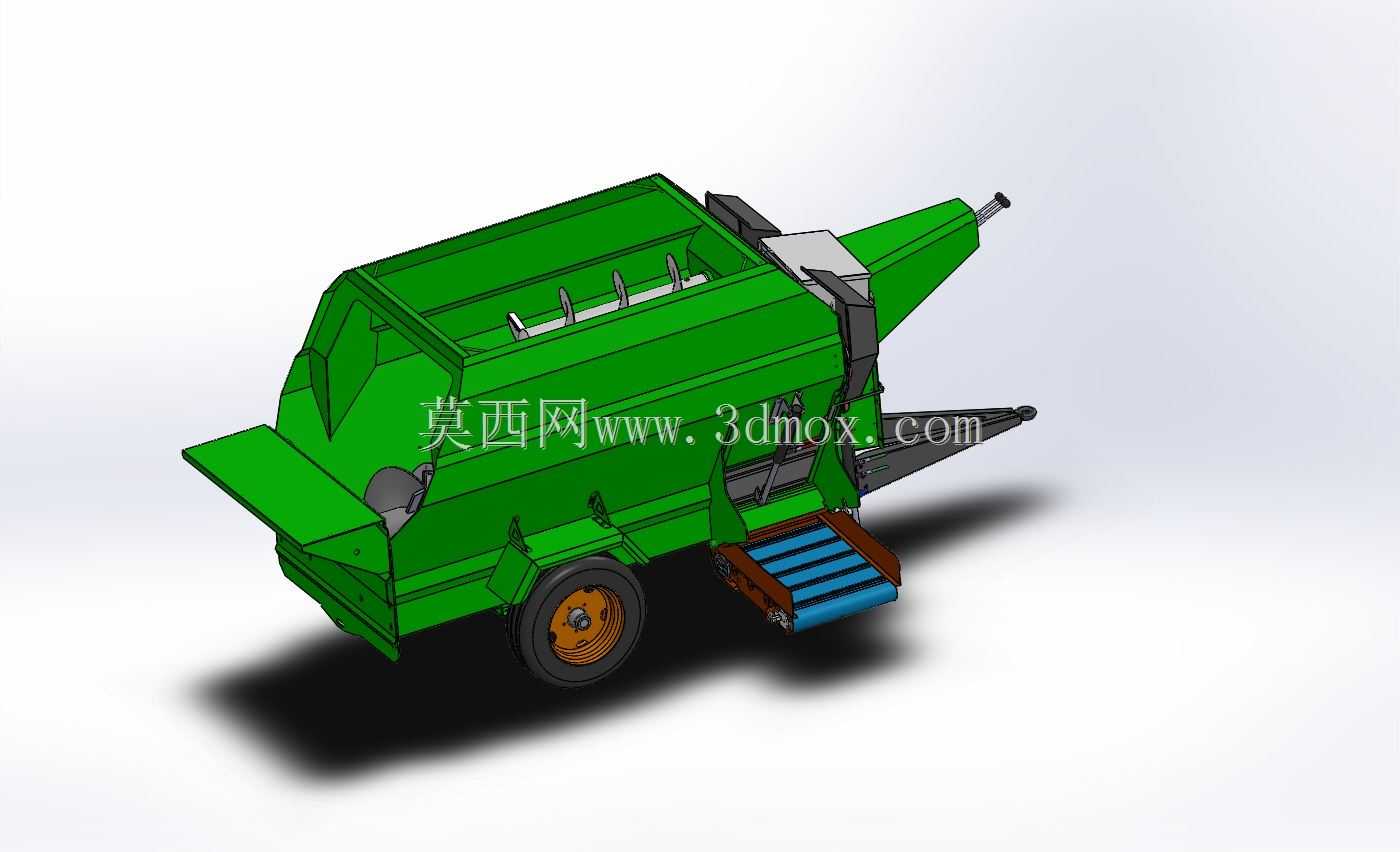

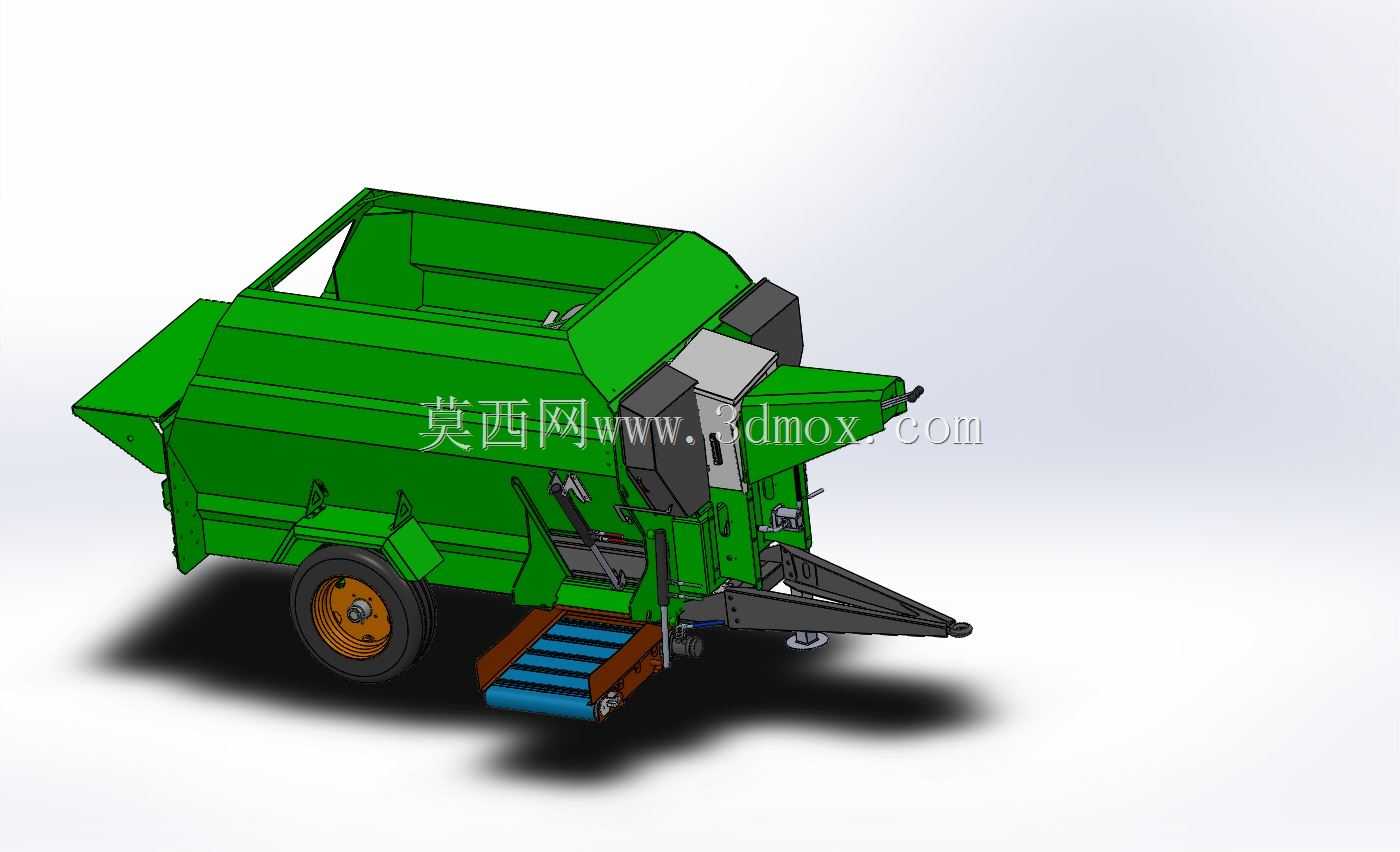

　　外形上，设备主体为绿色箱式结构，顶部设有加料和防护空间，侧面保留检修与观察位置，下部由机架承托并连接轮组或固定支腿。安装边界需要重点校核搅拌腔总长、总宽、排料高度以及动力端伸出尺寸；在固定式布置时，应保证上方投料设备的卸料高度与箱口匹配，周围留出搅龙轴维护、轴承座拆装和传动件检修空间；在牵引或车载布置时，需关注满载重心、轮距、转向间隙及出料端与运输通道的干涉。给料部分与搅拌箱体协同工作，出料口附近应设置可调挡板或输送机构，以控制料流方向和卸料量。三维建模时可将箱体薄壁、螺旋叶片、轴系、支撑梁、轮组和护罩分组件处理，既便于干涉检查，也方便后续根据4立方米、5立方米、7立方米等不同容积进行参数化改型。
