立式PTO饲料搅拌喂料设备结构

　　该设备面向中小型牧场、家庭农场及移动式饲喂作业场景，主要完成青贮、干草、精料、糟渣类饲料的混合与出料，可由拖拉机后动力输出轴驱动，也可配套电动动力单元，在圈舍通道、青贮窖旁或饲料堆放区直接作业。整机采用立式桶体布局，上部为大口径敞口搅拌腔，内壁配合立式螺旋搅龙完成物料循环提升、剪切与掺混；桶体下部收束并布置传动座、支撑腿及侧向出料机构，使物料在搅拌过程中沿桶壁上升后回落，减少纤维料架空与结团。

　　从结构设计角度看，桶体轮廓决定了整机的最大占地边界，上部敞口直径较大，便于装载机或人工投料；下部支撑跨距需兼顾稳定性与通行宽度，支腿高度留出出料通道与检修空间。搅龙轴系沿桶体偏置或中心布置，叶片外缘与桶壁保持合理间隙，既避免卡滞，又保证推送效率。传动端位于桶体下方，PTO输入经减速机构将转速降至搅龙工作区间，扭矩传递路径短，适合高负荷、断续启停的饲料加工工况。

　　出料部分采用侧向可控卸料结构，搅拌完成后通过出料门或输送槽将混合料导向饲槽，操作人员可在设备旁控制开启角度，调节卸料流量。桶体边缘设置加强圈与防护边，既提高薄壁桶体刚度，也降低投料碰撞造成的变形风险。机架支腿、牵引连接位和动力接口在建模时需重点核对相对位置：支撑腿承受满载饲料的垂直载荷与搅拌振动，PTO输入轴高度、方向及安全距离要与拖拉机悬挂或牵引状态匹配；若采用电动版本，则电机、减速机和皮带/链条护罩的安装空间不能与桶体出料轨迹干涉。

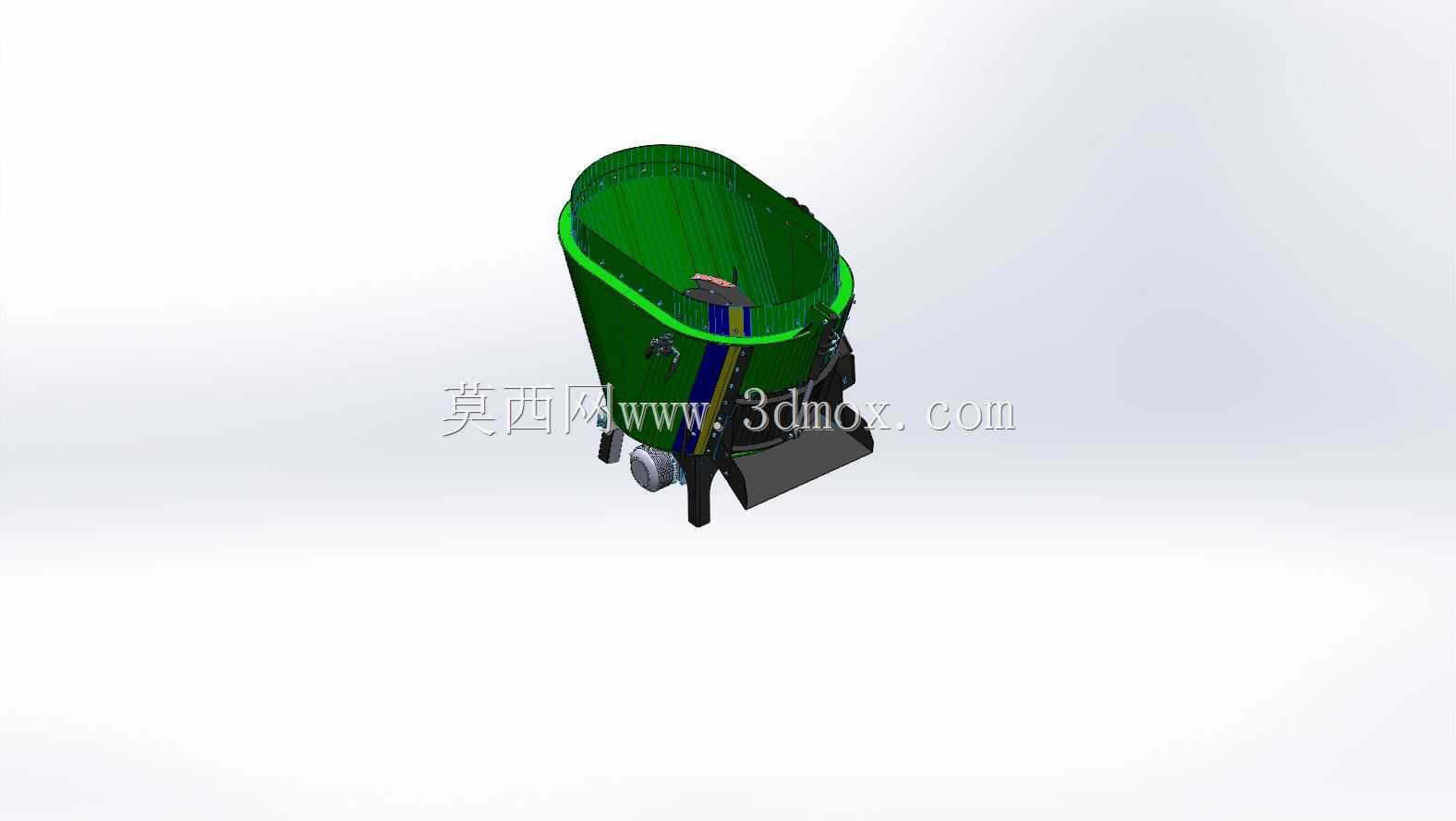

　　三维结构中可清晰拆分搅拌桶、搅龙总成、机架支腿、传动组件、出料槽及行走或连接附件，便于在选型阶段校核容积、动力匹配和维护空间。桶体高度影响装载机投料落差，底部离地高度影响出料槽与饲槽的对接，整机宽度则决定圈舍通道通过性。设计时还需考虑纤维饲料缠绕、残料清理和轴承密封等实际问题：搅龙下端支承应靠近重载区，轴端密封需阻挡粉尘与汁液；出料门关闭后要保证桶内无明显漏料，开启时物料能依靠搅拌推力连续排出。

　　该结构适合作为畜牧饲喂装备方案设计、样机布局评审、传动空间校核及改装教学的参考，能够直观呈现立式饲料搅拌机从投料、混合到侧向卸料的完整工作逻辑。
