饲料搅拌设备用同轴减速电机总成

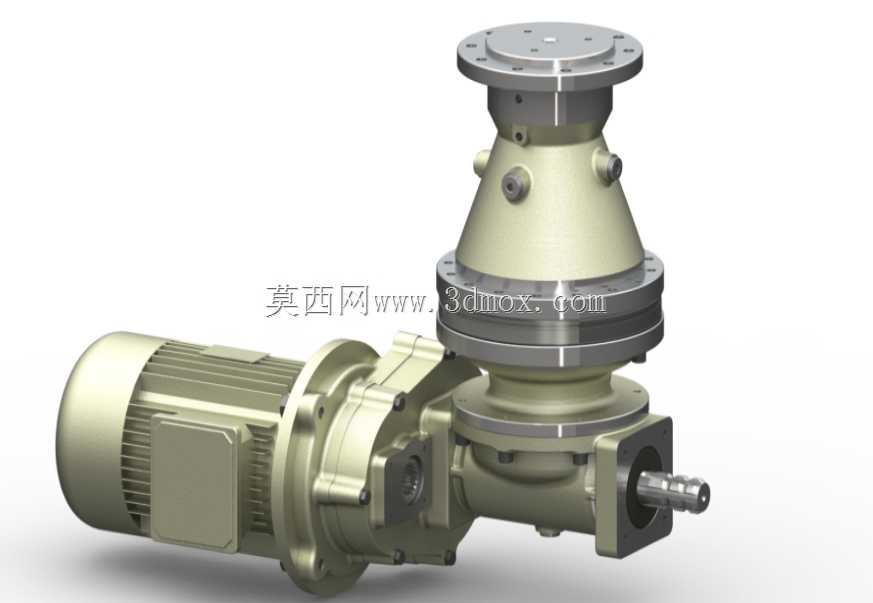

　　该套传动总成面向饲料搅拌混合工况开发，将驱动电机与多级减速机构整合为一体，输出端直接衔接搅拌执行轴，在牧场饲料制备、小型养殖饲喂线、移动式TMR饲料搅拌车等场景中承担动力传递与扭矩放大任务。整机左侧为卧式三相异步电动机，壳体带环形散热筋，接线盒侧向布置，电机轴端通过法兰对接减速箱体；中段为锥段过渡的行星减速级，顶部设置圆形安装法兰，可与设备机架上端支撑座配合固定；下部为正交换向输出段，末端伸出方轴与搅拌绞龙、拨料桨叶直接联接，输出轴侧预留轴承端盖与油封安装位，可承受搅拌作业产生的径向载荷与轴向窜动。

　　从结构设计思路看，该总成采用电机侧置、减速主体立式布置的复合布局，避开搅拌罐内部物料通道，顶部法兰承担整机悬挂载荷，下部输出轴靠近搅拌工作端，缩短重载输出轴的悬臂长度。锥段壳体内部容纳行星轮系，通过多级行星传动获得较大减速比，将电机高转速低扭矩输入转换为低转速大扭矩输出；下部正交齿轮级改变动力传递方向，使卧式电机的水平输入转换为竖直输出，适配立式搅拌罐的轴系走向。壳体结合面均设置止口定位，轴承位预留台阶与挡圈槽，润滑腔与外部之间通过油封、透气塞隔离，避免饲料粉尘进入啮合区，同时防止齿轮油外泄。

　　安装边界方面，顶部法兰均布螺栓孔用于与机架上支撑板锁固，电机侧下方可增设辅助支撑托臂，抵消电机自重产生的倾覆力矩；输出轴伸出长度需匹配搅拌罐底部密封座位置，轴端方头与桨叶轮毂采用型面联接，键槽或锁紧螺栓位置在模型中已完整表达。整机径向轮廓以锥段最大直径为限，侧向电机长度决定机组横向占位，现场布置时需在电机尾部预留接线与散热空间，顶部法兰上方留出检修透气塞的操作间隙。建模过程中完整还原了散热筋、法兰螺栓孔、轴承端盖、油塞、输出轴头等细节，可直接用于设备总装干涉检查、机架支撑强度校核、传动链选型匹配，也可作为畜牧搅拌设备传动系统布局设计的参考样例，帮助工程师核对动力输入、减速比匹配、输出轴联接方式与现场安装空间的对应关系。
