阶梯式扫掠螺旋输送给料设备

　　该设备属于长槽式螺旋输送与筒仓底部给料结合的散料处理装置，主要用于粮食、饲料、粉碎物料、颗粒料及粉状物料的连续排出和水平输送。现场布置时，设备一端可嵌入筒仓、料斗或暂存仓下方，另一端延伸至提升机、搅拌机、包装料仓或后续工艺入口，承担破拱、均料、定量给料和封闭输送等任务。相比普通开放式皮带输送，螺旋槽体能够减少粉尘外逸，也能在较小断面内完成较长距离的物料转移。

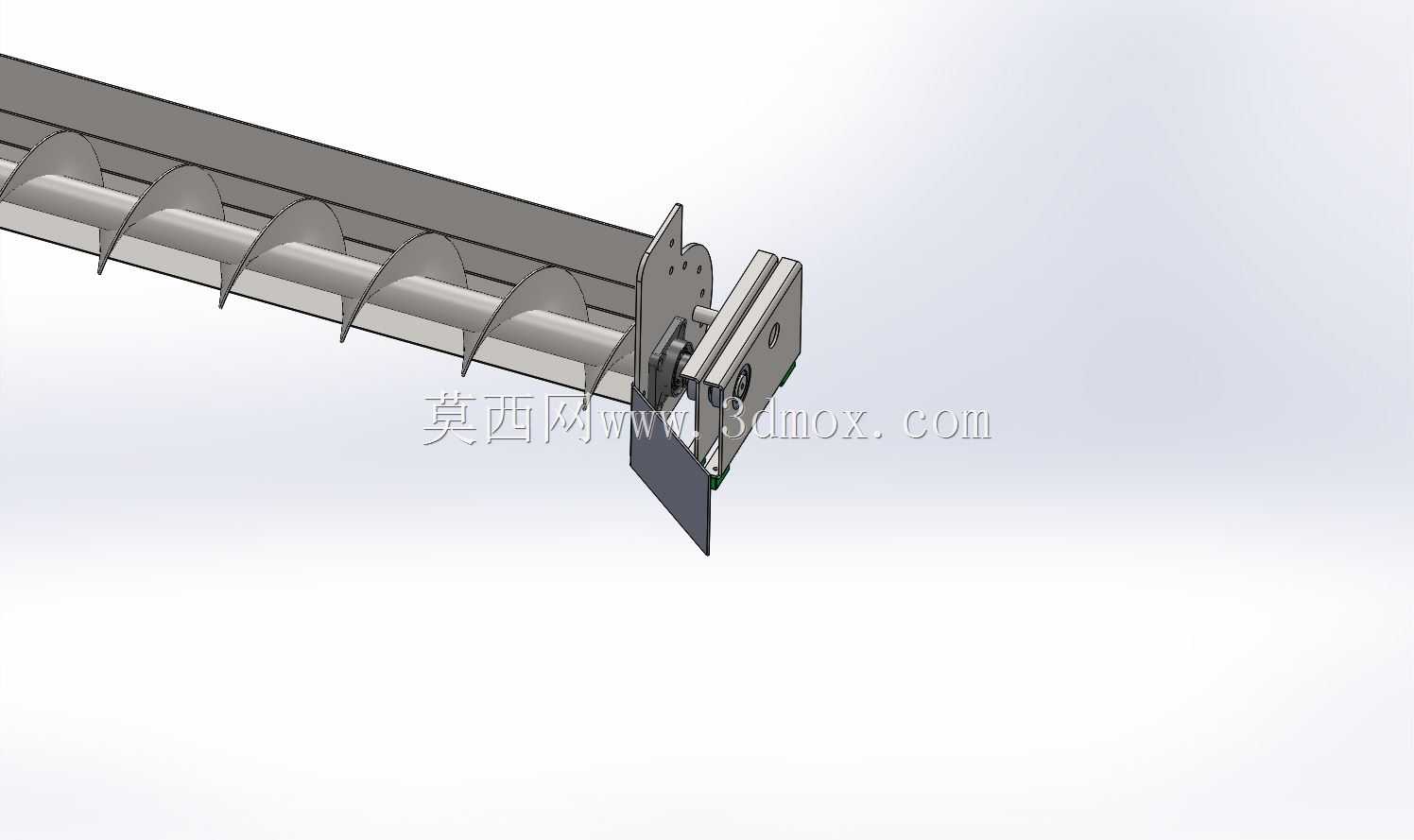

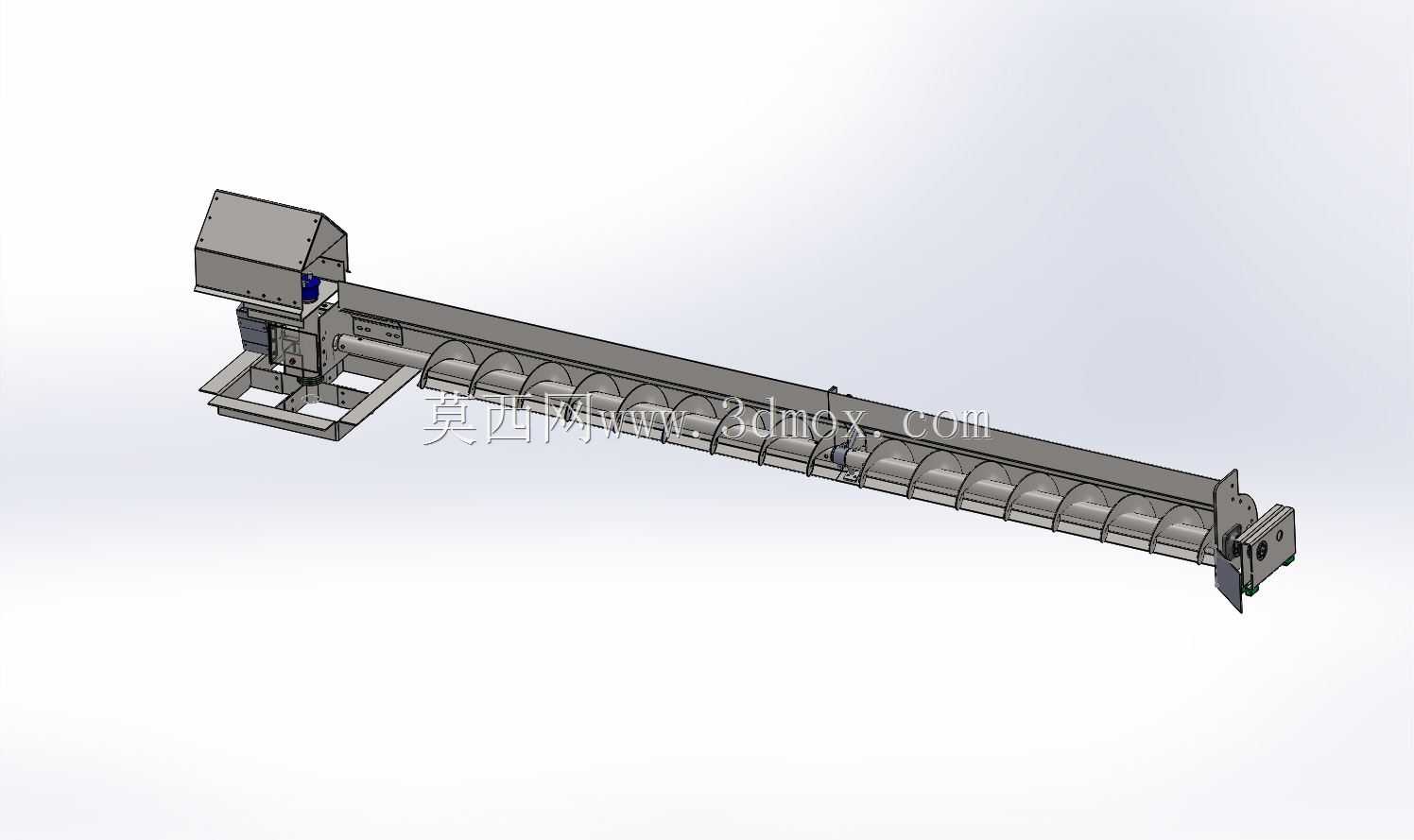

　　结构上，整机沿长度方向布置U形或半封闭输送槽，槽内连续设置螺旋叶片轴。叶片采用阶梯式扫掠形态，靠近进料区域的叶片轮廓与仓底落料范围相匹配，可将仓内堆积物料逐层刮取并推入输送段；中段叶片保持稳定螺距，使物料沿轴向连续前进；末端设置出料口和端部支承，便于与下游设备对接。驱动端布置在设备一侧，包含电机、减速装置、联轴器、轴承座和张紧/支承结构，机架下部设置安装脚座，可通过螺栓固定在混凝土基础或钢平台上。

　　设计时需要重点控制螺旋外径、槽体内宽、叶片与槽壁间隙以及轴的跨距。间隙过小会因焊接变形或物料卡滞造成刮擦，间隙过大则会降低输送效率并增加残留。长轴结构不能只按静态外形建模，应结合满载扭矩、物料阻力和轴承支点校核轴的挠度，尤其在进料端物料堆积不均时，螺旋轴会承受周期性径向载荷。端部轴承宜设置在物料接触区之外，或采用密封轴承与防尘结构，避免粉料进入轴承造成早期磨损。

　　进料区上方的罩壳和检修口用于观察落料状态、清理结块以及维护叶片。槽体外侧可根据工艺需要增加观察窗、盖板、检修法兰或残留清理口。若物料含水率较高，阶梯叶片能够增强搅动和推送效果，减少架桥；若物料磨蚀性较强，则应在叶片外缘、槽底衬板和出料口位置考虑耐磨材料或可更换结构。安装边界方面，设备长度方向需预留驱动端维护空间，出料端应保证与下游设备的高差和法兰对接位置，基础脚座之间的平面度会直接影响螺旋轴同轴度和运行噪声。

　　三维建模时，螺旋叶片适合通过扫掠、放样或多段实体组合实现，阶梯段应保留真实叶片厚度、轴套焊接区和端部加强板。输送槽、机架、驱动单元、轴承座、罩壳和紧固件需分层装配，便于后续出工程图、核对干涉和调整安装尺寸。整体模型不仅体现外观形态，也反映了筒仓给料设备从取料、输送到排料的完整结构逻辑。
