手动杠杆式快速夹紧工装夹具结构

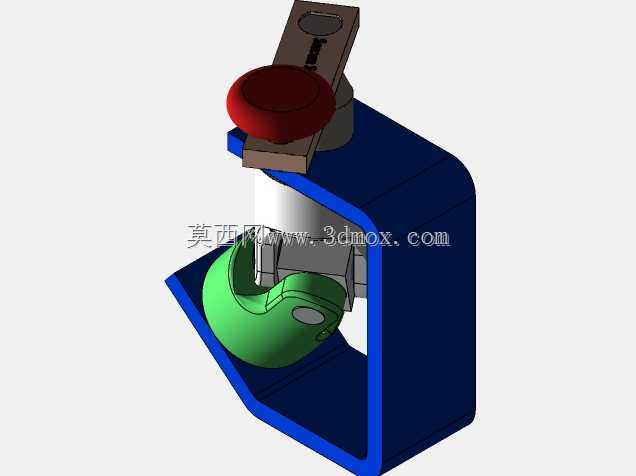

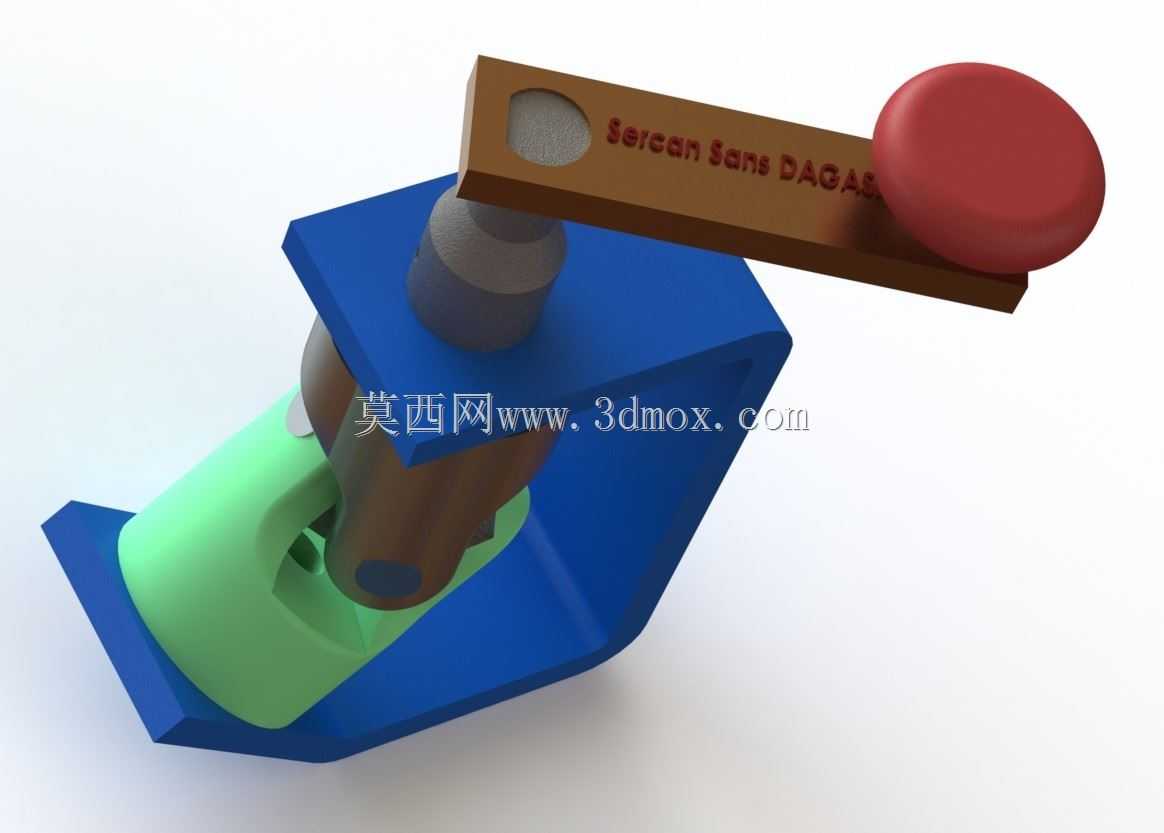

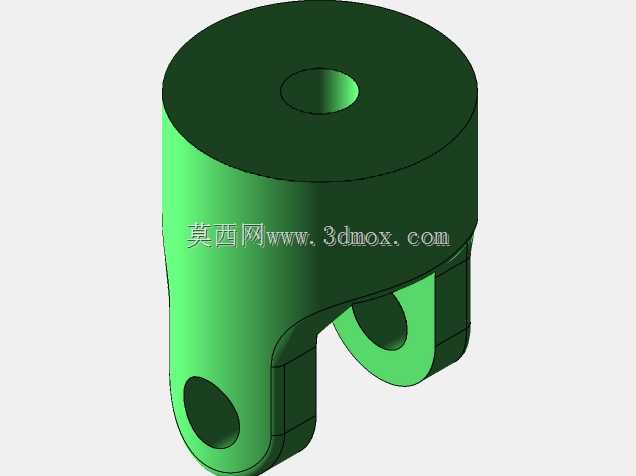

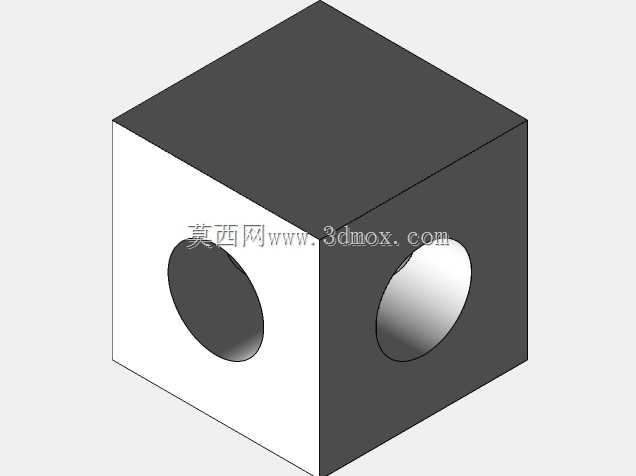

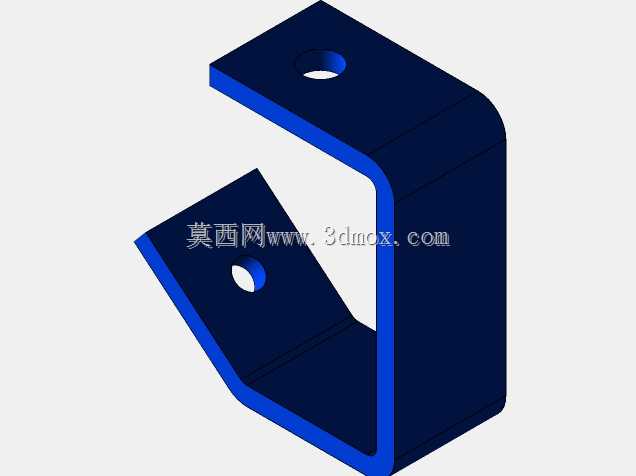

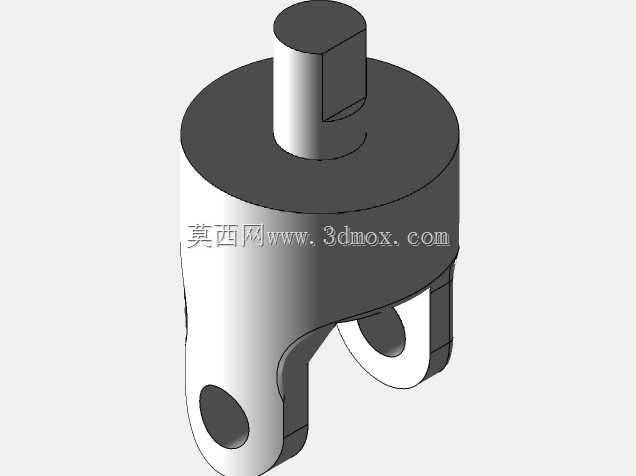

　　该结构呈现的是一套手动杠杆式快速夹紧工装，主体由L形安装底座、回转支承座、摆臂、压头、操作手柄及红色端部握套组成，适用于小型零件加工、装配定位、检测工位中的临时压紧场景。底座采用折弯式L形轮廓，底面提供平整安装基准，立面承担支承与受力传递，可通过底面孔位或压板固定在工作台、焊接平台或机用虎钳配套基座上。建模时需要重点控制底座底面与立板支承面的垂直度，否则摆臂回转轴线会产生偏斜，长期使用后压头接触位置容易偏移。绿色块状件模拟被夹紧工件或浮动支承块，位于底座下部开口区域，其外形与底座内侧轮廓形成避让关系，便于观察工件放入、压头下行和夹紧释放的运动过程。中部回转组件承担摆臂的旋转支点，圆柱段与支承座之间应保留合理配合间隙，

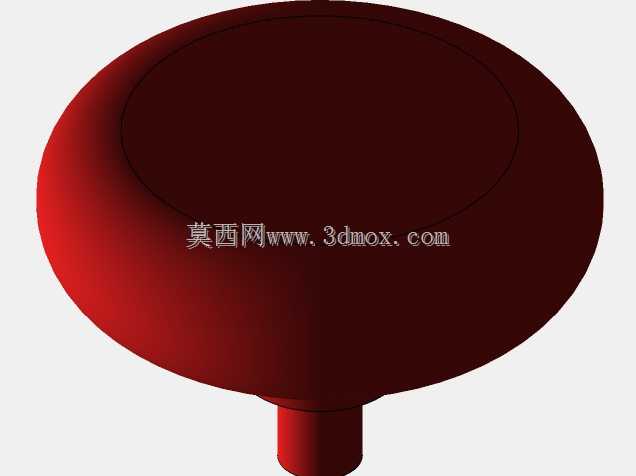

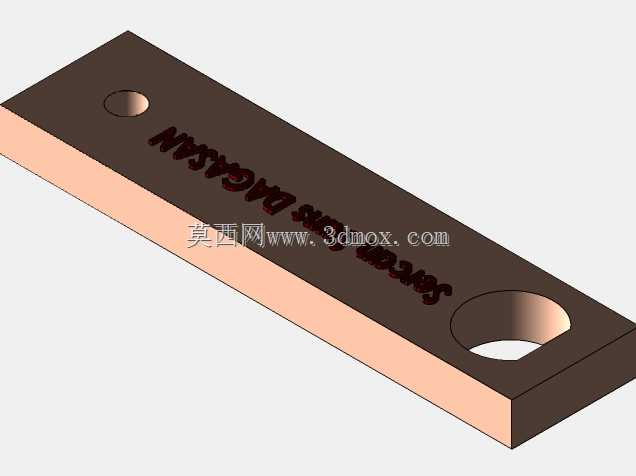

　　既保证手动操作顺畅，又避免径向晃动造成压紧力不稳定。棕色长摆臂是力传递的核心构件，一端通过回转副与支承座连接，另一端设置红色圆形握套，操作人员按压或扳动握套即可带动压头完成夹紧动作。摆臂上的圆形压头采用近似蘑菇头结构，接触面积较大，可降低工件表面局部压痕风险；若用于精加工表面，可在压头下方增加聚氨酯垫或可换压块。手柄端部的红色握套主要提升握持舒适度并标识操作端，其外径应满足手掌施力范围，避免操作时打滑。从机构思路看，该工装利用杠杆放大手部输入力，在较短行程内实现快速开合，适合频繁装夹、批量不大但要求定位效率的工位。结构尺寸边界主要集中在底座所占平面、摆臂抬起高度和压头水平伸出长度；布置时需确认摆臂上翻后不与周围刀具、

　　护罩或输送线干涉，下压后压头中心应落在工件支撑区域内，防止工件翘起。三维建模过程中，应分别建立固定件、运动件和被夹紧件，按实际装配关系设置同轴、重合和限位约束，检查摆臂从松开到压紧的完整角度范围。底座转角处可设置圆角或加强筋，以缓解焊接、铸造或铣削加工后的应力集中；支承座与底座连接区域承受较大弯矩，螺栓规格和接触面宽度需结合夹紧力校核。对于初学者，该模型适合练习拉伸、旋转、倒角、装配约束和简单运动干涉检查，也可作为后续气动压板、偏心夹紧、肘节夹紧机构设计的基础参考。实际应用中，若工件厚度变化较大，可将压头设计为螺纹可调式，通过螺母锁定补偿高度差；若工位要求防错，可在摆臂末端增加到位传感器或机械限位块，使夹紧状态更加明确。整体结构不追求复杂外观，而强调基准、支点、力臂和压头位置之间的协调，是工装夹具设计中较典型的手动压紧方案。
