西格玛直角铝角连接支撑件

　　这类直角铝角件主要用于工业铝型材框架的正交连接，在机器人工作站、自动化设备机架、防护围栏、工作台架以及小型装配工位中承担转角定位与载荷传递。实际搭建框架时，立柱与横梁若仅靠端面贴合，容易在受侧向力或反复振动后出现错位；加装角件后，连接区域由单点受力变为两侧板面共同约束，转角刚度和抗扭能力都会明显提升。

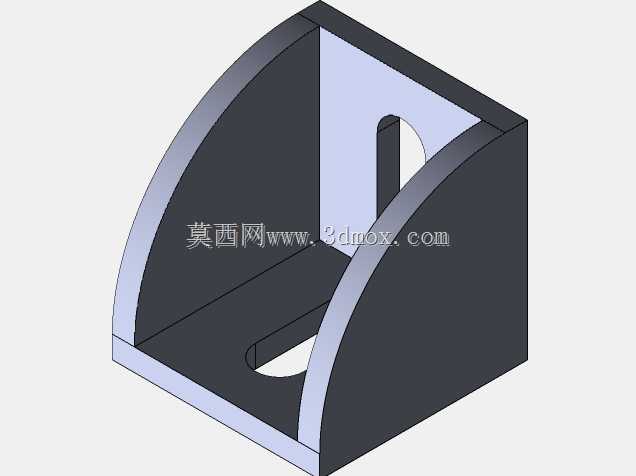

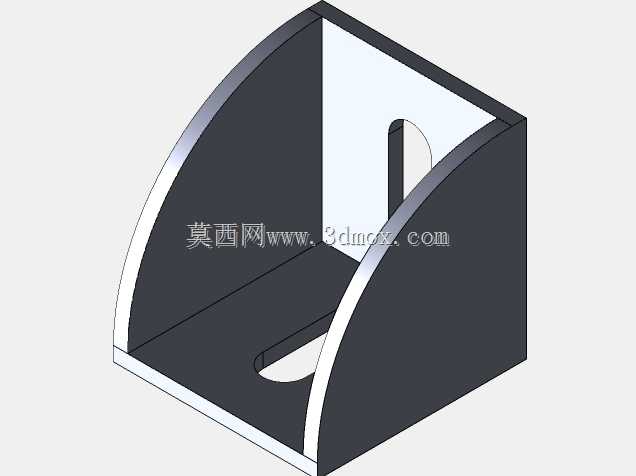

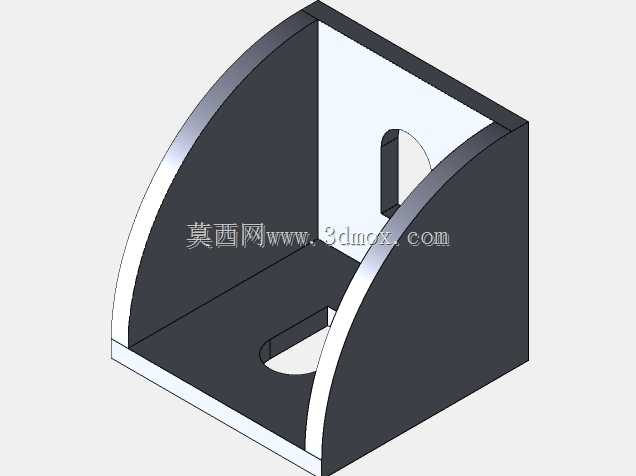

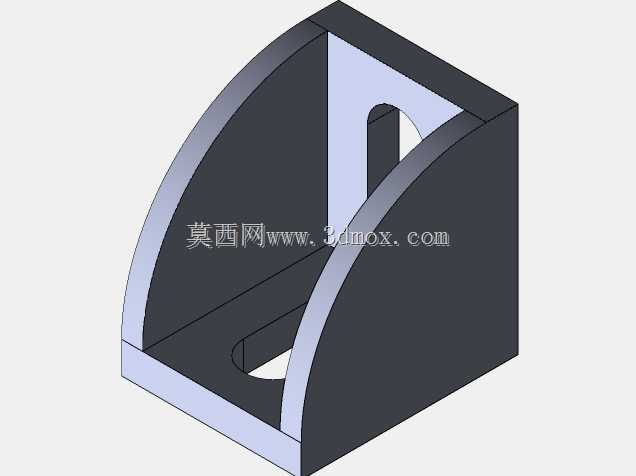

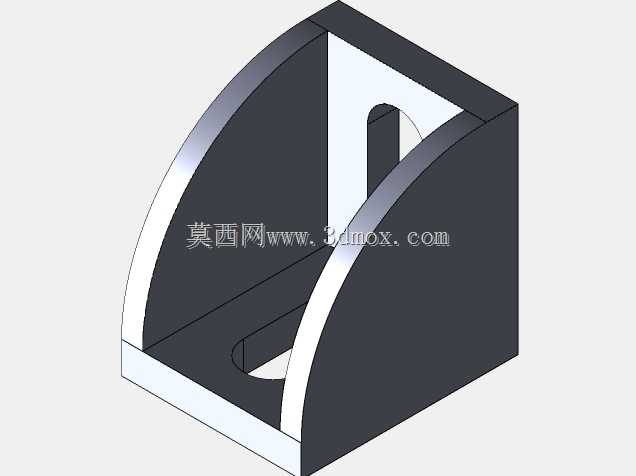

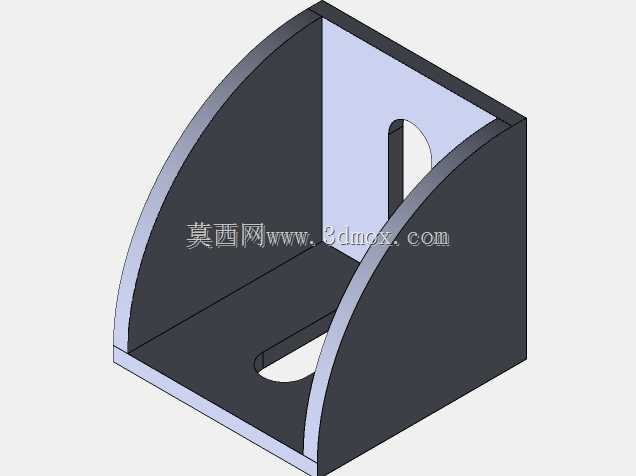

　　从结构上看，该件采用两侧弧形加强的角座形式，内侧保留直角定位面，外侧通过连续曲面过渡，既减少尖角处的应力集中，也让铸件或加工件在受力时拥有更合理的材料分布。立板与底板上设置长圆形安装孔，孔位方向允许紧固件在装配时有一定调节余量，这对铝型材框架现场拼装很重要：型材槽口、切割长度和孔位累计误差不可能完全消除，长圆孔可以吸收少量偏差，避免强行装配造成框架扭曲。

　　建模时应先确定两个正交安装面的基准，再以转角棱线为中心展开两侧支撑壁。底板负责与水平型材面贴合，立板负责与竖直型材面贴合，两平面的垂直度直接决定框架拼装后的方正程度。弧形外壁不能只按外观曲面处理，它同时承担加强筋作用，壁厚过渡要均匀，底部与立板交接处应保留足够圆角，避免载荷集中在内角根部。安装孔周边需要留出螺栓头、螺母或滑块螺母的操作空间，孔边到侧壁的距离也要满足扳手空间要求，否则模型虽然几何完整，现场却无法顺利锁紧。

　　选型时要结合型材截面规格确认角件边长、孔距和支撑高度。小规格框架可选用紧凑角件，机器人底座或承受悬臂载荷的位置则应加大支撑面，并配合多颗螺栓形成稳定连接。安装边界上，角件不能侵入型材槽内滑块的运动路径，也不能与相邻板材、门板、护罩发生干涉；在需要外露美观的设备外框中，还应控制角件外缘与型材端面的平齐关系。

　　该类零件的核心不在复杂外形，而在定位可靠、装拆方便和受力路径清晰。三维设计中把直角基准、孔位调节量、壁厚过渡和紧固件空间同步考虑，才能让铝角件在真实机架中既起到加固作用，又适应车间装配时的误差调整。
