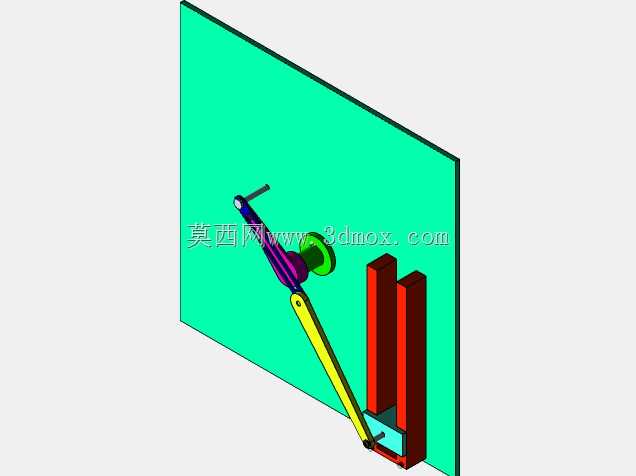

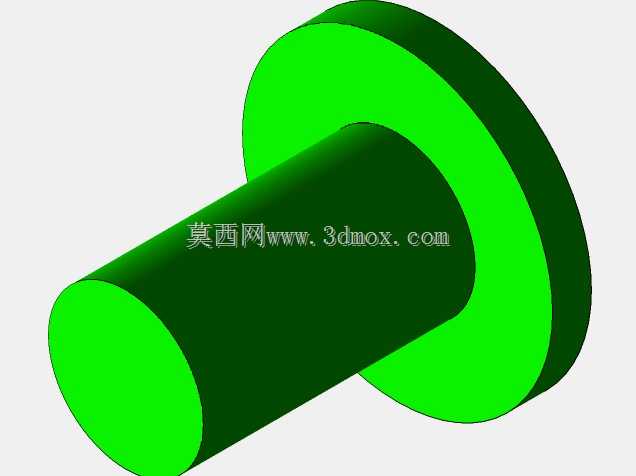

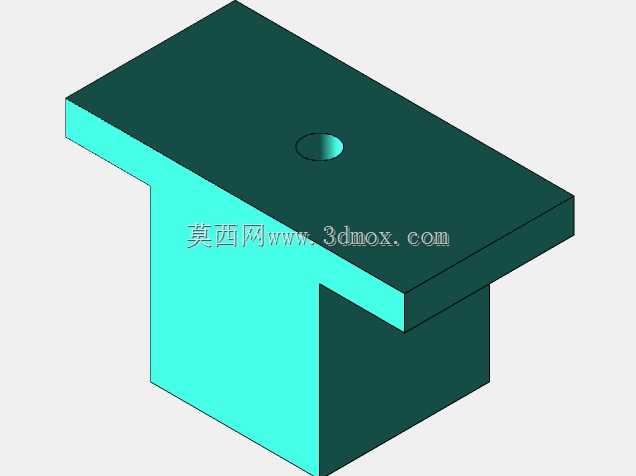

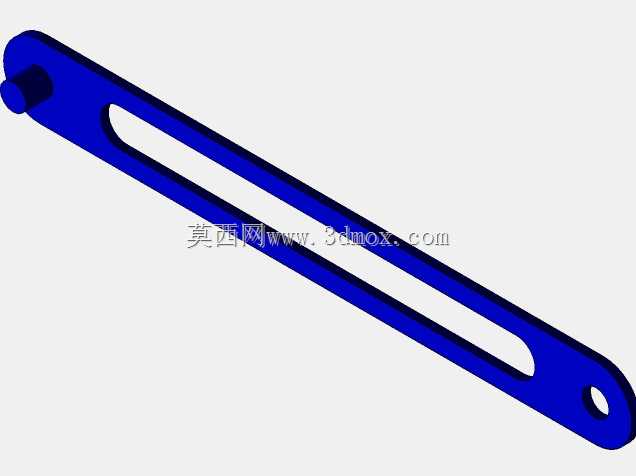

这套机构围绕机械原理中最经典的运动形式转换需求搭建,核心作用是把输入端的连续圆周回转,稳定转化为输出端沿固定方向的往复直线位移,在轻工送料、小型冲压推送、工位直线进给、教学实验台等场景中都能见到同原理结构的身影。整套装配没有复杂的定制曲面件,全部由盘类回转件、长杆连杆、立式导向支座、底部滑动块几类常规零件组合而成,刚接触三维装配的工程师可以顺着零件配合关系,一步步理清回转副、移动副的约束逻辑:输入端摇臂绕固定转轴做整周转动,摇臂偏心位置通过销轴与长连杆的首端铰接,连杆末端再和下方滑块铰接,滑块被两侧平行的立式导向槽完全约束,仅能沿着导向槽的延伸方向做前后直线滑动,不会出现侧向偏移或者转动自由度冗余。
从布局边界来看,机构的安装基准是后方整块立式安装平板,所有铰接支座、导向立柱的安装面都贴合在平板正面,平板上预留的孔位对应各固定轴的安装坐标,装配时先锁定输入转轴的同轴度,再校准两根导向立柱的平行度,两者的位置公差会直接影响滑块运行的卡滞程度。导向部分采用双立柱平行限位的形式,滑块两侧与立柱导向面预留均匀滑动间隙,既不能间隙过大导致滑块运行轨迹歪斜,也不能间隙过小造成热胀后运动锁死;连杆两端的铰接孔同轴度需要在建模阶段同步约束,避免装配后连杆出现别劲、回转卡点。
设计这套结构时,优先保证运动链路无过约束:输入摇臂的偏心距决定了滑块直线行程的理论上限,连杆长度则影响整个机构的传力角变化区间,连杆过短会在行程两端出现传力角过大、驱动阻力陡增的问题,连杆过长则会无谓增大整机的外廓安装尺寸。建模过程中可以直接在装配环境下做运动干涉检查,遍历摇臂整周转动的所有位置,确认连杆摆动全程不会和后方安装平板、两侧导向立柱发生碰撞,滑块在行程两个极限位置也不会脱离导向区间。这类简化机构省略了实际设备中的轴承、耐磨衬套、驱动源连接法兰,保留了最核心的运动传递逻辑,既可以作为机械原理课程的演示教具,也能给小型直线进给设备的方案设计提供最基础的构型参考,工程师在此基础上补充驱动件、润滑结构、行程限位开关后,即可衍生出适配不同工位的实用推送装置。
