带轮盘类零件等轴测工程视图

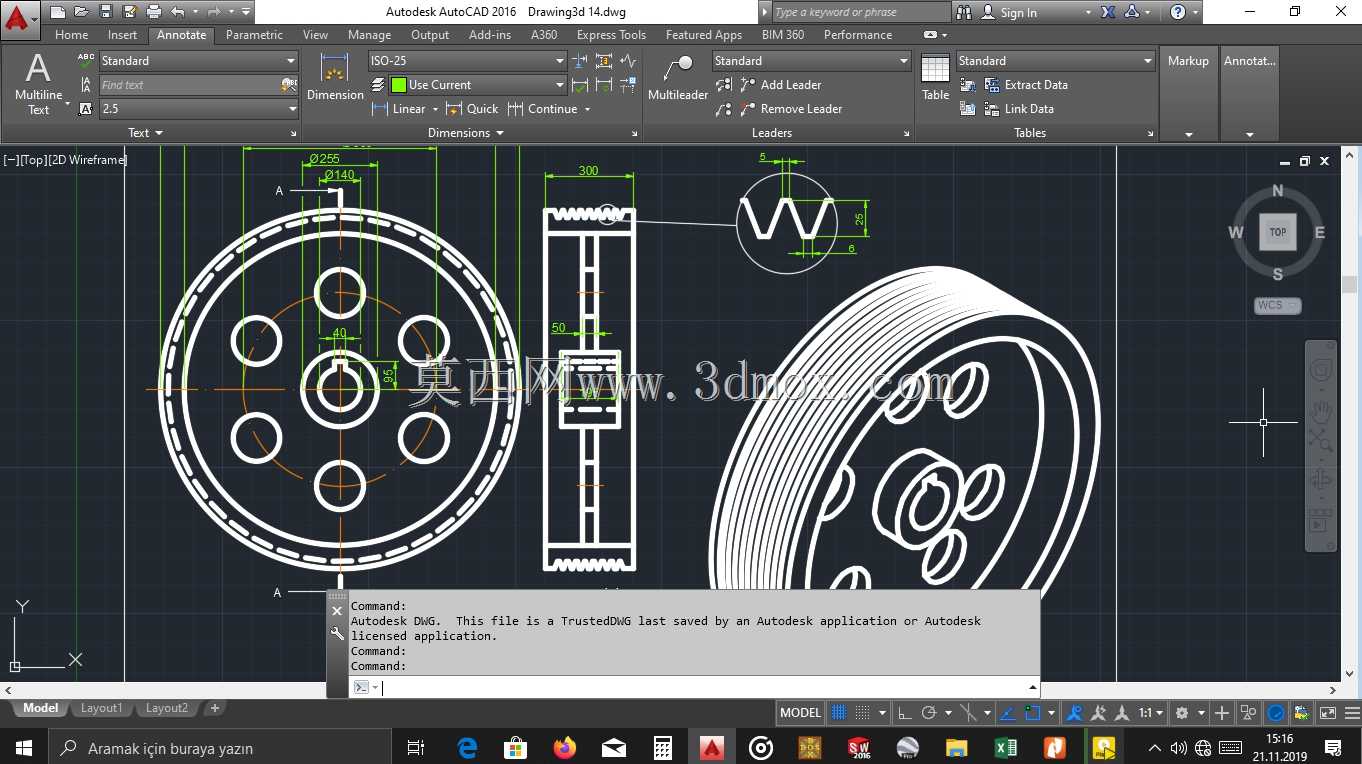

　　这套盘类回转零件的等轴测绘图素材，围绕传动轮系里的多槽带轮结构展开，把二维平面视图和三维轴测表达放在同一张工程图里，给车间加工、装配校验和结构评审提供了非常直观的参照。从实际使用场景来看，这类带轮常布置在电机输出端和工作机输入端之间，靠轮缘上的多道楔形槽和V带啮合，把动力从主动轴传递到从动轴，在小型输送线、农用加工机具、通风设备以及台式机床的传动箱里都能见到同类结构。轮盘中心加工出贯通的轴孔，用来和传动轴形成配合，孔侧预留键槽位置，装配时放入平键就能限制轮和轴之间的周向转动，避免大扭矩传递时出现打滑松脱。轮辐区域没有做成实心圆盘，而是沿圆周均匀分布六个圆形减重孔，这一设计思路在兼顾刚性的前提下大幅削减了零件整体重量，

　　也减少了铸造环节的材料消耗，回转时的转动惯量随之降低，电机启停阶段的冲击负载会更平缓。轮缘外侧加工出连续的多道梯形槽，槽型角度和配套V带的截面角度匹配，多槽布局可以分散单根皮带承受的拉力，传动过程中载荷分布更均匀，即便其中一根皮带出现松弛，其余槽位仍能维持动力输出，设备运行冗余度更好。图纸左侧的主视投影完整标注了轮盘外圆、节圆直径、各圈孔位的分布半径，侧视剖视图则把轮毂厚度、轮缘槽深、腹板台阶的轴向尺寸逐层表达清楚，轴测视角从斜向拉出立体轮廓，能直接看出轮缘沟槽的环绕形态、减重孔的贯穿关系以及轮毂两端的凸台结构。做安装边界校核时，要以轮盘最大外圆作为径向避让基准，轴向方向预留出轮毂两侧的装拆空间，保证皮带安装、

　　张紧调整以及后期更换维护时工具可以顺利伸入；轴孔配合公差要和所选传动轴的轴颈公差对应，键槽的宽度、深度尺寸需和标准平键匹配，轮缘端面和轴系中心线的垂直度也要控制在允许范围内，防止高速回转时出现皮带跑偏、异常振动。等轴测视图和正交三视图放在一起对照，读图人员不用在脑海里反复拼接二维线条，就能快速理清盘体各部分的空间位置，对新手钳工理解回转零件结构、工艺人员编排车削和钻削工序都有实际帮助。
