弯管接头类零件等轴测工程视图

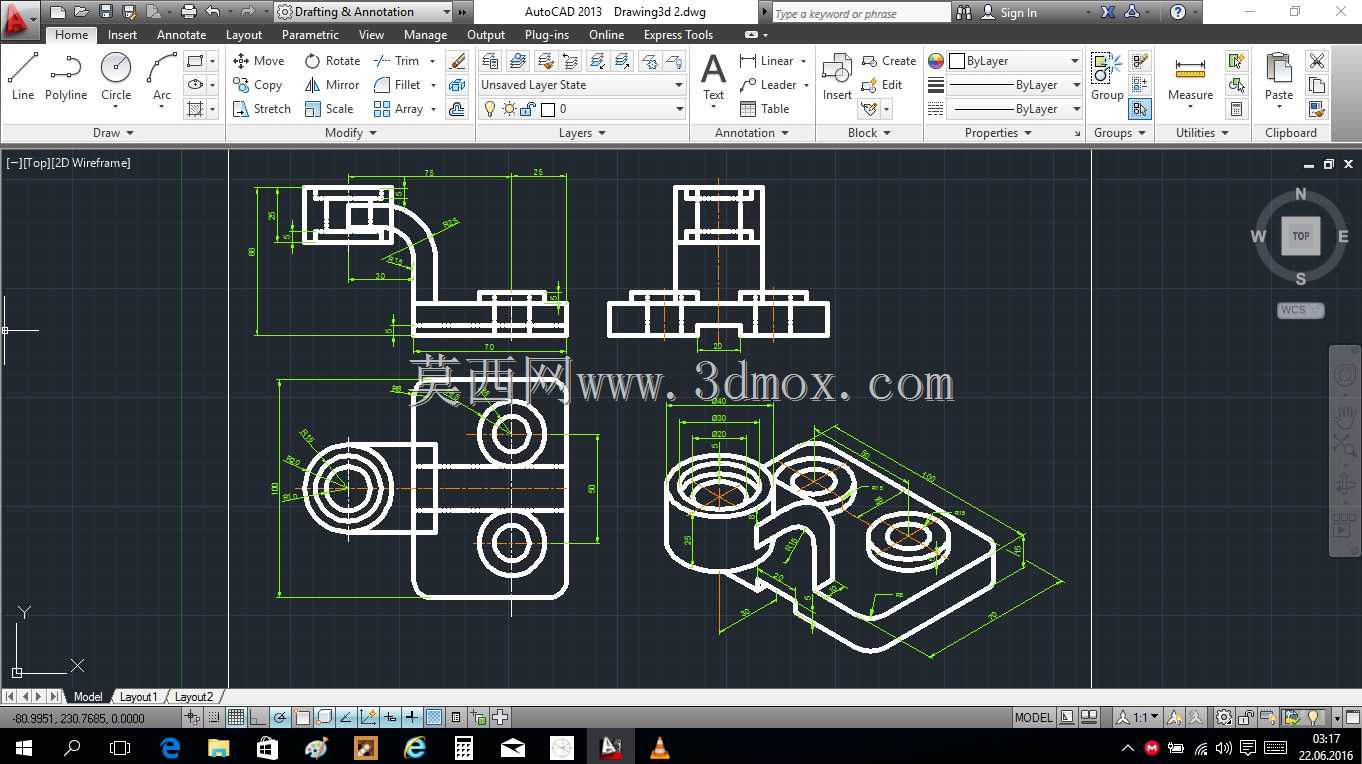

　　这套工程视图围绕带弯折管路的安装支座类零件展开，同时呈现等轴测立体示意与正交投影视图，把零件的空间形态、孔位分布、管路走向全部摊开在图纸上，车间拿到图后不需要反复对照三维数模，就能直接完成划线、钻孔、弯管对接与装配校验。零件主体由矩形安装底板、两处同轴沉孔、竖直圆筒接口以及90度弯折连通管组成，底板上的两个沉孔用于穿装固定螺栓，安装时可直接贴合设备机架平面，螺栓锁紧后管路接口不会随外接软管拉扯发生偏转；竖直圆筒与弯管内腔贯通，介质从底板侧的圆筒端口流入，经弯折通道后从上方横向接口送出，常见于小型气动回路、润滑管路或者设备冷却水支路里做转向连通。从视图表达逻辑来看，等轴测视角优先还原装配后的空间姿态，能直观看到弯管的弯曲半径、

　　两个安装孔相对于筒身的偏心距离，以及底板边缘到管路外壁的安全间隙，避免管路安装后和周边电磁阀、线架发生运动干涉；正交三视图则逐一标注各段管径、筒身高度、底板长宽、孔中心距与折弯段长度，加工时折弯处的内壁圆角要保证圆滑过渡，不能出现直角台阶，否则气路通流时会产生额外压损，润滑油路里也容易积存杂质造成堵塞。设计过程中先确定安装底板的贴合边界，底板底面全程为加工基准面，平面度需要控制在常规管路附件的公差范围内，保证锁紧后不会出现局部翘曲漏气；两处安装孔的孔径略大于配用螺栓外径，给现场装配留出微量调整余量，抵消机架焊接带来的孔位偏差。弯管部分的壁厚选取兼顾刚性与轻量化，弯折段外侧壁厚在成型后不能过度减薄，

　　承压工况下要满足回路额定压力的安全余量；上方横向接口的端面预留对接长度，可适配快插接头或者卡套连接，接口外圆的同轴度要求以弯管中心线为基准，保证接头拧紧后管路走向不偏斜。图纸里的尺寸标注把安装边界全部明确：底板总长、总宽决定了该零件在机架上占用的平面空间，筒身总高加上弯管抬升高度决定了上方需要预留的竖向操作空间，横向接口伸出长度则要计入外接软管的最小弯曲半径，避免软管接头处形成死折。整套视图没有冗余的装饰结构，所有轮廓都服务于管路连通与固定安装，测绘或者二次改型时，可以直接参照视图里的孔位坐标调整底板尺寸，适配不同规格的安装机架，也能在保持通径不变的前提下修改弯折角度，匹配设备内部紧凑的布线布管空间。
