双壁波纹管连续挤压成型生产线结构

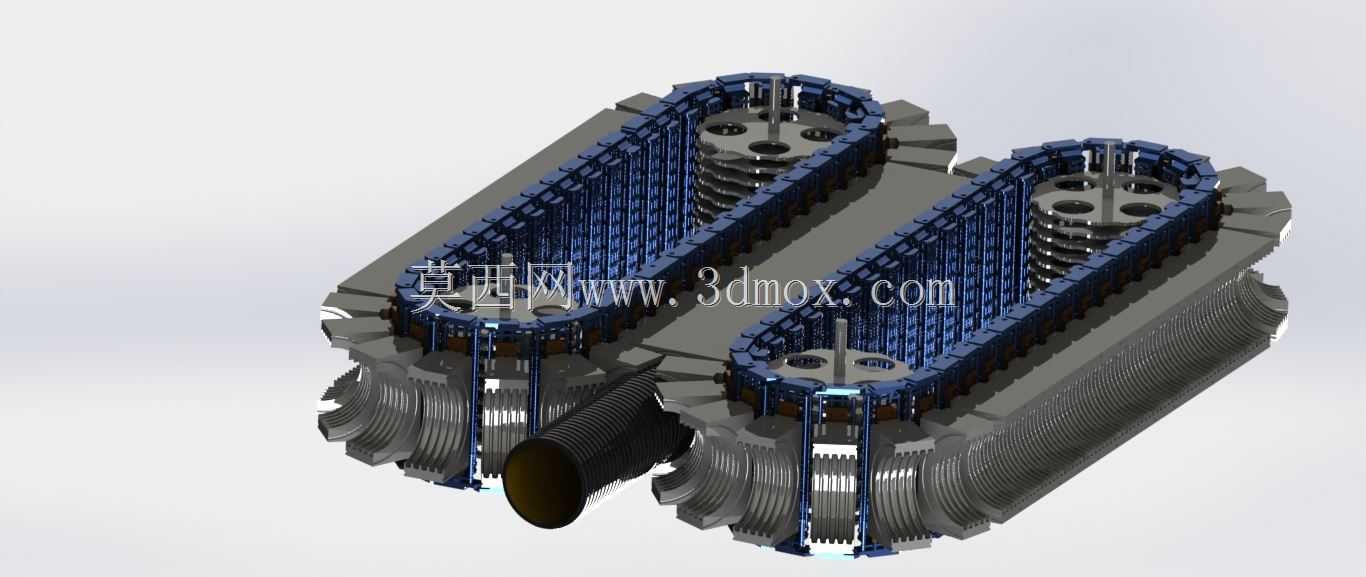

　　这套三维结构呈现的是塑料双壁波纹管连续挤出成型工段的核心模组，主要服务于市政排水、农田灌溉、线缆护套管、建筑排污等大口径柔性管材的批量制造场景。设备沿管材输送方向呈长条形贯通布置，上下成对排布的链式成型模块随牵引链条循环移动，模块合拢后围成与波纹管外壁波纹轮廓完全吻合的封闭型腔，熔融态塑料从挤出机模头同时挤出内外两层管壁，外层在真空吸附作用下紧贴模块型腔形成环形加强波纹，内层保持平滑贯通，两层在波峰位置熔合为一体，最终成型出外壁带环状加强筋、内壁光滑的双壁结构管材。

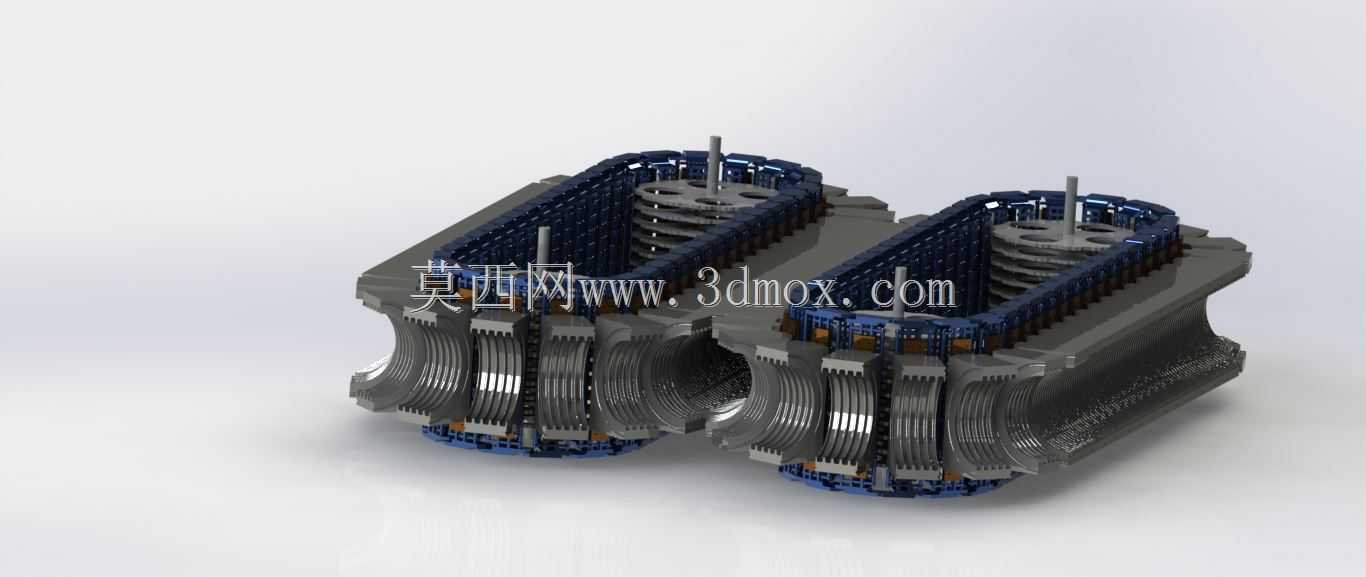

　　从结构设计逻辑来看，整套模组采用左右对称的双列链轨布局，蓝色部分为模块承载链架与导向支撑框架，框架沿长度方向分段布置定位销轴与锁紧卡位，每一块成型模块随链条沿直线段行进时精准对位，相邻模块端面紧密贴合，避免型腔漏料或在管材表面形成合模飞边。链架两端设置回转导向轮，模块随链条走完成型直线段后沿圆弧轨迹回转返回，循环参与下一段管材成型，链架中部预留的竖向立柱用于安装真空管路、冷却水路与模块定位检测元件，立柱间距避开模块回转路径，保证高速连续生产时模块运行无干涉。

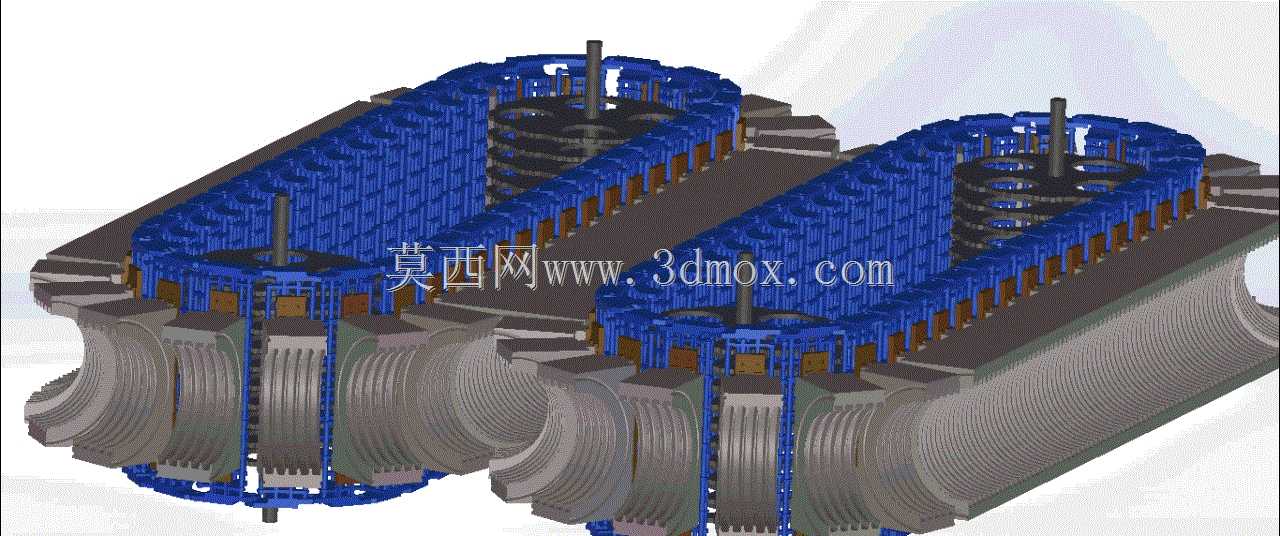

　　灰色成型模块的型腔直接复刻波纹管的波峰、波谷轮廓，模块内壁沿圆周分布细微真空吸附孔，外层熔融料进入型腔后可快速贴壁定型，模块内部预埋冷却流道，通入循环冷却水后可在数秒内带走塑料热量，让波纹形状在离开合模段前完全固化。设备入口端对接挤出模头与定径套，出口端预留管材牵引、切割工位的安装接口，整体安装边界沿管材轴向延伸，两侧链架外侧预留检修通道，链条张紧机构布置在模组端部，可在长期运行磨损后补偿链节伸长量，保证模块合模精度始终稳定。

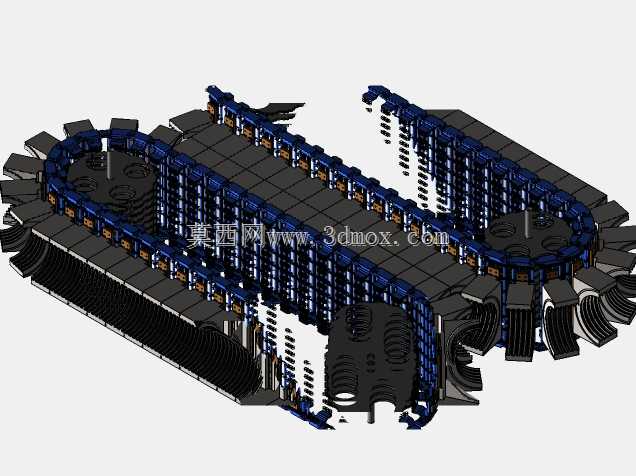

　　建模过程中完整还原了链节铰接关系、模块快装卡扣、支撑立柱的装配位置，既可以用于管材生产线的方案布局校核，也能作为成型模块型腔设计、链轨传动选型的参考结构，帮助设计人员核对模块回转半径、合模间隙、管路走线空间，避免现场装配时出现运动干涉或维护空间不足的问题。
