M10×1.5直槽机用丝锥切削刀具

　　直槽机用丝锥是内螺纹加工环节中应用最广泛的切削刀具之一，这套M10×1.5规格的丝锥三维结构完整还原了量产刀具的全部几何特征，可直接用于工装夹具设计、刀具库选型、加工工艺仿真等场景。从实际加工场景来看，这类丝锥主要装夹在钻床、攻丝机、加工中心主轴或者手电钻的攻丝夹头上，针对碳钢、铸铁、有色金属等常规工件材料，加工公称直径10mm、螺距1.5mm的普通公制内螺纹，常见于箱体零件螺纹孔加工、钣金支架攻丝、模具配套螺纹孔制备、通用机械装配孔加工等工序，是中小批量螺纹加工里成本最低、适配性最强的刀具类型。

　　从结构设计逻辑拆解，整支丝锥分为工作段与夹持段两个核心部分：前端切削部分磨出合理的切削锥角，将攻丝时的总切削余量分配到数个刀齿上，避免单齿负载过大造成崩刃；直槽排屑槽沿刀体轴向贯通，加工脆性材料或者通孔螺纹时，切屑可以顺着槽体直接向前排出，不会堵在孔内刮伤已加工螺纹牙型。校准部分带有完整的螺纹牙型，在攻丝行进过程中逐步修正牙型轮廓、引导丝锥保持轴向进给，保证最终成型螺纹的螺距与牙型角符合公差要求。柄部采用方榫结构，和攻丝夹头的方孔配合传递扭矩，避免攻丝过程中刀具打滑，方头的尺寸边界严格匹配标准夹头的装夹范围，装配时无需额外改制。

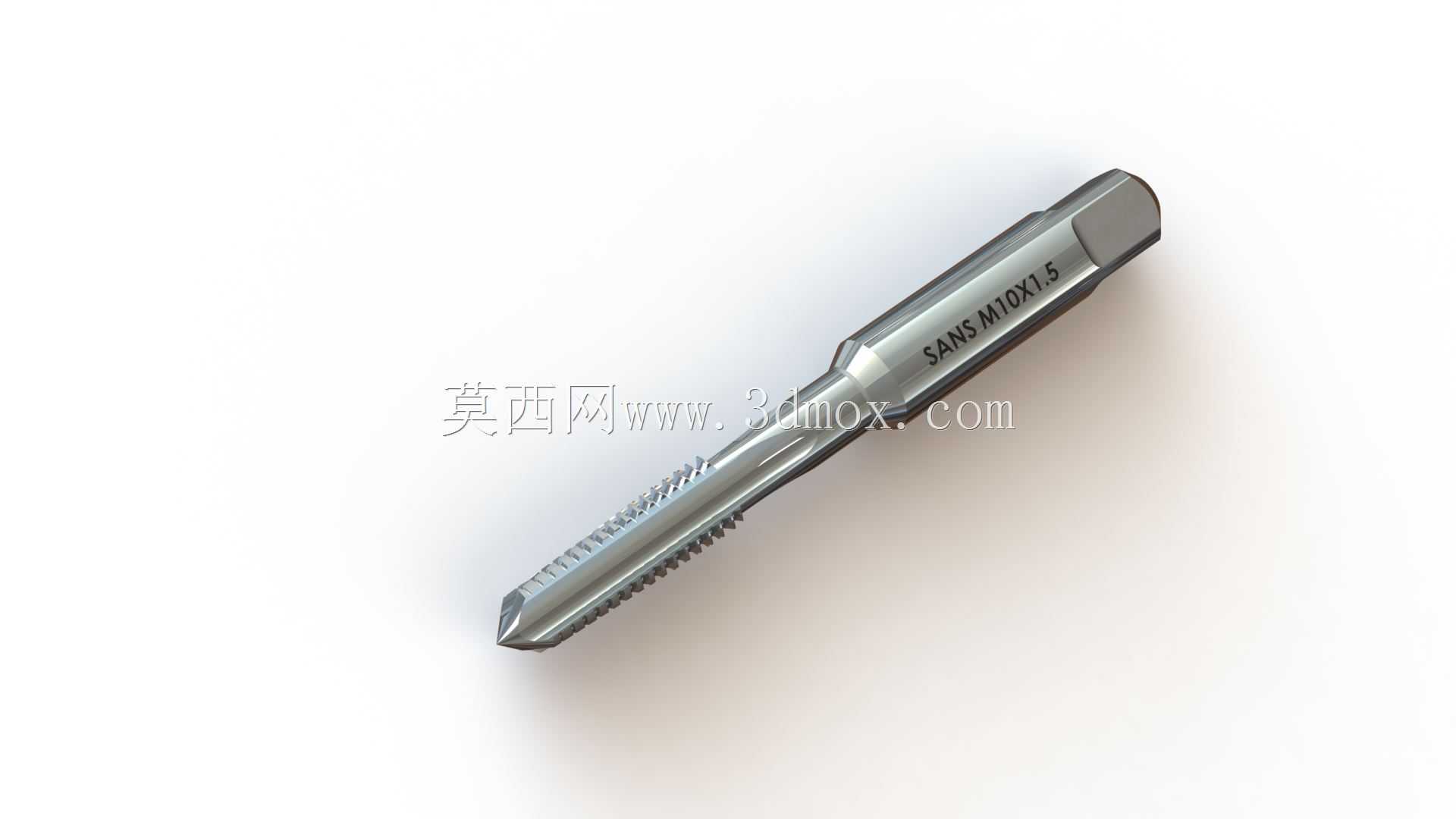

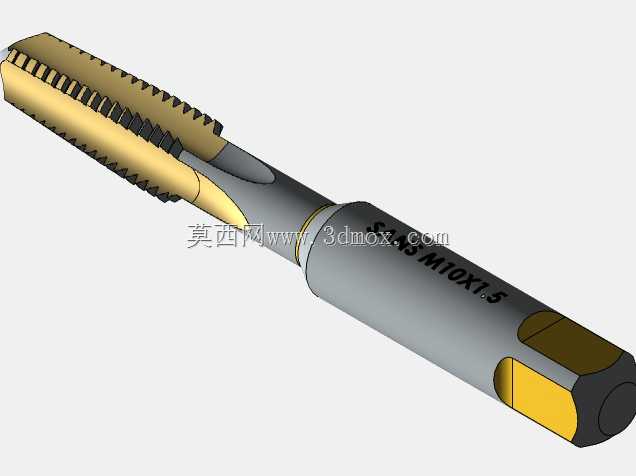

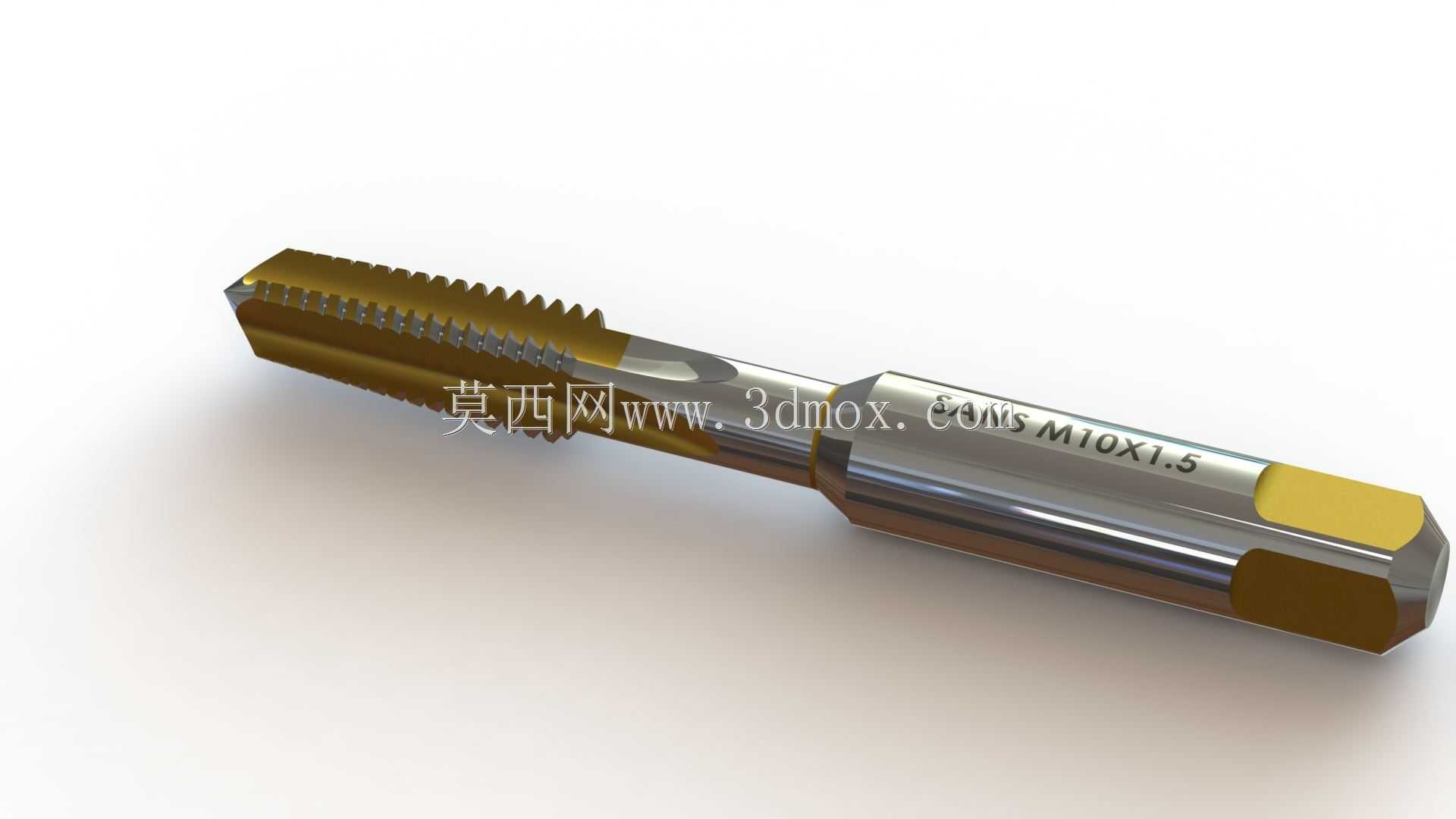

　　建模过程中完整还原了刀体上的规格标识刻印、切削刃口的倒角、槽底的圆弧过渡细节，没有对关键功能结构做简化省略。外形尺寸上，该规格丝锥总长度、工作段长度、柄部直径、方榫对边尺寸均遵循机用丝锥通用标准，在做机床行程校核、刀具干涉检查时，可以直接将模型导入装配环境，验证丝锥攻入深度、夹具避让空间、主轴最低装夹高度等边界条件，避免实际加工中出现刀具撞刀、攻丝深度不足、夹头与工件表面干涉等问题。相较于螺旋槽丝锥，直槽结构结构强度更高，刃磨维护方便，针对通孔攻丝、短切屑材料的加工工况稳定性更突出，是机械加工车间常备的通用螺纹刀具。
