双列辊轴式磁盘阵列存储托架结构

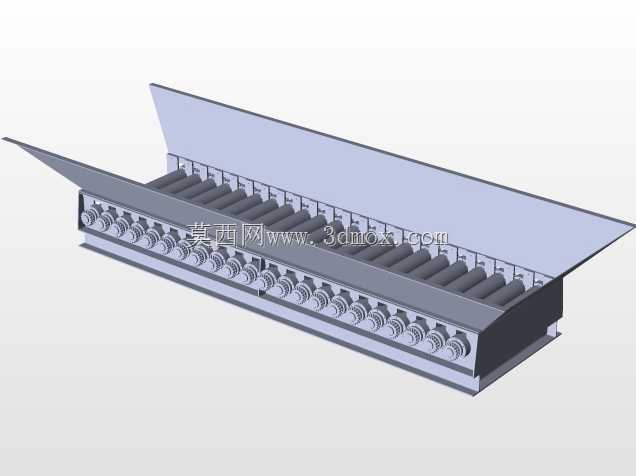

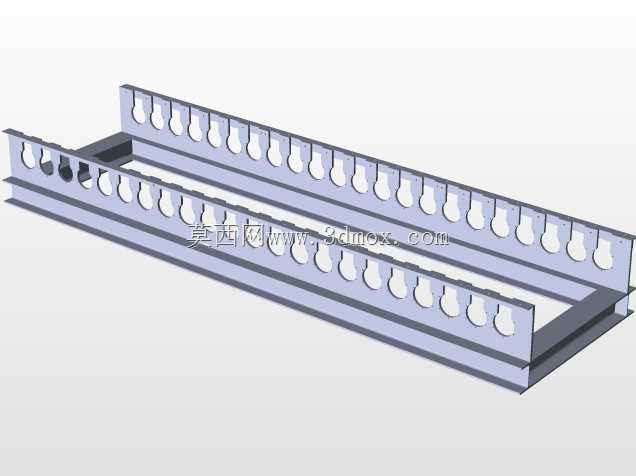

　　该结构面向机房存储设备、工业服务器柜以及批量硬盘检测工位的硬盘承载需求，采用长槽式敞口机架搭配双侧平行排布的辊轴支撑单元，整体沿长度方向形成连续的硬盘输送与暂存通道。机架主体采用折弯钣金拼焊成型，两侧立板与底部承托框架构成刚性基体，顶部向外延展的斜向导料护板可在硬盘推入时自动修正偏斜角度，避免硬盘边角与机架入口发生磕碰。

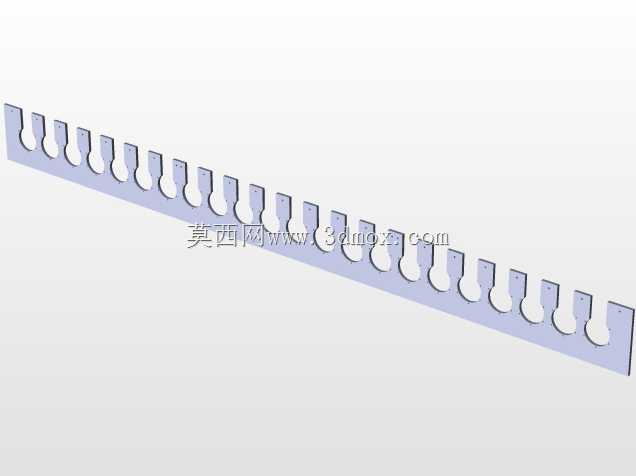

　　从实际使用逻辑看，硬盘沿机架长度方向逐盘放入后，由上下两排交错布置的辊轴提供侧向与底部滚动支撑，辊轴端部带限位轴肩，可约束硬盘横向窜动；滚动接触替代传统滑轨的滑动摩擦，硬盘抽拉阻力更小，也避免硬质壳体表面被刮伤。每一组辊轴都通过独立短轴安装在侧板预留孔位中，轴端采用卡簧限位，单根辊轴磨损后可单独拆换，不需要整体拆解托架。

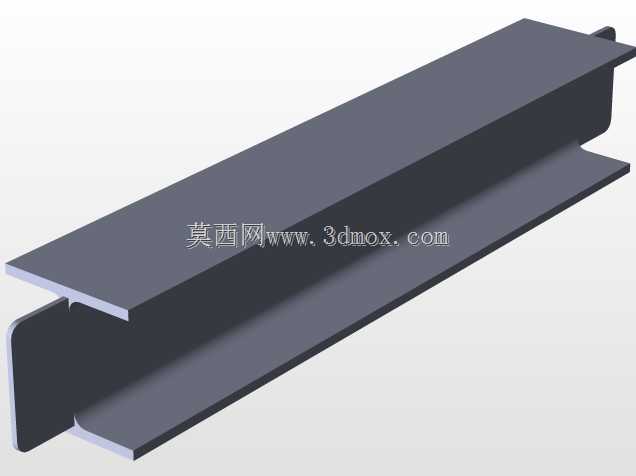

　　建模过程中先依据标准3.5英寸硬盘的外形公差确定单盘容纳槽宽度，再按满配盘位数量推算机架总长，两侧辊轴的中心距严格匹配硬盘壳体厚度区间，保证盘体放入后既不会卡滞也不会出现过大晃动。底部框架预留了机柜安装固定孔位，可直接适配标准服务器机柜的立柱间距，机架两端的收口结构限制硬盘沿轴向滑出，运维人员取放盘体时只需从端部顺辊道抽出即可。

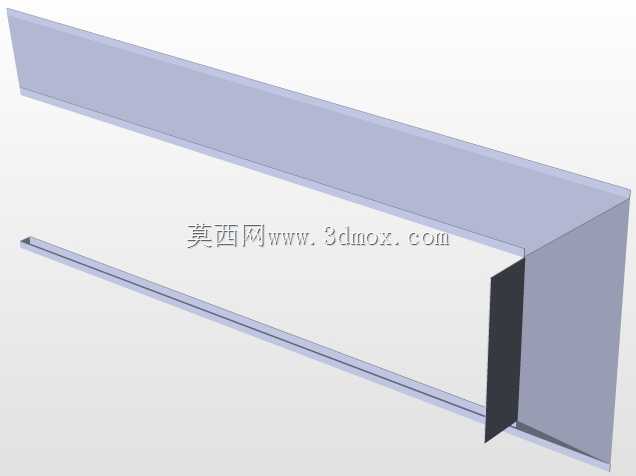

　　结构设计上特意将护板设置为大角度斜面，入口处做圆角过渡，在批量上架硬盘的作业场景中，操作人员无需精准对位即可将盘体滑入辊道，显著降低反复对位的操作强度。辊轴采用等间距阵列排布，相邻辊轴的支撑跨度经过校核，避免硬盘在两辊之间出现挠曲变形；侧板外侧的加强折边提升了长机架的抗扭刚度，满负载状态下机架中部挠度控制在允许范围内，不会因长期承载出现侧弯。该托架既可以作为离线硬盘批量存储的静置架，也可对接硬盘检测流水线作为过渡输送段，盘体在辊道上可顺畅推移，衔接上下游读写检测工位。
