通讯线路布线用敞口式线缆分离收纳槽

　　这款敞口槽体结构在通讯机房布线、弱电柜内部理线、桌面测试台线束归集场景中使用频率很高，日常工程现场里，大量网线、光纤跳线、设备供电线如果直接堆叠在机柜底部，后期排查故障时翻找线束要耗费大量时间，线缆互相缠绕还会拉扯接头，造成光口松动、网线水晶头接触不良这类隐性故障。这个分离槽的核心作用就是把不同功能的线束分区域承托，让强弱电线束分开排布，走线路径清晰可辨。

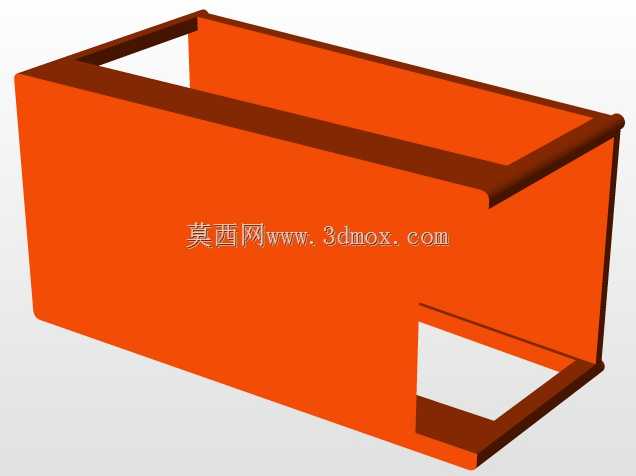

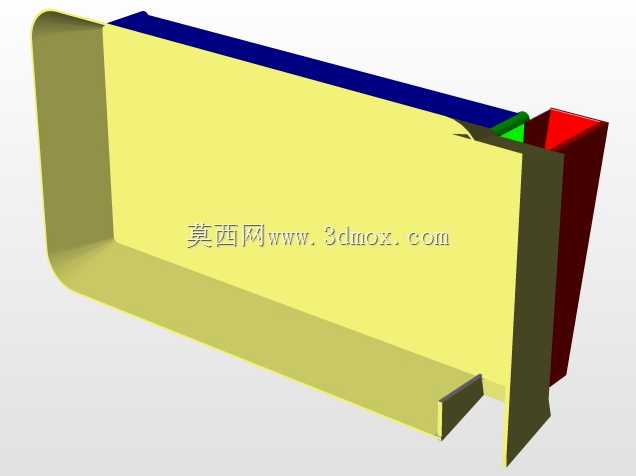

　　从结构外形来看，整体为长条形敞口槽设计，主体采用等厚薄板折弯成型，槽体两侧立边和底部承托面为一体折弯结构，顶部边缘做了外翻卷边处理，这个细节不是单纯的外观修饰：薄板裁切后的锐边如果直接裸露，布线时拖拽线缆很容易割破光纤外护套或者网线绝缘层，卷边之后边缘形成圆滑过渡，施工人员徒手整理线束也不会被钢板锐边划伤，同时卷边相当于在槽口位置增加了一道加强筋，长槽体沿长度方向的抗扭刚度会明显提升，避免槽体悬空安装时出现中部下垂变形。槽体其中一个端侧的下部预留了矩形贯通开口，这个开口是线束进出的通道：槽内归集的线束可以从这个低位开口穿出，对接下方的交换机、配线架端子，不需要把整束线从槽口顶部反复弯折引出，减少线束的小半径折弯，尤其是光纤跳线，弯曲半径小于规范要求会直接增加光链路损耗，低位出线的设计刚好规避了这个问题。

　　设计思路上没有做全封闭盖板结构，是结合现场运维需求确定的：通讯机房线路调整非常频繁，新增设备、跳线改接是常态，敞口结构下运维人员可以直接看到槽内每一束线的走向，新增线束时直接放入槽内即可，不需要拆卸盖板、卡扣，操作效率远高于封闭式线槽。槽体内部没有加额外的分隔肋板，属于大容积通用承托结构，现场可以根据线束数量灵活绑扎扎带，也可以自行加装塑料分隔片把电源、信号、光纤分成不同腔室，适配不同项目的布线规范。

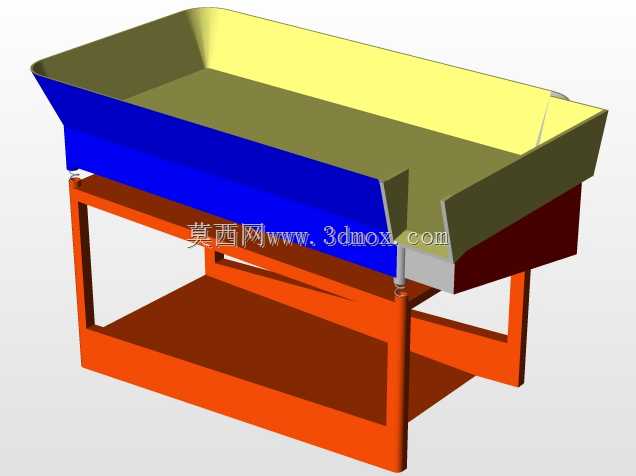

　　安装边界方面，这类槽体通常有两种固定方式：一种是沿机柜立柱横向布置，槽体两端通过折弯边搭在机柜的安装方孔条上，用螺丝直接锁附，槽体长度需要和机柜内部可用宽度匹配，两侧要预留出手指操作螺丝的空间，不能和机柜两侧的PDU电源条产生干涉；另一种是沿墙面垂直安装，作为竖向理线槽使用，此时槽体底部需要间隔预留安装孔，孔位间距按照400到500毫米布置，避免长距离固定时槽体出现拱起。槽体的内部净宽决定了最大容线量，工程上估算时，超五类网线的外径约5毫米，每根线占用的槽内截面积要留足冗余，不能把槽体完全塞满，线束填充率建议不超过槽内净空间的60%，一方面方便后期新增线路，另一方面线束通电后产生的热量可以在槽内空隙自然散出，避免密堆线束温度升高影响传输稳定性。

　　结构建模时要重点注意折弯系数的匹配，薄板折弯的内R角不能设为零，实际钣金加工中折弯处会有自然圆角，若三维模型里做尖角，展开下料后的尺寸会和实际加工件出现偏差，槽口的卷边特征要预留足够的折弯余量，卷边的内径要大于板厚的1.5倍，防止折弯时板材出现撕裂。槽体端部的外翻卷边同时承担了结构限位作用，当槽体搭在机柜支撑条上时，卷边的凸起可以卡在支撑条外侧，避免槽体受线束拖拽时横向窜动。下部的出线开口边缘同样要做折边或者去毛刺处理，开口的四角建议加工出小圆角，避免应力集中，因为槽体承重之后，开口的尖角位置是应力集中区域，长期受线束压载容易从尖角处产生裂纹，圆角过渡可以大幅降低局部应力峰值。

　　实际使用中，这类分离槽不光用在通讯机柜里，自动化设备的控制柜内部也会用到，PLC的IO信号线、伺服电机的动力线、编码器反馈线需要分开走线，避免动力线的电磁干扰耦合到信号线上造成传感器信号误触发，把不同类型的线束分槽或者在槽内分区承托，是电控布线里最基础的抗干扰措施。槽体的敞口高度也有讲究，立边高度过低时，线束堆叠后容易从槽侧滑出，立边过高则会遮挡手指操作，绑扎扎带时不方便，通常立边高度取槽内宽度的三分之一左右，既能挡住线束不会滑脱，又不会过高影响操作。槽体表面做喷塑处理，橙色的外观层一方面可以做区域标识，比如橙色槽专门走强电动力线，灰色槽走弱信号线，现场人员一眼就能区分线路类型，另一方面喷塑层可以绝缘，避免线束外皮破损后和钢板槽体接触引发短路风险。

　　建模过程中还要考虑装配干涉问题，当多个槽体并排拼接延长时，相邻槽体的对接端要做对齐止口设计，避免对接处出现台阶，线束拖拽经过接缝时不会被台阶勾住。槽体底部不需要做完全封闭的平板，在保证承重的前提下可以适当开减重孔，既降低整体重量，安装时搬运更轻便，也能让槽内的灰尘直接落下，不会积存在槽底。整体结构没有复杂的传动件、精密配合面，加工工艺全部为薄板剪切、折弯、冲孔，制造成本很低，但是每一处折边、开口、圆角的细节都直接决定了现场布线的实用性和长期使用的可靠性。
