双轴剪切式缸体破碎撕碎设备

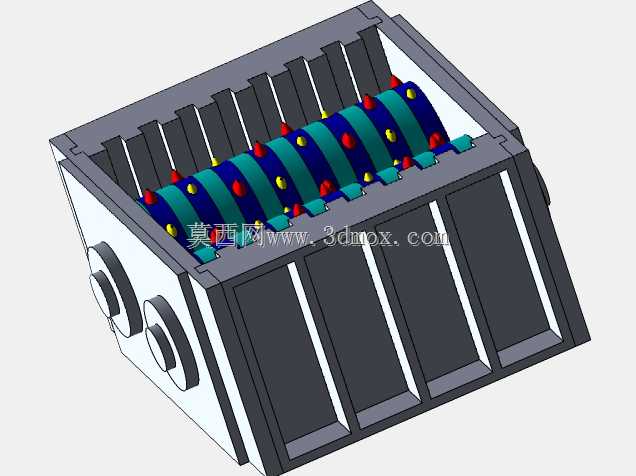

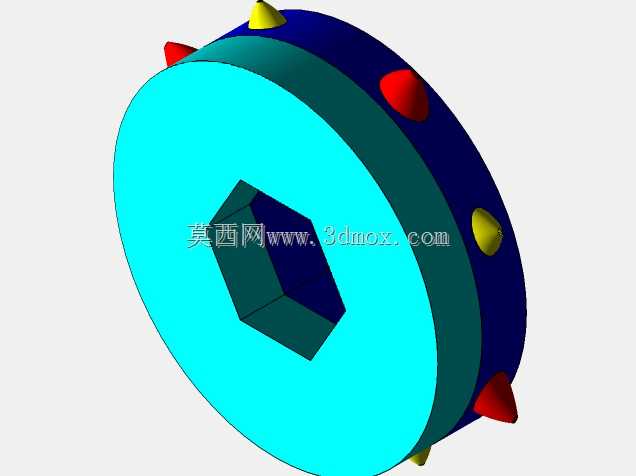

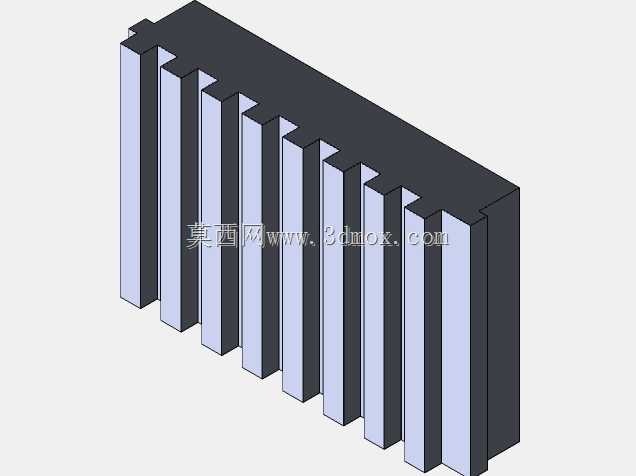

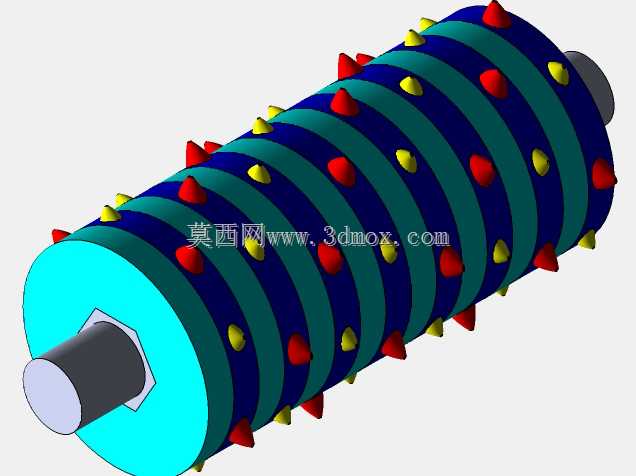

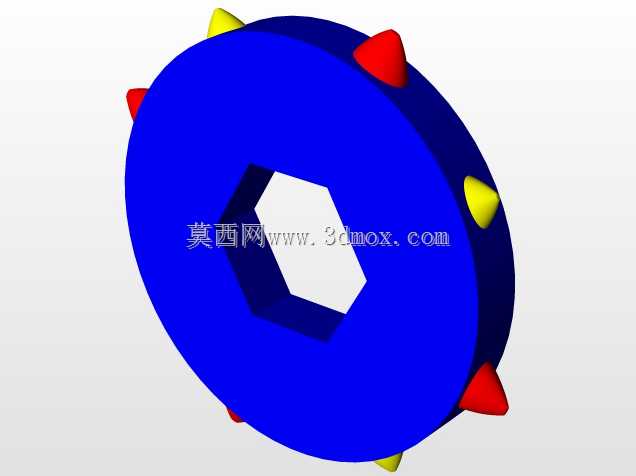

　　这套结构围绕低速大扭矩剪切破碎工况展开，核心是两根平行布置的撕碎刀轴。刀体沿轴向分段排布，相邻刀片在啮合区形成交错剪切刃口，物料进入两轴之间后，先被钩形刀齿拉入咬合间隙，再通过刃口剪切、挤压和撕扯完成破碎。针对发动机缸体这类带铸造壳体、内腔筋板和局部金属厚壁的工件，刀齿需要具备较强咬入能力，因此刀片外缘设置凸起钩料结构，避免大块壳体在腔体内打滑空转；对于纸张、薄纸板类轻质物料，同一刀轴组合也能依靠连续啮合将物料扯成条状或小块，兼顾碎纸功能。破碎腔采用上部敞开的槽体形式，进料口宽度覆盖刀轴有效工作段，侧壁向刀轴啮合区收拢，使物料靠自重和拨料作用持续进入剪切区。腔体内侧布置耐磨衬板，衬板与刀齿外缘保留可控间隙，

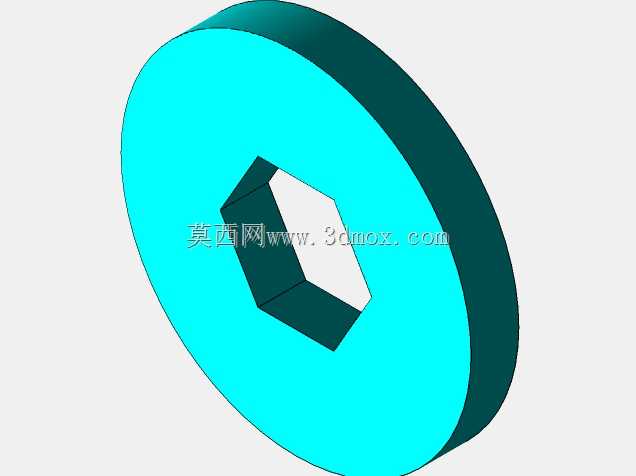

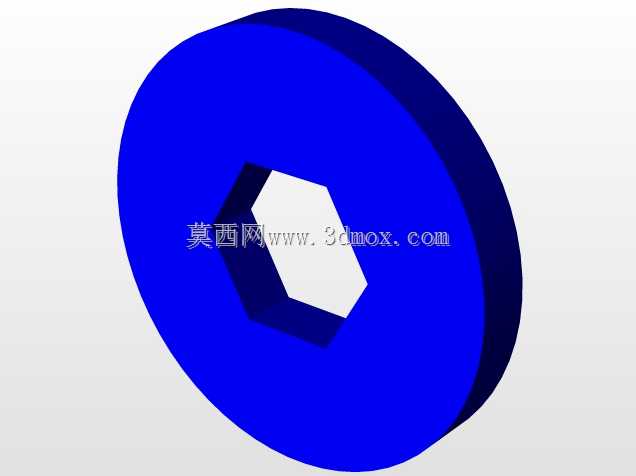

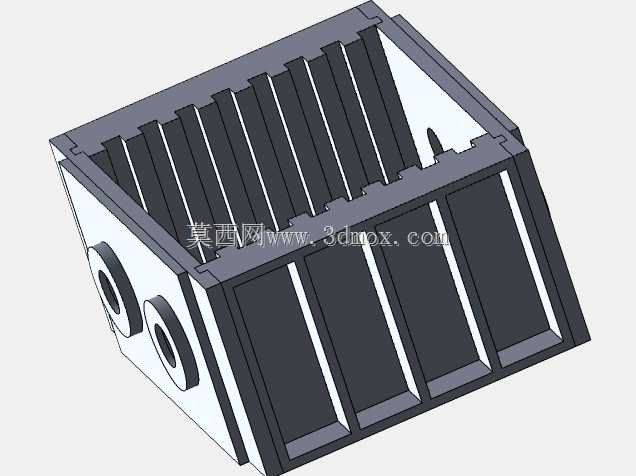

　　既限制未破碎物料从侧边绕过刀轴，也减少箱体本体直接承受磨损。箱体外侧采用竖向加强肋板，肋板沿进料侧壁和端板方向贯通，能够承受破碎过程中产生的交变冲击载荷；端板位置预留轴承座和传动部件安装面，双轴的中心距、轴伸高度和联轴器边界在建模时需要同步校核，防止刀盘旋转包络与机架、护罩发生干涉。传动侧通常配置低速减速机带动两轴反向旋转，轴端承受扭矩和径向冲击，轴承座选用带加强支撑的独立座体，并在轴穿过箱体处设置密封与防缠绕结构。设备底部需要预留地脚安装面，机架载荷通过箱体外壁和底部支撑梁传递到基础；检修时刀轴可从端板方向抽出，刀片、隔套和主轴按轴向装配关系分层定位，便于更换磨损刀体。进料斗上方应保留吊装和投料空间，出料区位于刀轴下方，破碎后物料依靠重力排出，可衔接输送或收集设备。三维建模过程中，重点检查刀片啮合相位、刀齿与衬板间隙、轴系装配顺序以及检修拆卸路径，保证结构既能应对金属壳体的高阻力破碎，也能稳定处理轻薄纸品。
