双活塞液压压料打包压力机结构

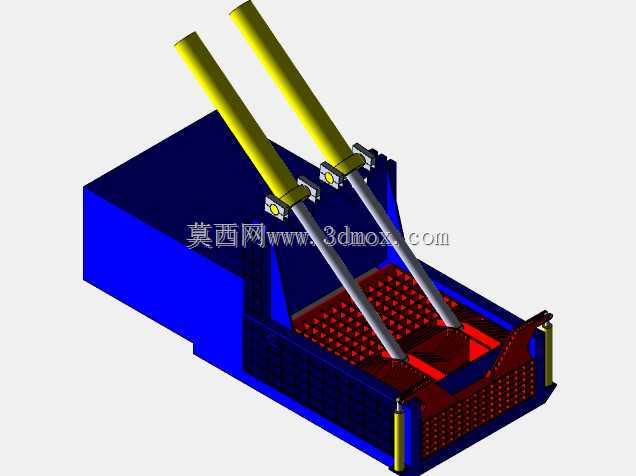

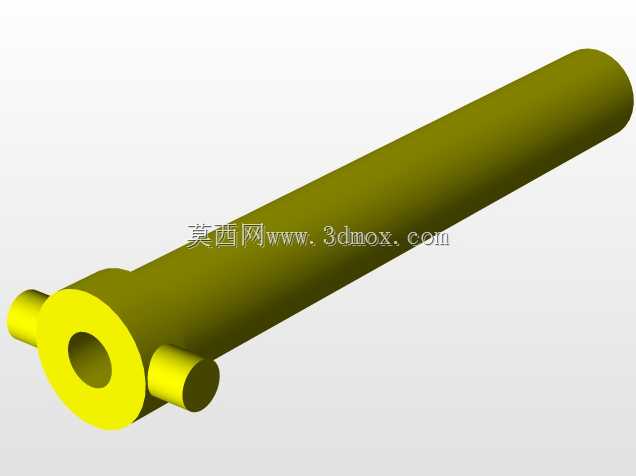

　　该结构面向废金属回收、轻薄料打包、车间边角料减容以及再生资源预处理等场景，核心任务是把松散、占空间且难以直接转运的物料压缩成密实料包。设备采用双活塞并行施压的布置方式，两根长行程压杆从机体后上方斜向伸入压料腔，在推送过程中形成较大的有效压缩行程。相比单缸方案，双活塞结构能够在压头宽度较大时改善受力分布，减少单侧偏载带来的导向磨损，也便于在料箱开口较宽的情况下保持压头运动稳定。

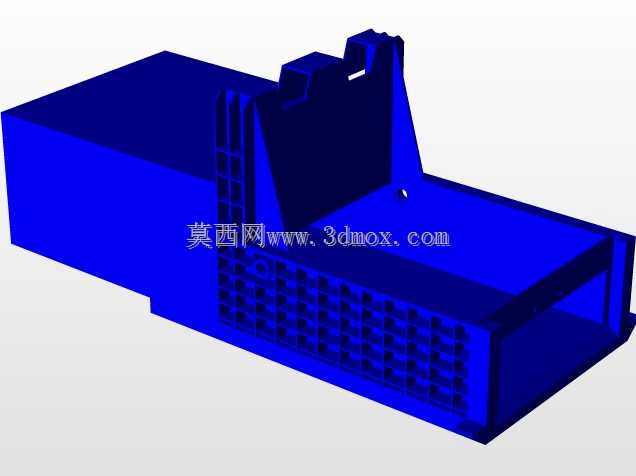

　　从整机布局看，下部为箱形焊接机架，内部形成容纳物料的压缩腔，腔底和侧壁采用格栅式或加强筋式结构，既保留排液、排屑和观察空间，也提高侧板抗鼓胀能力。料腔前端设置可开合或可锁止的挡料结构，物料装填后由压头向前推进，最终在封闭端完成压实；侧面的小型竖向油缸可用于门体锁紧、辅助定位或料包推出，具体动作需要结合液压回路顺序控制。压头与活塞杆之间设置铰接及连接座，能够补偿制造误差并降低偏心载荷对杆体的影响。

　　设计这类设备时，首先要确定料箱有效容积、料包最终密度和单次压缩周期，再反推活塞推力、杆径、缸筒行程以及机架刚度。压料腔内壁不能只按静态外形建模，应考虑物料在高压下对底板、侧板和端门产生的膨胀力，尤其在废钢、铝屑、塑料瓶、纸屑等物料混杂时，局部载荷并不均匀。机架宜采用厚板焊接箱形结构，关键焊缝位置布置加强肋；活塞杆导向区域需要预留支撑、衬套和防护空间，避免碎屑进入运动副。

　　三维建模时可将整机划分为主机架、压料腔、双活塞组件、压头、端门锁紧机构、侧推油缸和管路安装区域。外形边界应重点核对后部油缸伸出长度、上部维护空间、前端出料开门半径以及设备地脚范围。安装现场不仅要容纳本体长度，还要留出投料、出料、检修和液压站接管位置。若用于固定产线，可将设备布置在输送带或料斗下方，使散料连续落入料腔；若用于回收站，则可保留上部敞开投料口，方便抓料机或人工投料。

　　压头前端形状宜兼顾切入和压实，底面与料腔底板保持合理间隙，防止物料反向挤入导向区。端门承受终压阶段的主要反力，锁钩、销轴和门框都应按高载荷部件处理。液压系统设计上，双活塞可采用同步进给或分流控制，保证两个压头速度一致；接近压实终点时转为高压低速，以降低冲击和管路峰值。整机结构强调承载、导向、排料和维护的平衡，适合作为废料压缩设备方案设计、结构校核及非标压装机械参考。
