双足人形行走机器人结构设计

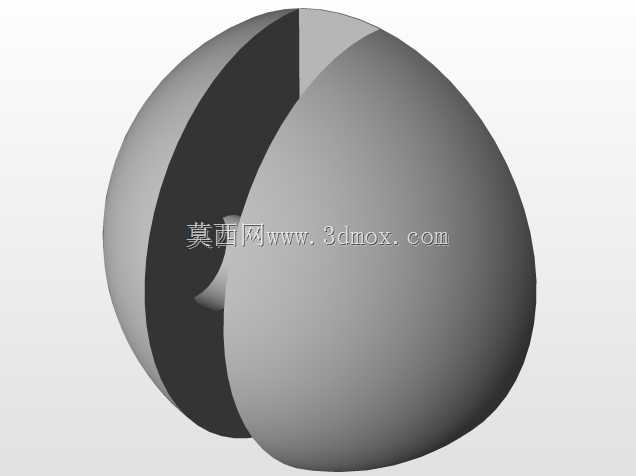

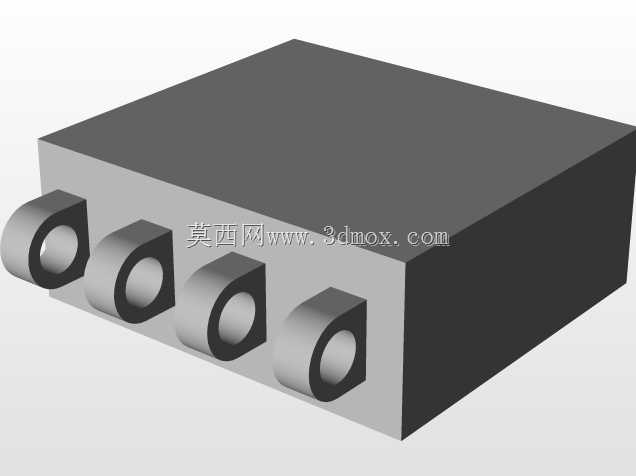

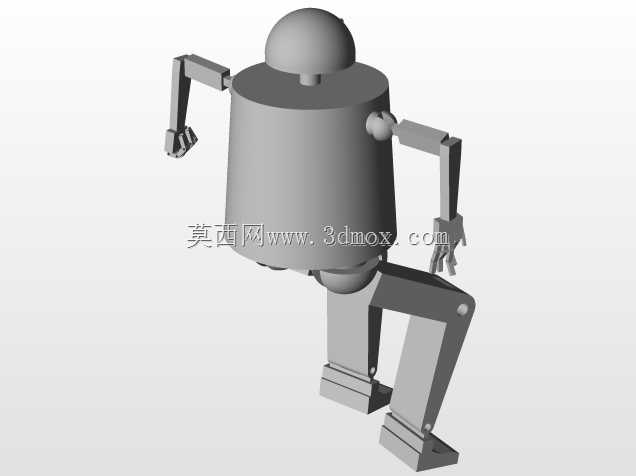

　　这套人形双足机器人本体结构，围绕教学演示、仿生运动验证与小型服务机器人原型开发三类场景搭建。整机采用躯干腔体加双侧上肢、双下肢的经典人形布局，躯干主体为上窄下宽的截顶圆柱腔体，顶部以半球形罩壳封闭，腔体内部预留了控制板、电池与走线的容纳空间，腔体侧壁开设关节连接座，用于上肢肩关节与下肢髋关节的定位装配。

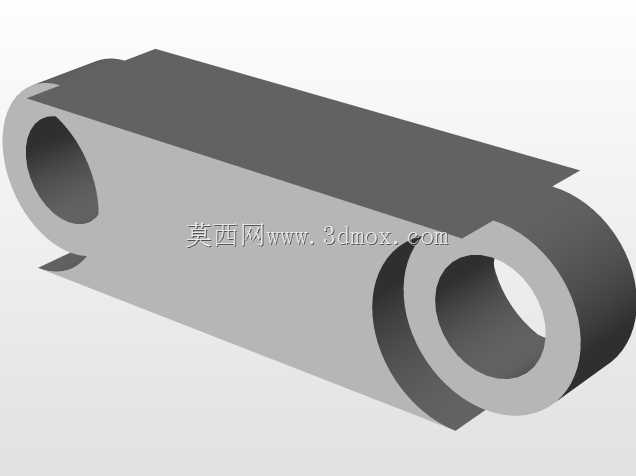

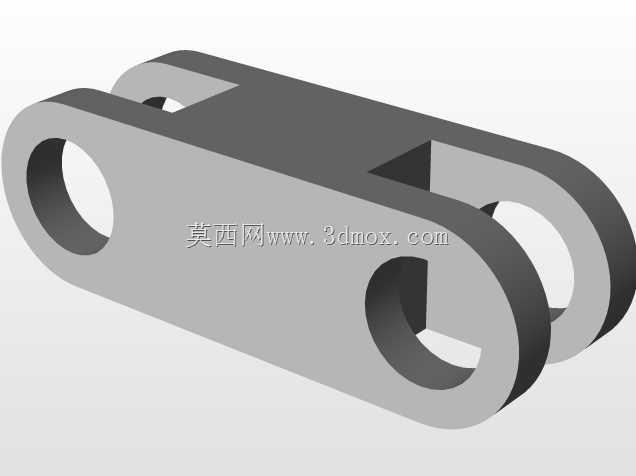

　　从运动功能来看，上肢部分由肩关节回转座、大臂段、肘关节铰接轴、小臂段与末端夹爪组成，肩关节采用侧置凸轴结构实现手臂前后摆动与小幅外展，肘关节通过销轴铰接完成小臂相对大臂的屈伸动作，末端为简易两指夹爪，可完成抓取、握持、手势演示等基础动作。下肢部分承担整机支撑与行走功能，髋关节连接躯干底部与大腿构件，膝关节设置在大腿与小腿之间，采用带铰接孔的板式结构保证屈伸行程，踝关节连接小腿与平板式足部，足部底面为平整支撑面，可在站立时提供稳定支撑面，行走过程中配合髋、膝、踝三个关节的协同动作完成迈步、重心转移。

　　设计思路上优先保证结构的可加工性与装配调试便利性，所有肢体构件均采用规则的板件、块体与回转体组合，没有复杂的异形曲面，既可以通过3D打印快速制作原型件，也可以采用铝合金机加工完成负载能力更强的金属版本。各关节处均预留了同轴铰接孔，装配时可直接穿入转轴与轴承，后期加装舵机或伺服电机时，可直接将驱动元件固定在肢体构件的预留安装面上，不需要对主体结构做二次大幅修改。躯干腔体的大容积设计，把重心集中在整机中部偏下位置，配合宽大的足部支撑面，静态站立时稳定性较好，双足交替支撑阶段也能降低重心倾覆的风险。

　　外形与安装边界方面，整机躯干圆柱直径为整体最大宽度方向的基准，上肢完全外展时的总宽度约为躯干直径的2.2倍，下肢完全直立时的总高度约为躯干高度的1.8倍，足部长度沿前后方向延伸，保证前后方向的支撑跨距。现场布置演示场地时，只需预留略大于上肢外展宽度的横向空间，高度方向预留超出整机总高度百分之十的余量即可。关节铰接处的配合间隙在建模时已按常用转动副配合公差预留，装配后不会出现肢体运动干涉，手臂前摆、后摆以及腿部屈膝、迈步的全行程范围内，各构件之间均保持安全间隙。

　　在实际应用中，该结构可直接作为高校机器人工程专业的运动学教学载体，学生可在现有本体基础上加装舵机、控制器与姿态传感器，验证双足步态规划、重心平衡控制算法；也可作为展会科普演示的机器人原型，更换外壳后用于迎宾、互动展示场景；结构设计阶段的模块化拆分思路，也方便开发者针对不同需求替换更长的肢体段、更大扭矩的关节驱动单元，快速衍生出不同负载、不同身高的人形机器人版本。建模过程中所有构件的装配关系完全按照实际装配逻辑搭建，转动副的轴线位置、连接面的贴合关系都与真实装配一致，导入运动仿真环境后可直接添加关节驱动，模拟行走、摆臂、抓取等连续动作，不需要额外修正结构干涉问题。
