卧式液压金属切屑压块成型机组

　　这套卧式金属切屑压块成型设备，主要面向机械加工车间、金属切削集中处理站以及废金属回收分拣线，用于把松散的钢屑、铝屑、铸铁屑等切削废料压缩成高密度块状料。松散切屑在转运和堆放时占用空间极大，且夹带切削液后容易滴漏污染通道，经过压块后，块料便于叉车搬运、炉料回投和仓储计量，也能在压合过程中促进残液分离，降低废料处理环节的人工与物流成本。

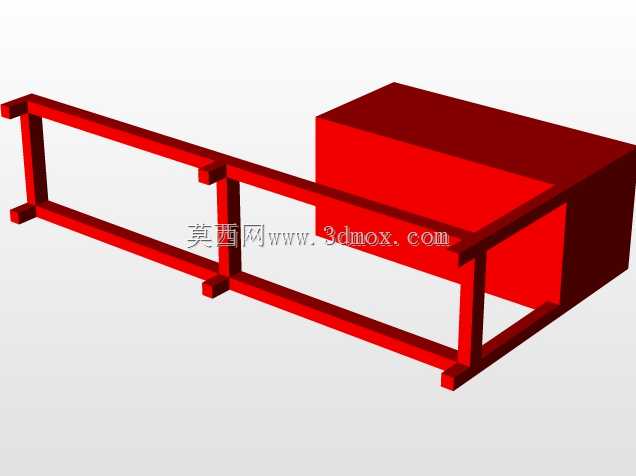

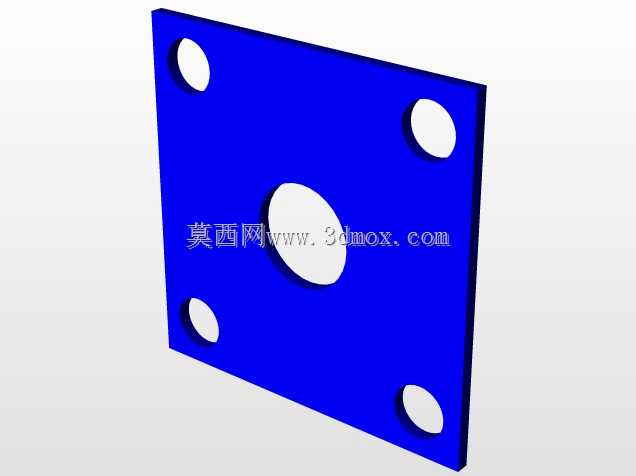

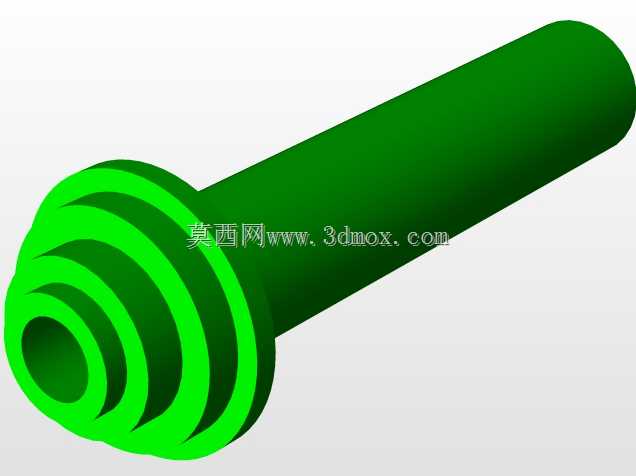

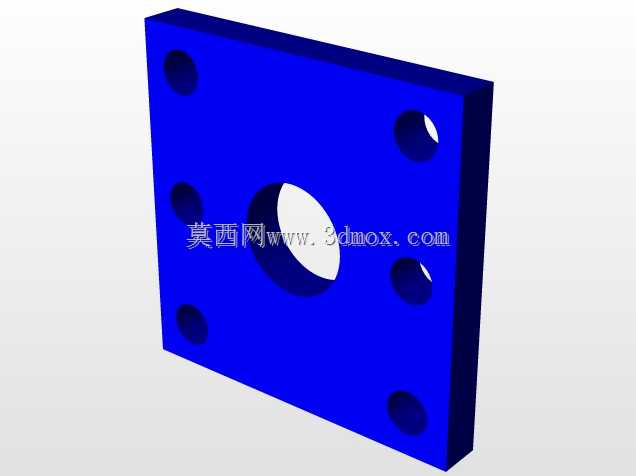

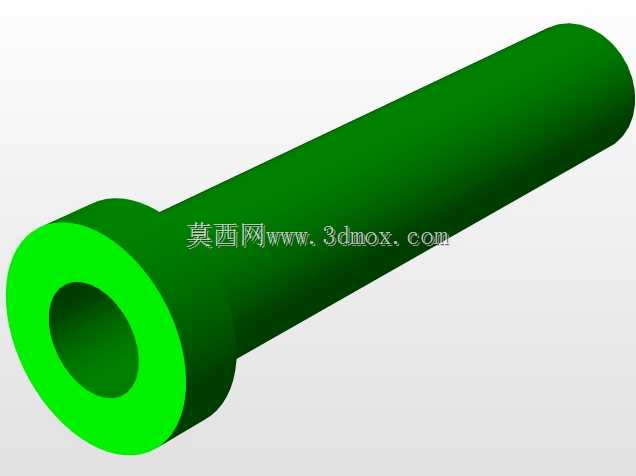

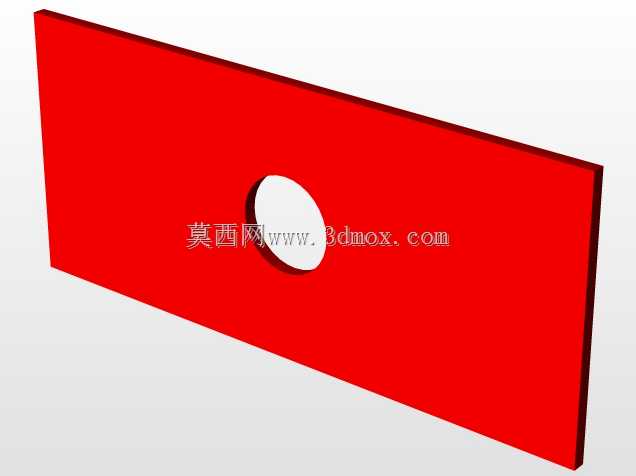

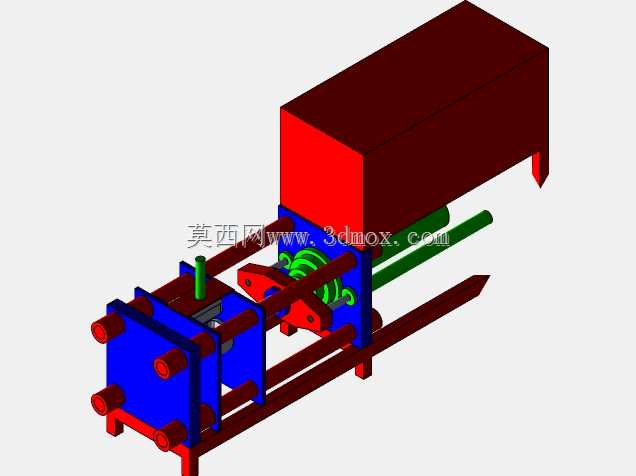

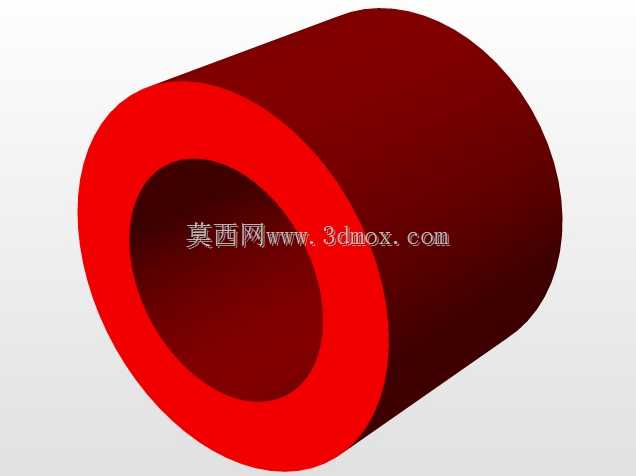

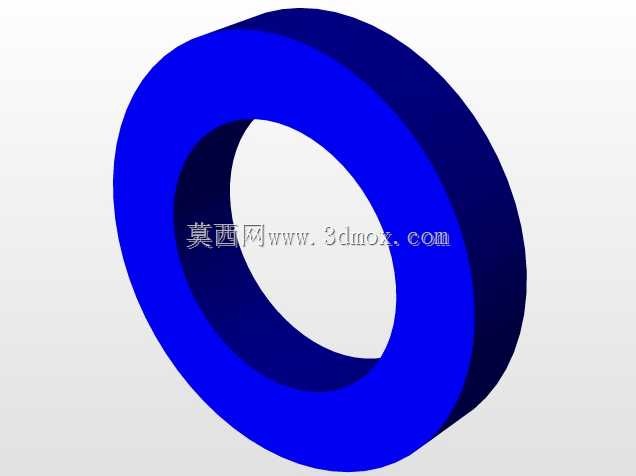

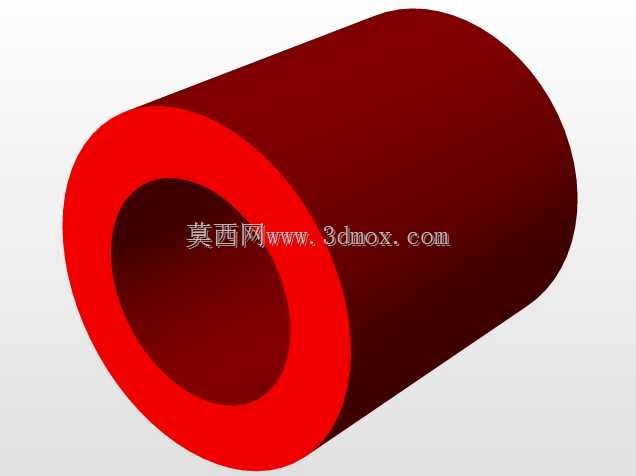

　　从整机布置看，设备采用长床身卧式方案，前端为压实成型腔，中部布置主压执行机构，后部设置动力与箱体区域。床身由纵向梁体和端部承载板组成，承担压合时的巨大反力；前端蓝色框板围绕模腔设置，红色压头沿导轨方向往复推进，将送入腔体内的散屑逐步压实。绿色杆件对应液压缸及导向连接部位，承担推力传递与运动约束；后部深色箱体可容纳动力单元、阀组或防护空间，使外露管路和运动件得到隔离。

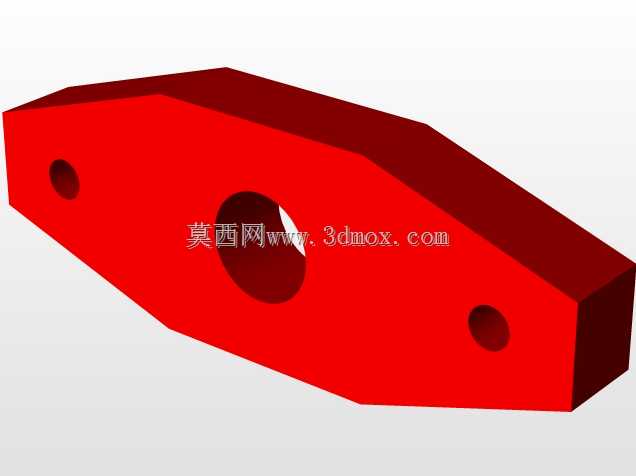

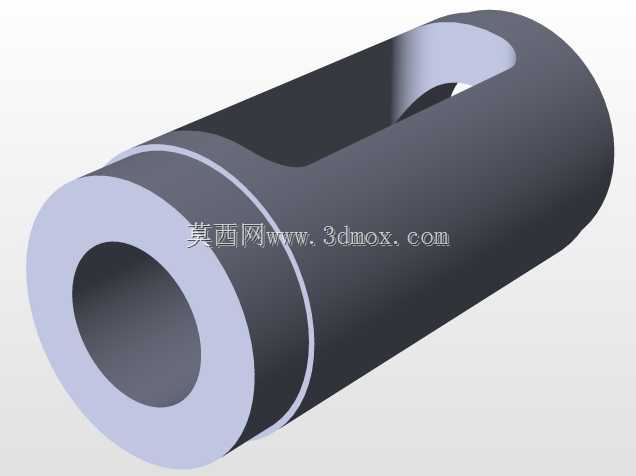

　　结构设计上，压块设备的关键不在外形复杂程度，而在力流路径是否短直、刚性是否足够。主压方向沿床身纵向布置，反力由前端框板、纵向梁和后端支承共同闭合，避免偏载造成机架张开。压头与模腔之间需要保留稳定配合间隙，既要防止切屑挤入导向面，又要保证高压往复运动不卡滞。模型中可见多处铰接与连接座，这类位置在实际工程中通常用于油缸耳环、压头转接和限位件安装，设计时需重点校核销轴剪切、耳板局部承压以及焊缝疲劳。

　　安装边界方面，该类设备需要在前端预留块料排出与检修空间，侧面保留送料、清屑和管路维护位置，后部则要考虑液压站拆装、通风以及油品检查。设备基础应承受压合作业时的周期性水平反力，地脚布置不能只按静重量估算，还需结合压头行程、公称压紧力和加料冲击进行复核。若接入自动化产线，前端可对接链板送料或料斗，后端可衔接块料输送、集料箱和切削液收集槽。

　　功能实现上，散屑经投料区进入成型腔后，主压缸推动压头低速前进，随着容屑空间减小，切屑发生塑性咬合和体积压缩；达到设定压力或行程后保压，使块料形成稳定外形，随后压头退回并完成出块。对于长卷屑，通常还需在前段配置破碎或预压机构，否则容易搭桥、架空，影响单次充填密度。模型整体把机架、压头、油缸连接、端部模腔和防护箱体的空间关系表达清楚，适合用于压块设备方案评审、布局干涉检查、液压执行件选型以及非标废料处理线的前期结构设计参考。
