螺旋弹簧式阻尼缓冲减震构件

　　该阻尼缓冲构件主要用于需要吸收冲击、衰减振动并控制往复位移的机械连接部位，常见于小型车辆悬架、移动设备减振支撑、试验台架隔振以及工业装备的弹性限位环节。其核心作用是在两个相对运动部件之间提供可控阻力，把外部冲击能量转化为热耗散，同时依靠螺旋弹簧储存和释放弹性势能，避免刚性碰撞造成结构损伤。

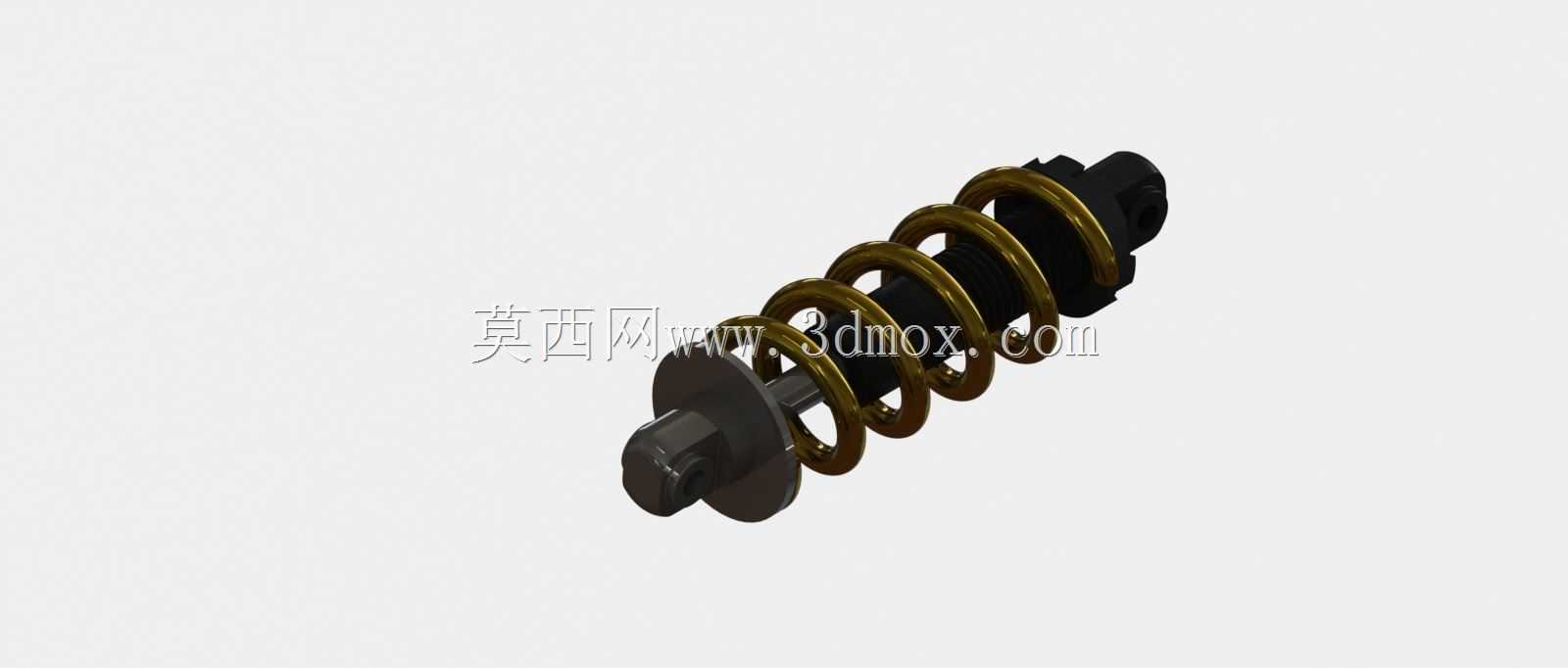

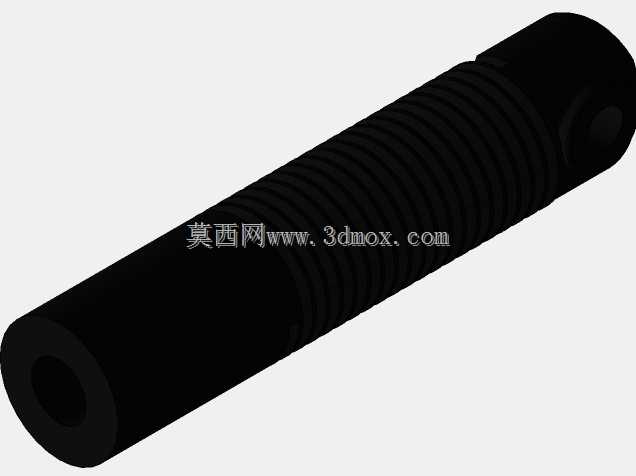

　　从结构组成看，模型围绕中心阻尼杆布置圆柱螺旋压缩弹簧，弹簧两端通过端部安装座和限位结构进行约束。上端连接部位采用带孔耳座形式，便于通过销轴与机架或摆臂形成铰接；下端则设置带六角特征的连接端和盘状支撑面，可配合螺母完成轴向固定。这样的两端结构能够适应一定角度摆动，在悬架跳动或设备受载变形时减少附加弯矩，保证弹簧沿近似轴线方向压缩。

　　弹簧采用多圈连续螺旋形态，圈距均匀，端部与安装座之间留有明确支承边界。设计时需要重点确认弹簧自由高度、预压缩量、工作行程以及并圈位置：预压不足会导致空载晃动，预压过大则会压缩有效行程并提高初始载荷。阻尼杆外轮廓与弹簧内径之间应保留合理间隙，防止在偏载、侧向力或制造误差条件下发生弹簧擦碰杆体。端部盘片直径略大于弹簧外径，可在极限压缩时承担弹簧端面定位，避免弹簧脱出。

　　实际选型中，这类构件并非单纯承受静态压力，而是在反复压缩和回弹中工作。外部路面冲击、设备启停惯性或台架振动传入后，弹簧先提供回复力，阻尼部分则抑制弹簧过快回弹，使振幅逐次衰减。若阻尼偏弱，系统会出现多次振荡；若阻尼过强，则会使支撑趋于刚性，降低隔振效果。因此弹簧刚度、阻尼行程和端部连接强度需要匹配负载质量与激励频率。

　　安装边界方面，三维建模时应保留两端销轴孔中心距作为关键尺寸，并校核最大压缩状态下的总长度、最小安装空间以及周边摆臂运动包络。上端耳座宽度、孔径和下端螺纹规格直接决定互换性；下端六角结构可为拧紧提供受力面，盘状端面则用于承受弹簧压紧力。侧向布置时还要检查弹簧在全行程中是否与相邻支架、线束或护罩干涉。

　　模型外观将弹簧金属光泽、黑色阻尼主体和端部连接件区分表达，便于在装配评审中识别材料区域和运动关系。结构细节虽不复杂，但涉及弹性元件、铰接连接、轴向限位和疲劳寿命等多个工程要点，适合作为减振机构设计、悬架结构练习以及小型缓冲装置选型参考。
