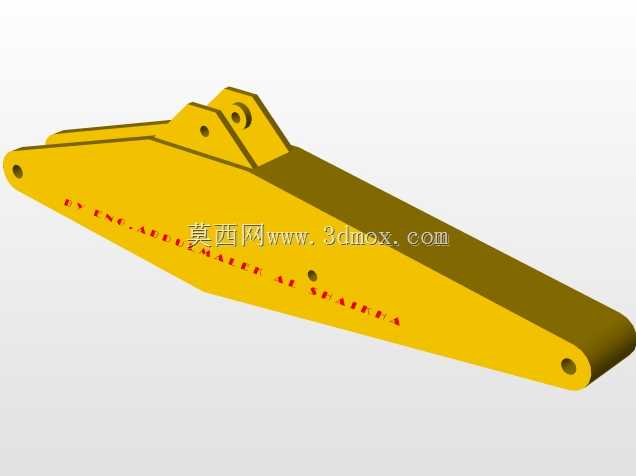

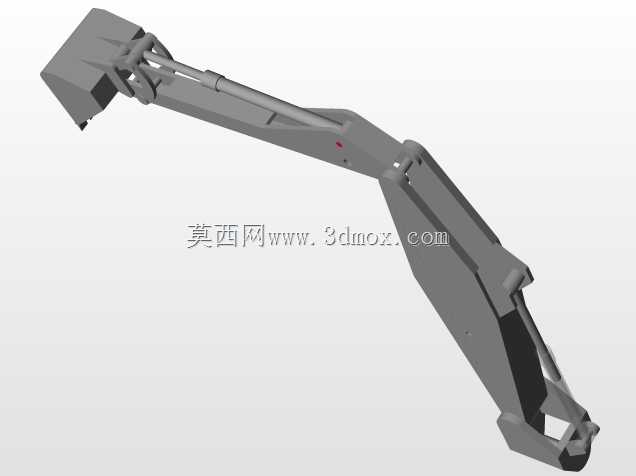

该三维结构呈现的是小型挖掘装备上使用的折叠式工作臂总成,整体由靠近机身的下动臂、中段弯折臂体、前端铲斗连接段以及多组液压执行元件组成,各臂节之间通过销轴铰接,能够在举升、收斗、深挖和卸料动作中形成连续的姿态变化。臂体采用箱型焊接截面思路,外侧轮廓随受力路径逐渐变化,在铰点附近保留较宽的支承区域,向臂身中部过渡时收窄,既控制构件自重,也为弯矩较大的位置留出足够的板厚与加强空间。

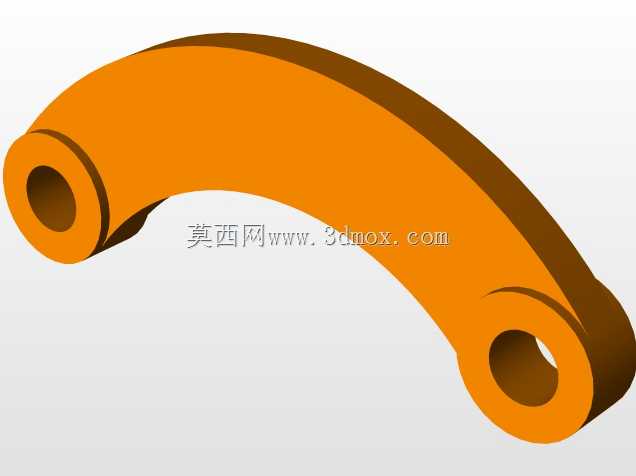

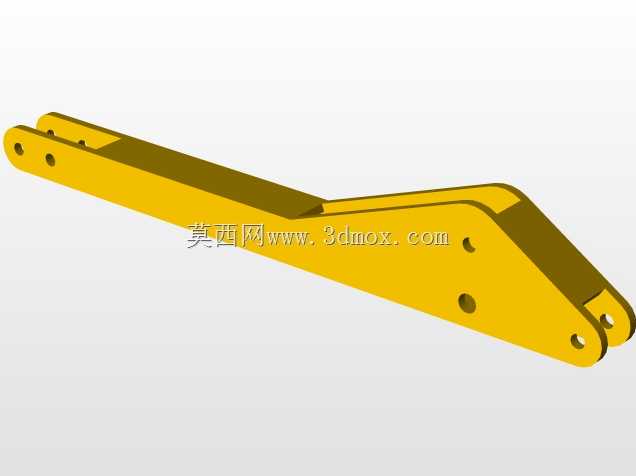

从实际作业场景看,这类工作臂多用于小型土方开挖、沟渠清理、厂区散料整理和狭小场地拆除作业。臂架折叠后可降低运输状态高度,展开后又能获得较大的挖掘半径和卸料高度。前端铰点用于连接铲斗、摇臂和连杆,液压缸伸缩时通过四杆机构把直线运动转化为铲斗回转动作,使切削、装料和倾卸能够在同一工作循环内完成。中部油缸主要控制斗杆相对动臂的夹角,决定挖掘深度和收回距离;靠近机身的油缸则承担举升与下降,影响整机在不同地面高度下的作业范围。
建模时需要重点核对各铰点的同轴关系和运动干涉边界。销轴孔中心距决定油缸行程利用率,若臂节转折角度设置过小,铲斗在深挖位置容易与斗杆发生碰撞;若开口角度过大,又会使收回状态占用过多尾部空间。臂体两侧板、端部封板和铰点加强板应围绕孔位形成封闭传力路径,油缸支座不宜孤立布置在单板上,通常需要跨接两侧板并增加衬套区域,以承受反复推拉产生的局部载荷。

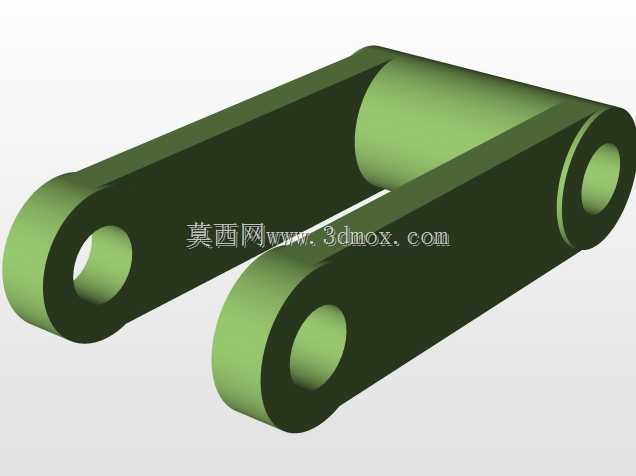

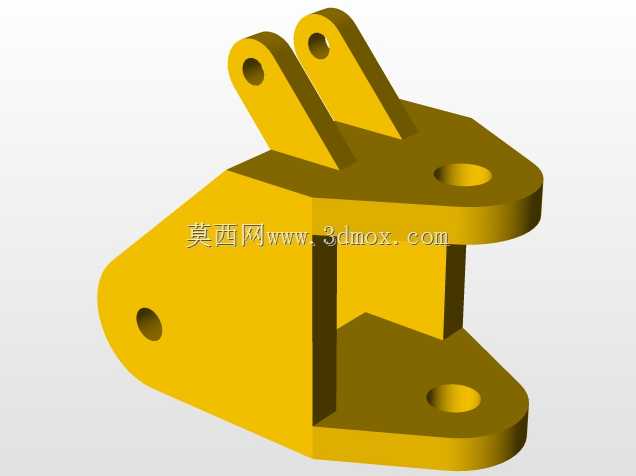

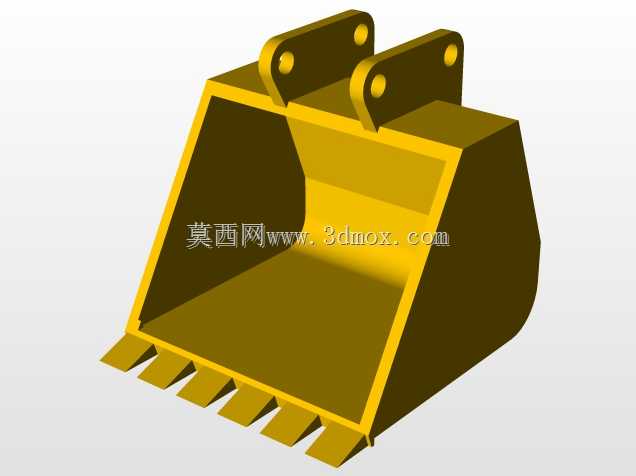

安装边界方面,臂架根部铰点需要与回转平台上的支座匹配,根节开口宽度、销轴直径和润滑通道位置都要与主机架保持一致。液压管路沿臂体侧面布置时,应避开臂节折叠夹角区域,并在弯折半径处预留管夹和防护板。铲斗端的连杆铰点、油缸吊耳和斗杆尖端孔位需按同一装配基准校核,保证满斗举升、近点挖掘和高位卸料三种极限姿态下均不出现结构接触。该模型对工程机械工作装置设计、铰点优化和液压动作校核具有直接参考价值。
