挖掘机动臂前端斗杆结构三维造型

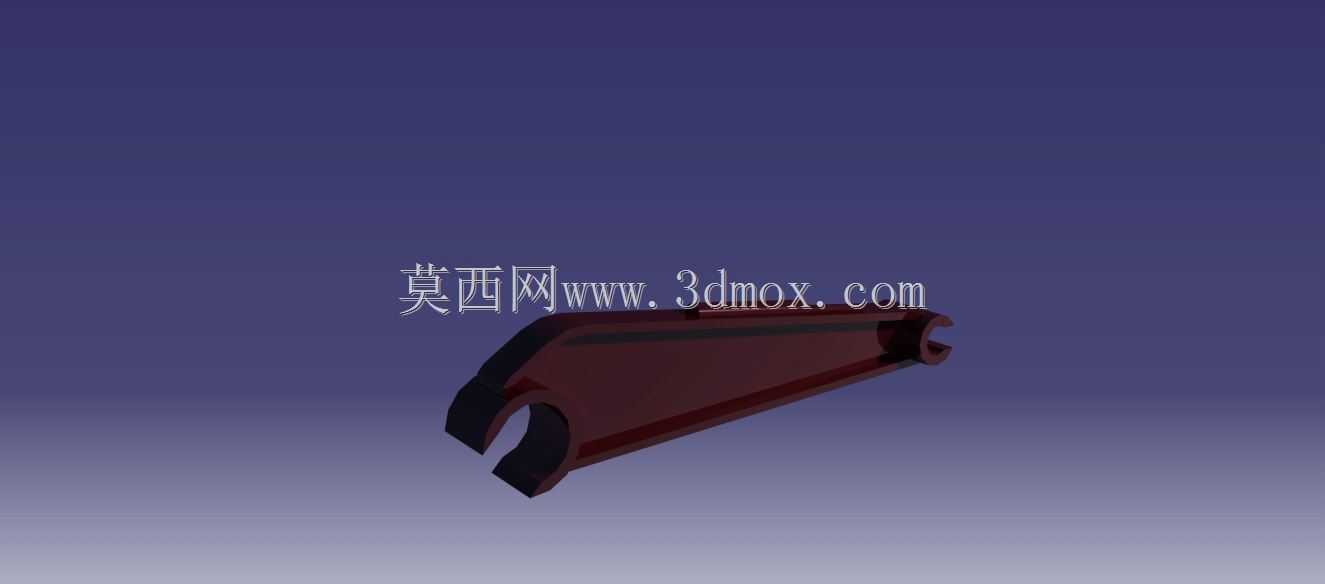

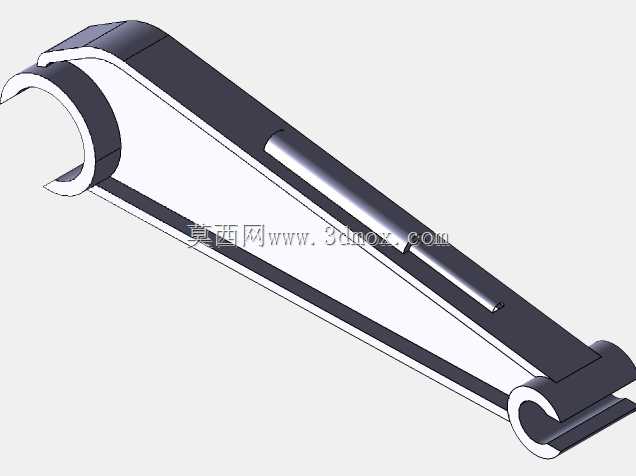

　　这套结构件的建模思路完全围绕工地重载工况展开，没有做多余的装饰性曲面，所有轮廓都服务于受力传递和装配干涉避让。先从安装边界说起：斗杆后端的铰接叉口要和动臂前端的销轴座完全对合，销轴孔的同轴度、两侧叉耳的开档宽度都严格按照实车装配公差预留，周边留出了动臂举升、收斗时的摆动间隙，不会在全行程动作里和动臂腹板、液压油缸缸筒发生磕碰。前端的叉形接口用来连接铲斗连杆和摇杆，孔位布局匹配标准六吨级小挖的工作装置连杆机构，换装破碎锤、抓木器等属具时，铰接点位置也能兼容常用属具的安装尺寸。

　　从实际用途来看，这个前臂是挖掘机工作装置里传递挖掘力的核心承力构件，土方开挖、沟槽清理、场地整平、破碎作业里，铲斗受到的切削阻力、偏载冲击力都会先作用在斗杆上，再顺着铰接点传递到动臂和回转平台。设计时没有采用等厚直板的简陋结构，整体是变截面的箱型弯臂形态：靠近后端铰接点的区段截面高度更大，腹板厚度向受力集中的销轴座位置逐步过渡，既可以抵消挖掘时巨大的弯曲弯矩，也能控制构件整体自重，避免前端工作装置过重导致整车前倾、抬升车尾的稳定性问题。臂体侧面预留了液压管路的敷设空间，铲斗油缸的进出油钢管可以沿着臂身内侧走线，管卡安装座的位置避开了臂体摆动时的拉扯区域，胶管弯曲半径满足液压系统的耐压、耐弯折要求，作业中不会被碎石剐蹭、也不会在臂体屈伸时被挤压。

　　建模过程中先搭出各铰接孔的中心轴线骨架，把动臂、斗杆、摇杆、铲斗油缸的运动轨迹在装配环境里做了全行程校验：从斗杆完全外伸到完全回收的整个动作区间，各构件之间的最小安全间隙都控制在合理范围，不存在静态装配没问题、动作到极限位置就顶死干涉的问题。臂体的弯折角度经过匹配优化，兼顾了最大挖掘深度和最大卸载高度：当斗杆向外摆出时，铲斗齿尖可以伸到地面以下足够深度，挖深沟槽时不需要频繁移动整机；抬臂卸料时，斗杆收拢后铲斗的高度足够让土方直接卸到自卸车货厢里，不会刮蹭车厢挡板。

　　受力层面的设计细节也贴合工地实际：两侧销轴孔的位置都做了局部加厚的凸台，销轴穿过的部位是整个构件应力最高的区域，加厚凸台可以分散销轴对孔壁的挤压应力，避免长期重载后孔位出现椭圆变形、旷量异响。臂身的轮廓过渡全部采用大圆角衔接，没有尖锐的直角转角，从根源上减少应力集中点，遇到石块撞击、偏载扭转的时候，裂纹不会从转角位置萌生。整体外形紧凑，六吨级小挖的配套斗杆安装后，整机运输时工作装置放平的总高度、总长度都符合小型工程设备的道路转运要求，不需要拆解臂体就能用普通平板拖车转场。

　　日常维护的设计考量也融入了结构里：铰接销轴的注油通道位置预留了操作空间，黄油枪可以直接对准油嘴加注润滑脂，不需要拆开周边盖板就能完成保养；臂体表面的平整区域可以方便喷涂防锈漆面，工地泥水冲刷后也不容易在死角积淤，清理维护的工作量很低。不管是用于小型挖掘机新机开发的结构验证，还是给老旧设备做替换臂件的逆向设计参考，这套三维造型都完整还原了实车斗杆的装配关系、外形轮廓和结构特征，工程师可以直接在这个基础上做有限元受力分析、液压管路布局校验、属具适配改造，省去从零测绘搭骨架的大量重复工作。
