起重机吊钩总成三维结构设计

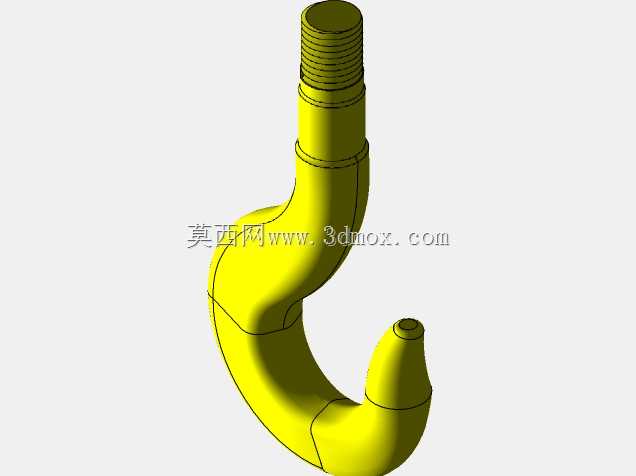

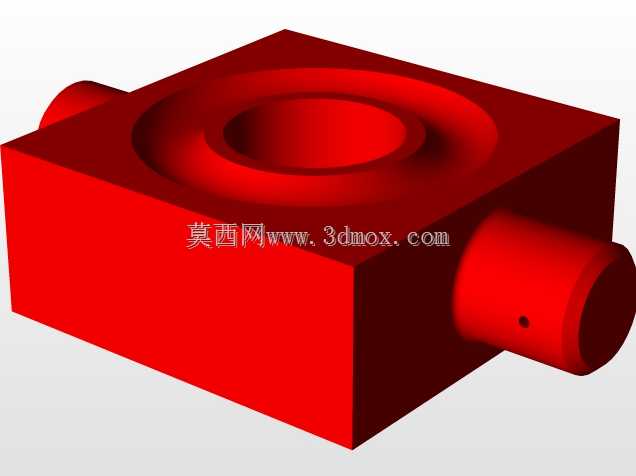

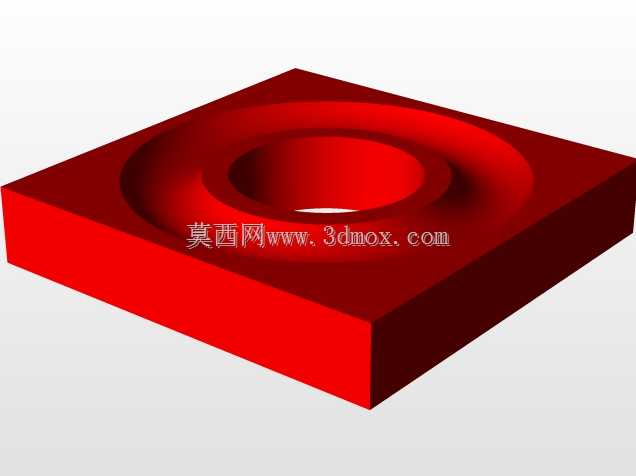

　　该模型呈现的是起重设备中典型的吊钩总成结构，包含钩体、横梁、夹板、滑轮、螺纹紧固件及侧向销轴等关键部件，整体用于桥式起重机、门式起重机、电动葫芦或小型吊装设备的取物环节。吊钩位于总成下部，采用带安全曲率的钩形轮廓，钩尖向上回收，可在挂取钢丝绳、吊索具或吊环后限制载荷滑脱；钩身通过上部螺纹段与横梁、螺母及止动结构连接，形成可承受竖直拉力的传力路径。横梁承担滑轮与夹板之间的载荷传递，两侧夹板对称布置，既约束滑轮轴向位置，也为上部吊点提供连接空间。滑轮嵌入夹板之间，绳索绕过轮槽后将提升力分布到轮轴和横梁，减少绳索与承载件之间的摩擦。侧向红色销轴用于夹板与横梁或相关连接件的铰接定位，装配时需保证销轴同轴度和端部防脱，避免受载后出现窜动。

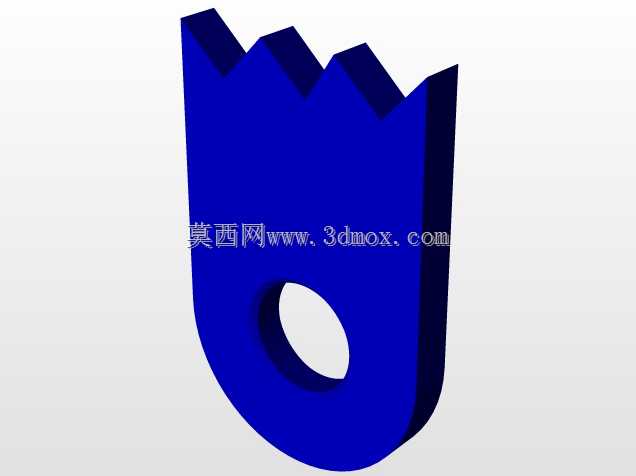

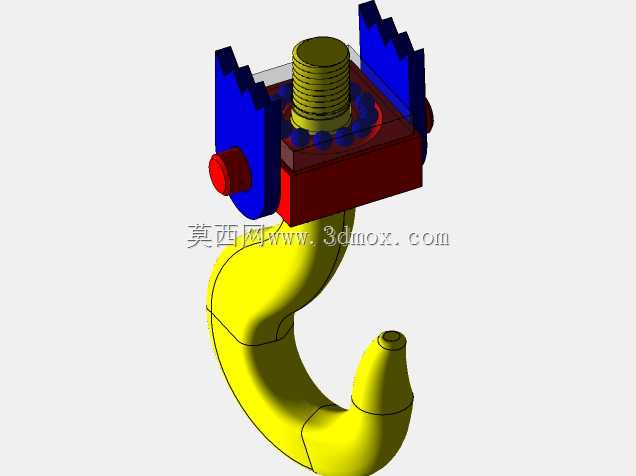

　　建模过程中，钩体曲面需要重点控制钩身内侧弯曲半径、截面过渡和钩尖收口角度，这些几何特征直接影响挂索便利性与应力分布；上部螺纹段则体现了吊钩与横梁之间的可调连接关系，螺母压紧后可锁定钩体轴向位置。夹板外形采用带齿状或加强轮廓的板件表达，既展示板材切割后的边界，也便于观察内部滑轮与横梁的装配层次。实际应用中，这类吊钩总成常安装在起升机构钢丝绳末端，作业时随小车或葫芦升降，用于车间设备检修、钢材搬运、模具吊装、港口货场转运等场景。选型和结构校核时，需要关注钩体额定载荷、横梁跨度、滑轮绳槽直径、夹板开档尺寸以及上部连接螺纹规格；安装边界上，总成顶部需与起升钢丝绳或吊具框架匹配，下部钩口周围应保留足够空间，便于吊索挂取和摘钩，同时避免钩体在摆动时与横梁、夹板或被吊物发生干涉。模型通过分色区分不同零件，能够清晰表达吊钩承载链、滑轮绕绳区和夹板铰接关系，适合用于起重吊具结构分析、装配演示以及吊装部件方案沟通。
