带多孔法兰盘的重载主销连接构件

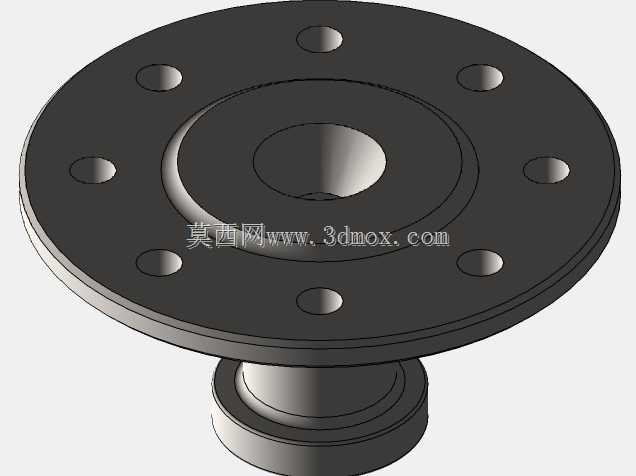

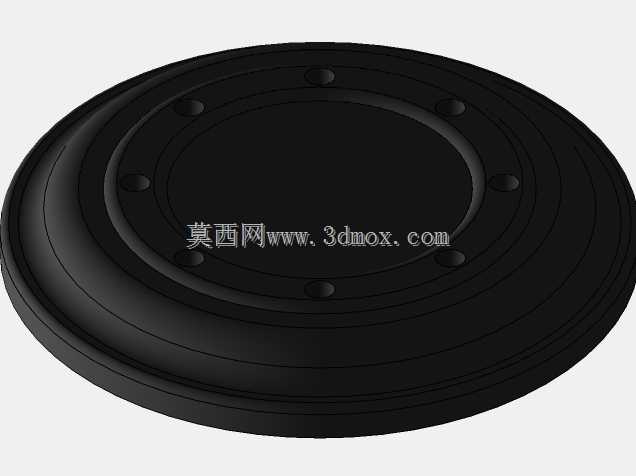

　　该主销构件的结构主体由上部圆形法兰盘与下部阶梯轴销两段同轴特征组成，法兰盘端面上沿圆周均匀分布8个贯通安装孔，中心区域设置环形凸台与中心沉孔，下部轴销采用两级阶梯圆柱结构，轴肩位置预留装配定位面，整体轮廓回转对称，无复杂异形曲面，加工与装配基准统一。在商用车底盘、挂车转盘、重型牵引座的铰接点位中，这类主销承担转向铰接与载荷传递的核心作用：法兰端面通过8组紧固件与牵引座或转盘上盖板锁止贴合，下部阶梯轴销插入对应支座的衬套孔内，车辆行驶过程中垂向冲击、横向转向力矩、纵向牵引拉力均通过该构件在上下两个连接部件之间传导，轴肩台阶可限制轴销轴向窜动，避免铰接点位出现松脱旷量。建模过程中先以回转中心线为全局基准搭建草图，法兰外圆、各段轴销直径、

　　中心沉孔深度均通过同轴旋转特征生成，保证所有回转面的同轴度公差符合装配要求；法兰端面上的8个安装孔采用圆周阵列方式排布，阵列中心与主销回转中心重合，孔位分度误差控制在装配允许范围内，孔口边缘做轻微倒角处理，避免紧固件安装时出现应力集中。设计阶段需重点核对两处安装边界：一是法兰盘外径与对接部件的安装面尺寸匹配，8个孔的分度圆直径要和对接法兰的螺栓孔位完全对齐，孔的内径适配对应规格的高强度螺栓，保证紧固件穿装后法兰面可完全贴合无间隙；二是下部阶梯轴销的各段直径、有效配合长度要和衬套、支座孔的尺寸链匹配，最下端轴段可预留润滑脂注油通道的布设空间，轴端倒角方便衬套压装时导向。实际工况下该构件长期承受交变冲击载荷，

　　法兰与轴销衔接的圆角过渡位置是应力集中高发区，建模时圆角半径不能过小，避免热处理与载荷作用下出现开裂风险；中心沉孔既可以减轻构件整体自重，也可作为装配时的对中定位基准，部分工况下还可容纳润滑储油结构。这类铰接主销的结构形式也可迁移应用到工程机械回转平台、重型工装翻转铰接点、大型设备转轴连接位，选型时只需根据实际承载吨位调整法兰厚度、轴销直径与安装孔数量，即可适配不同载荷等级的铰接需求，建模时所有配合面均预留合理公差余量，方便后续工程图导出与加工工序对接。
