汽车盘式制动卡钳壳体结构设计

　　这套卡钳壳体的建模思路，是从整车制动系统的边界约束倒推出来的，而不是先画外形再凑安装点。实际装车场景里，它要卡在制动盘外缘，内侧容纳活塞与摩擦片，外侧通过两个支耳上的销孔与转向节或支架形成浮动连接，因此壳体的开口宽度、钳体跨距必须严格包住制动盘厚度加两侧摩擦片的磨损行程，任何一处干涉都会导致拖磨或回位不良。

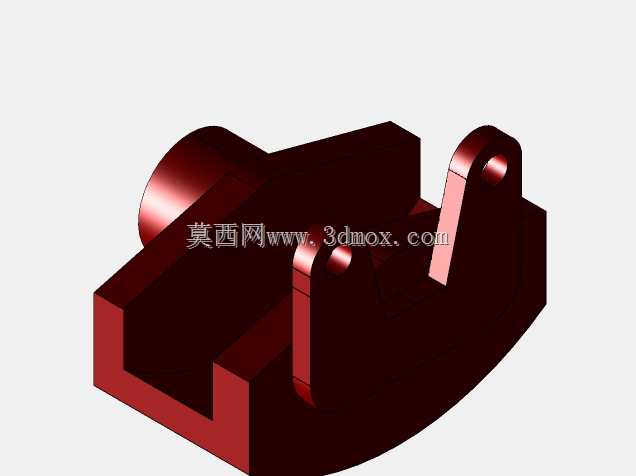

　　从结构上看，模型呈现的是典型的浮动钳本体：一侧是较深的缸筒腔体，用来布置活塞、密封圈与制动液腔；另一侧是弧形的钳指梁，跨过制动盘后压住外侧摩擦片。缸筒所在的块状区域壁厚并非均匀分布，液压力作用下缸孔要承受径向胀形，所以口部与底部过渡圆角处做了加厚，而钳指梁则采用弯弧加立筋的形式，把制动力从外侧背板顺畅传递到钳体，避免制动时钳口张开变形。两个带孔支耳向上伸出，销孔轴线与缸孔轴线平行，这是浮动钳滑动导向的关键，孔位同轴度和中心距直接决定卡钳能否沿销平稳平移。

　　建模时最先要锁定的是安装边界：销孔中心到缸孔中心的距离决定了卡钳相对制动盘的对中性；缸孔内径决定活塞面积，进而和轮缸压力、所需制动力矩挂钩；钳体内腔的弧形轮廓要避让制动盘外圆，二者之间留出散热与泥水排出的间隙。壳体下方的开放槽口是为摩擦片装入和磨损后更换预留的，槽口两侧的导轨面要与摩擦片背板配合，起到承受切向制动力矩和导向的双重作用，这两个面的平行度在模型里通过对称约束保证。

　　功能特性上，这个零件把液压推力转化为夹紧力：制动液进入缸筒推动活塞，活塞压内侧摩擦片贴盘，同时反作用力推动钳体沿导向销滑动，使钳指梁带动外侧摩擦片也压向制动盘，两侧夹紧实现减速。因此壳体既要耐液压脉动，又要有足够的刚度控制钳体变形量——变形过大会让踏板行程变长、制动发软。模型中缸筒与钳指之间的连接桥采用了大截面过渡，正是为了降低桥部的弯曲变形，而支耳与本体交接处的圆角则是应力集中控制的重点，制动反复加载时这里最容易出现疲劳裂纹。

　　外形尺寸方面，整体轮廓受轮辋内部空间限制，卡钳外弧面不能与轮辐干涉，最高点的支耳还要避开转向节和减振器的运动包络。建模过程中需要把制动盘半径、偏距、轮辋内壁曲线一起调入做间隙校核，钳体外侧的弧形走向基本贴着制动盘圆周，既节省空间又保证刚度。缸筒尾部的封闭端预留了放气螺钉和油口的凸台位置，虽然本模型聚焦壳体本体，但这些接口的凸台高度和螺纹底孔位置必须在结构上留出，否则后续装配会无处接管。

　　从工艺视角看，这类壳体多为铸造成型后加工缸孔与销孔，模型里所有非加工面都带有拔模斜度意识，壁厚过渡平缓，避免铸件出现缩松。缸孔内壁、销孔内孔、摩擦片导轨面属于后续机加工面，在三维结构上预留了加工余量对应的凸台基准。钳体上的加强筋走向顺着制动力传递路径布置，筋高受限于周边间隙，筋厚则兼顾铸造流动性，不会出现孤立的厚大断面。

　　在底盘匹配时，还要考虑卡钳的进油口方位、放气螺钉位置是否便于整车管线连接和维护排气，支耳的前后布置决定了卡钳是前置还是后置安装，这会影响制动时的力矩反力方向和噪声表现。模型把这些接口和支耳的相对位置都表达清楚，结构工程师可以在此基础上继续细化活塞、矩形密封圈、防尘套、导向销与摩擦片总成，做运动干涉检查和强度有限元分析。整个壳体的价值在于它是制动卡钳的承载骨架，所有力流、液路、安装导向都汇聚在这一个铸件上，尺寸链一环扣一环，建模时对缸孔、销孔、钳口跨距这三组核心参数的约束必须优先满足，其余外形再围绕包络和刚度去做收敛。
