30吨石材承载运输台架结构

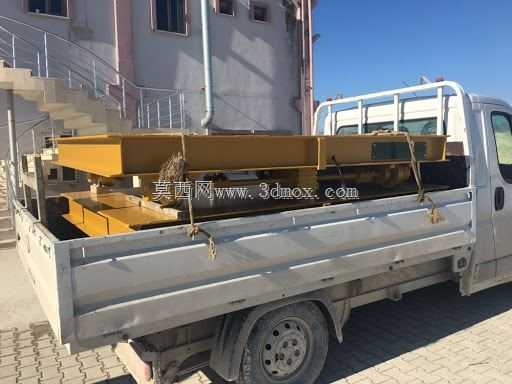

　　这套重载台架主要面向石材加工、荒料转运和车间内部重载移位场景，用来承托30000kg级的大块石材坯料。石材行业的坯料密度高、棱角硬、单点载荷集中，普通平板托盘在长期受压后容易出现板面凹陷、焊缝撕裂或侧向滑移，因此该结构没有采用整板封闭台面，而是用纵横交错的型钢梁拼出格栅式承载面，既减轻了台架自重，又让石材的重量沿梁格分散到多根主梁上，避免局部应力集中在某一块薄板上。

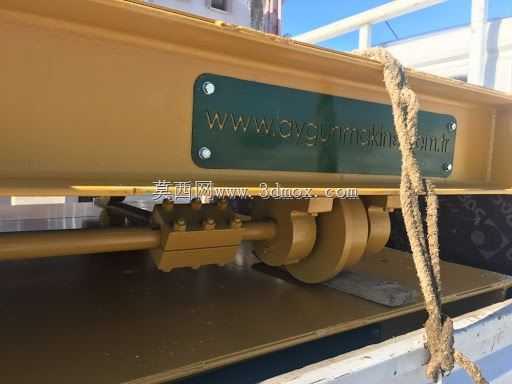

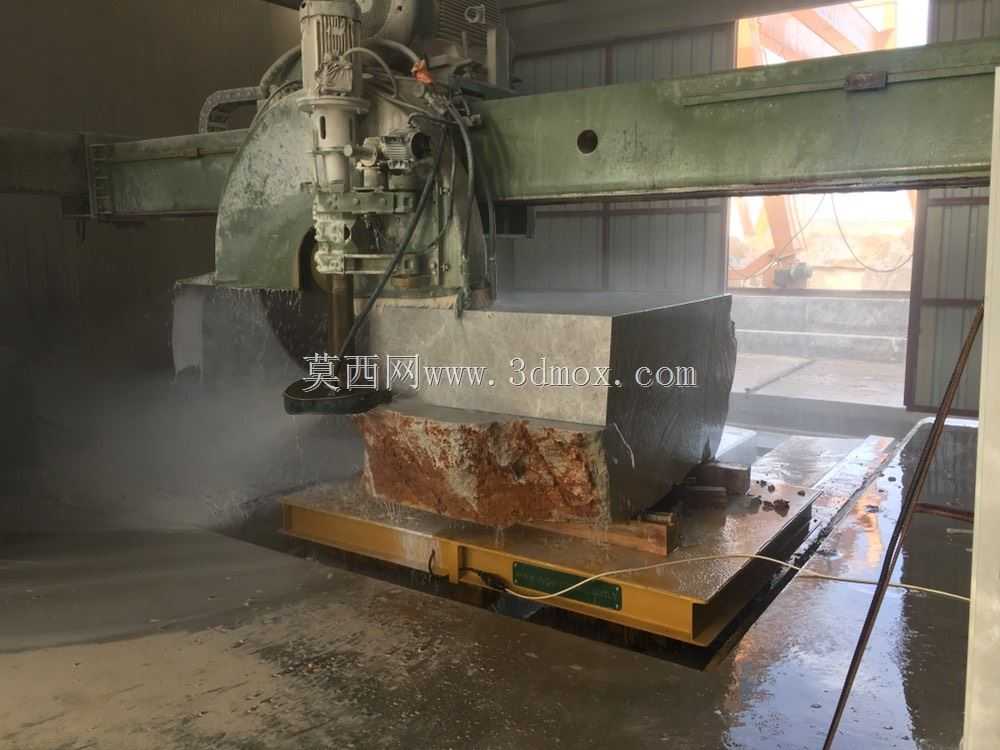

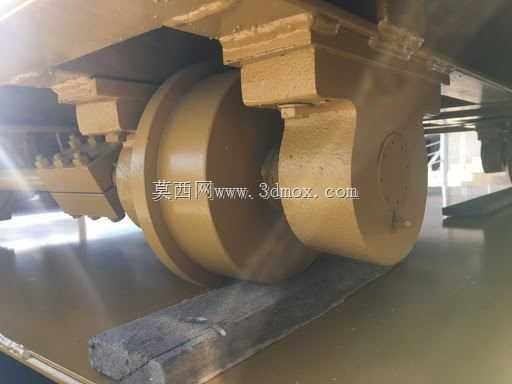

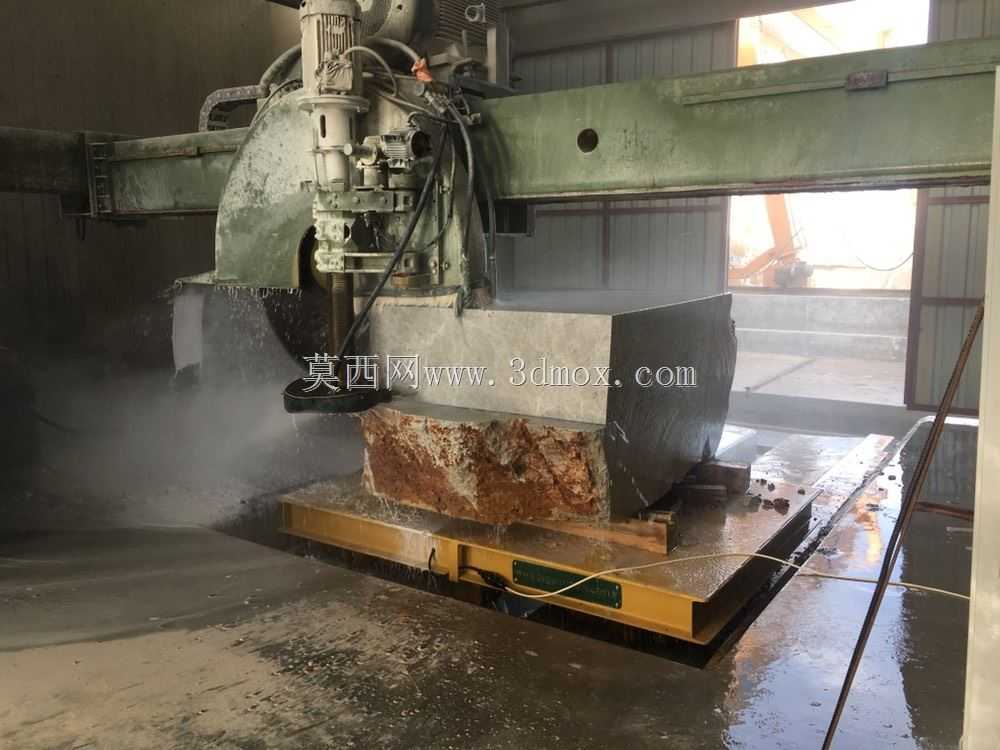

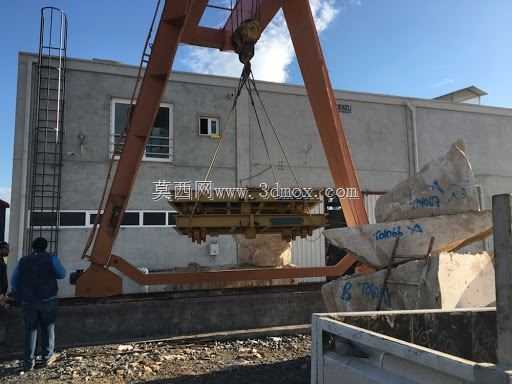

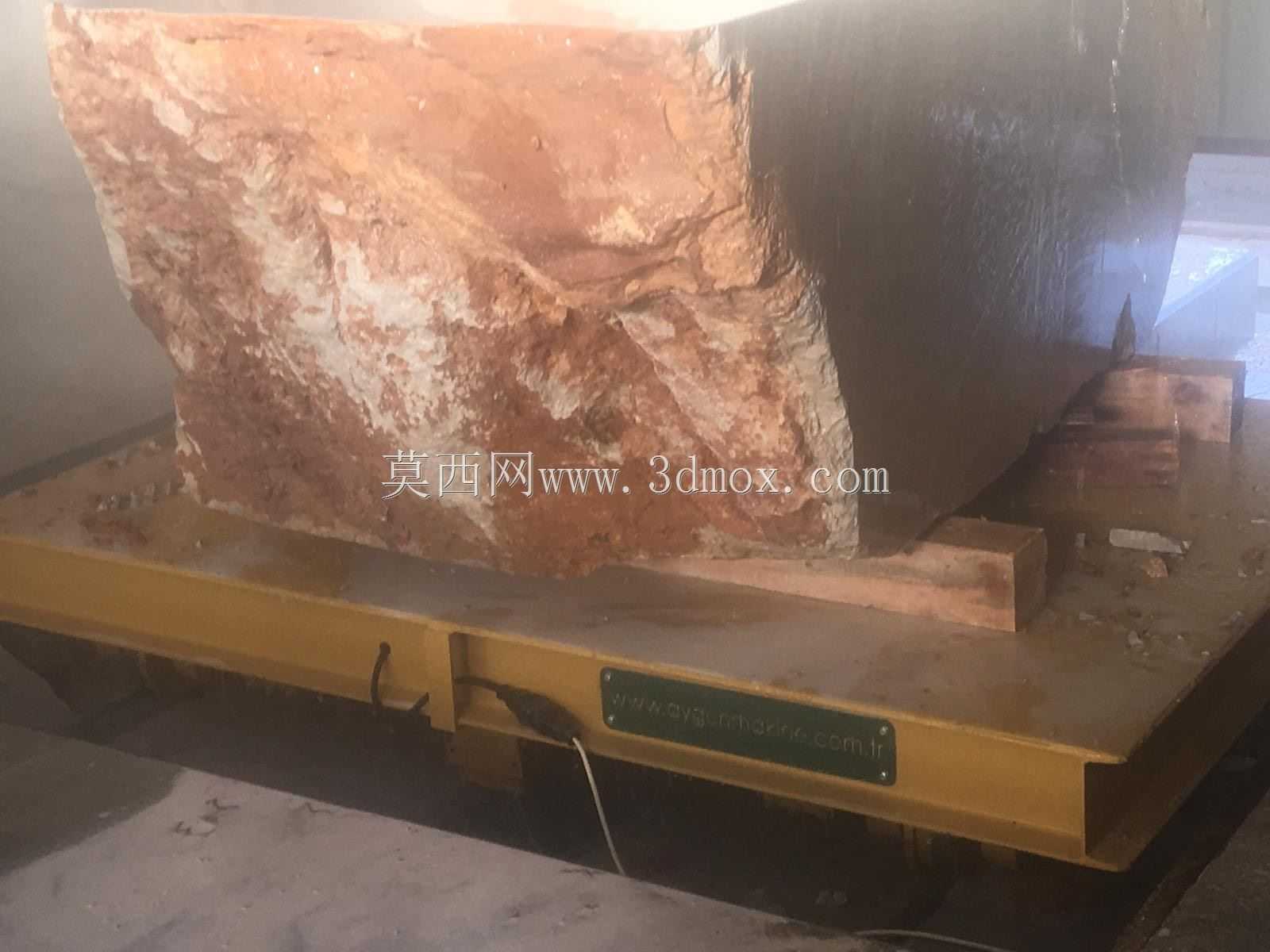

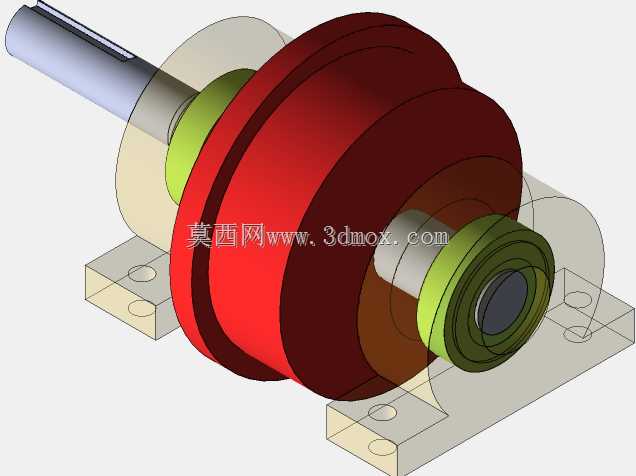

　　从实际使用逻辑看，台架四角及侧部布置了带轮缘的导向滚轮，这些轮子并不是普通行走脚轮，而是配合厂区轨道或输送辊道使用，轮缘可以卡在轨道侧面，限制台架横向窜动。石材在锯切、打磨、吊装工位之间流转时，行车或叉车把荒料落到台架上，台架再沿既定轨道被牵引移动，滚轮承担导向和低位支撑，保证重载状态下运行轨迹稳定，不会因石材偏载而脱轨。

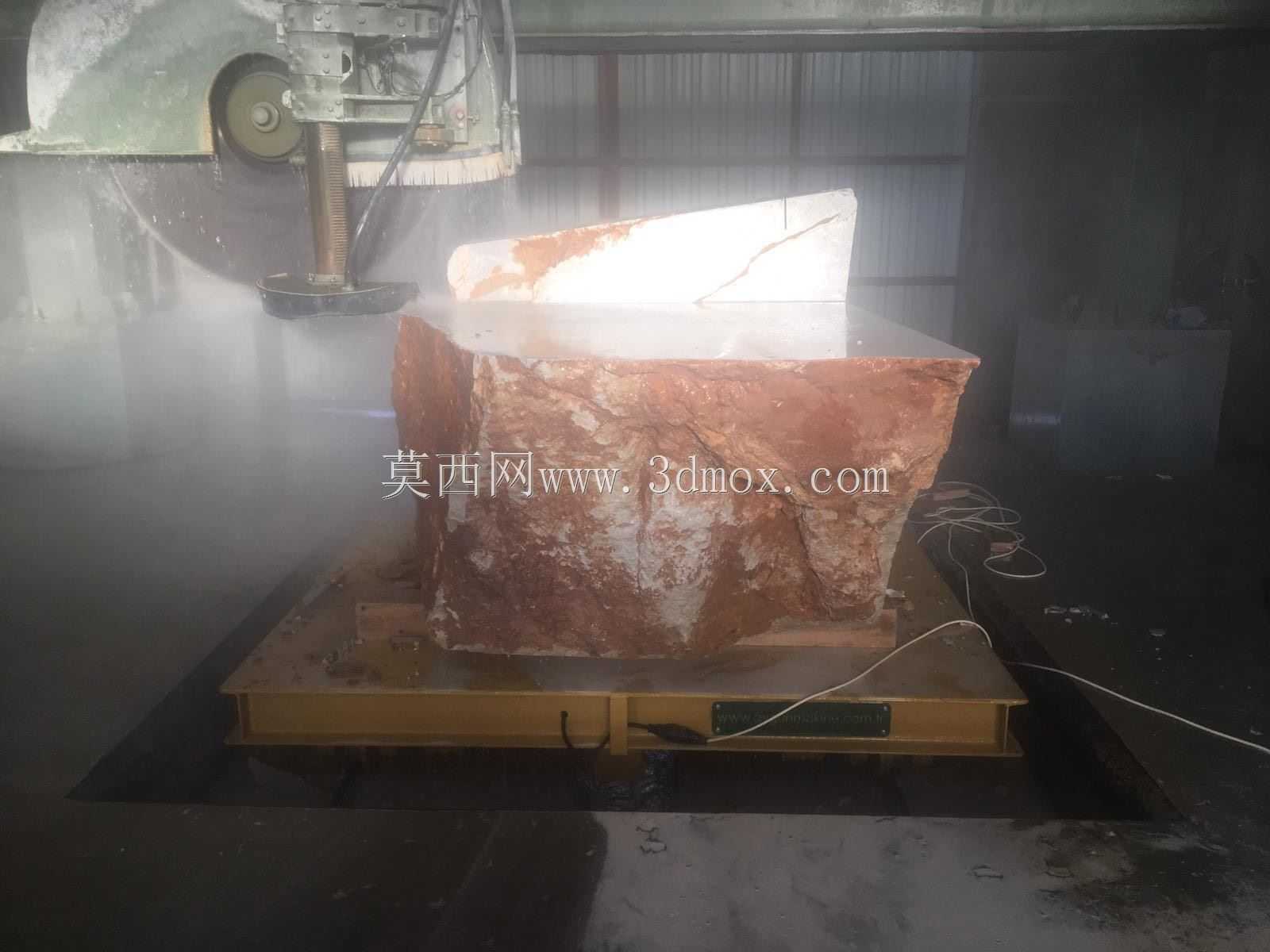

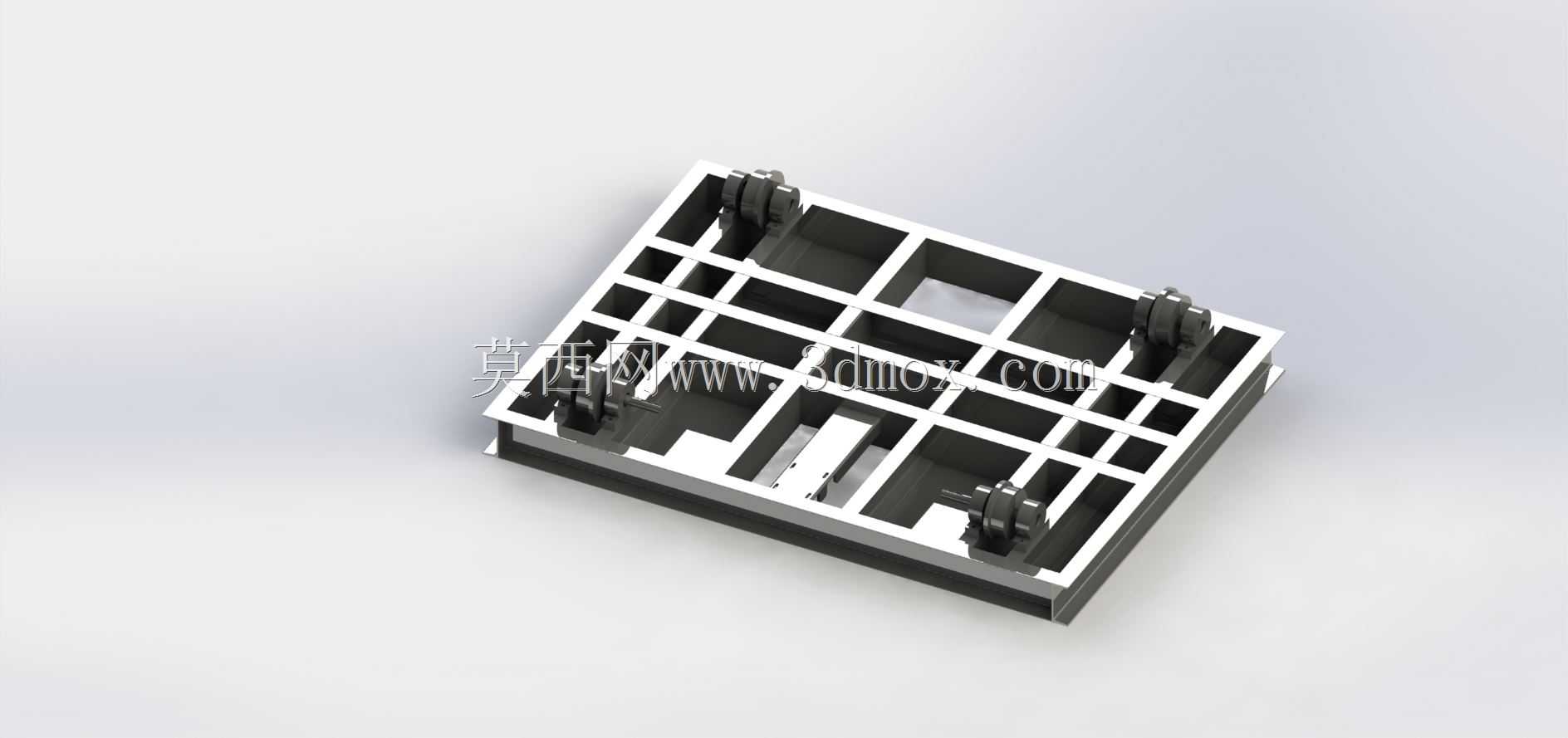

　　框架内部的空格并非随意开设，格栅间距对应石材坯料的常见支撑跨度，梁格围成的空腔同时为叉车叉齿、吊装索具和现场清渣留出操作空间。整块石材落位后，底部不会完全贴死台面，作业人员可以从格孔中穿入吊带或钢丝绳，吊装挂钩更方便；切割过程中产生的碎石、冷却水和泥浆也能直接从格栅漏下，不会在台面上堆积磨损接触面。

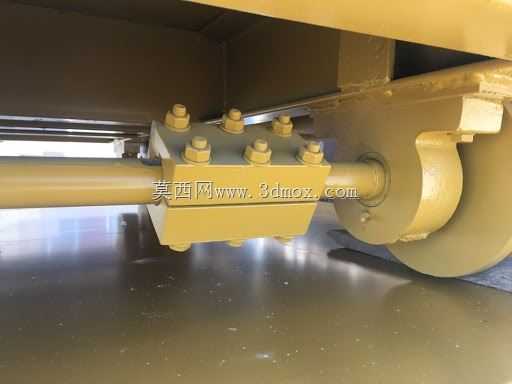

　　设计思路上优先保证受压与抗弯能力，主梁沿载荷传递方向贯通布置，次梁横向连接形成井字刚性网格，边框采用加高截面型钢围合，抵抗石材吊装落料时的侧向冲击。滚轮支座直接焊接在边框主梁交点位置，把轮压传回主受力骨架，而不是挂在薄弱的侧板上，这点对30吨级载荷尤为关键——若支撑点脱离主梁，局部腹板很容易被压溃。

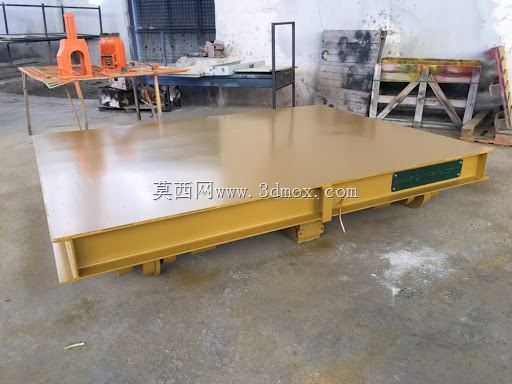

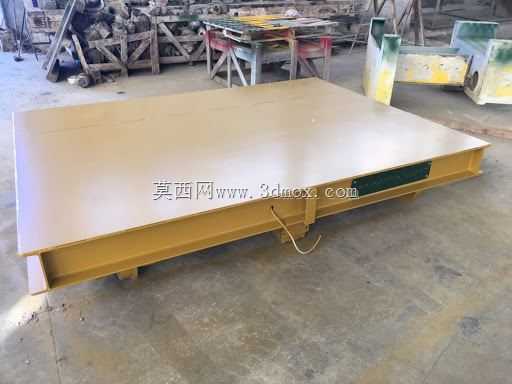

　　安装边界方面，台架整体为扁平矩形框架，高度控制在低位，重心贴近轨道面，有利于重载移位时的抗倾覆。台面长宽尺寸按大块石材的常见底面规格设计，边框外缘预留滚轮突出量，排布多台台架时需要在侧向留出轮缘与轨道的间隙，长度方向则要考虑牵引挂钩和对接工位的搭接距离。现场铺设轨道时，轨距必须与同侧滚轮的轮距匹配，轨道顶面标高差要控制在允许范围内，否则四个滚轮受力不均，重载下会出现个别轮子悬空、框架受扭的情况。

　　结构细节上，梁与梁的交接处采用连续焊接，滚轮轴座设置加强筋板，格栅转角处避免尖角应力集中。台架上没有复杂的动力元件，本质是一种被动承载工装，靠轨道和外部牵引完成流转，维护点集中在滚轮转动和焊缝检查，适合石材车间这种多粉尘、多泥浆、冲击载荷频繁的恶劣工况。建模时需要重点还原梁格间距、滚轮轮缘形状、支座加强板和边框轮廓，这些尺寸直接决定台架能否与现场轨道、叉车位和吊装工序匹配。
