2.2KWB5立式电机前端连接法兰盘

　　这款法兰结构针对2.2kW功率段B5安装型式的电机配套设计，在常规工业传动场景里，B5法兰本身承担着电机与从动设备之间无底座直连的定位作用，泵体、齿轮减速箱、小型风机、输送辊道驱动端、自动化专机的动力输入位都大量采用这种安装逻辑，电机轴伸直接插入从动设备输入端，依靠法兰端面止口保证同轴度，省去了联轴器找正、底脚调校的大量现场工序。

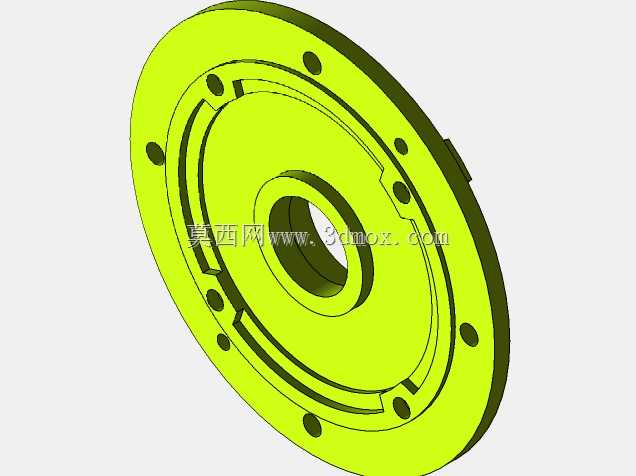

　　从结构布局来看，法兰盘外缘均匀布置多组贯通安装孔，孔位圆周分布完全匹配对应机座号B5电机的标准安装孔距，装配时螺栓从法兰外侧穿入电机端盖对应的螺纹孔，锁紧后整个法兰与电机壳体形成刚性整体；法兰中心预留大直径通孔，既避让电机输出轴的回转空间，也给轴伸、键连接部位留出足够装配间隙，避免运转过程中轴面与法兰内孔发生刮擦。法兰朝向电机的一侧设计有环形定位凸台，凸台外径与电机前端盖的止口内径形成小间隙配合，装配时凸台直接嵌入端盖定位槽，从根源上消除法兰与电机主轴的同轴度偏差，不需要额外打表找正就能保证回转中心重合。

　　法兰朝向从动设备的端面加工出平整贴合面，部分配套场景下该端面也可加工对应设备的止口卡口，让从动设备的壳体止口直接嵌套在法兰外圆或者内止口位置，两端止口共同约束电机轴与负载轴的对中精度，大幅降低联轴器、轴承的附加径向载荷。盘体上除了外圈的主安装孔，还分布多组小直径预留孔位，这些孔位可用于安装传感器支架、防护罩固定座、接线防护挡板，也可在部分改造场景下作为吊装辅助孔、定位销孔使用。

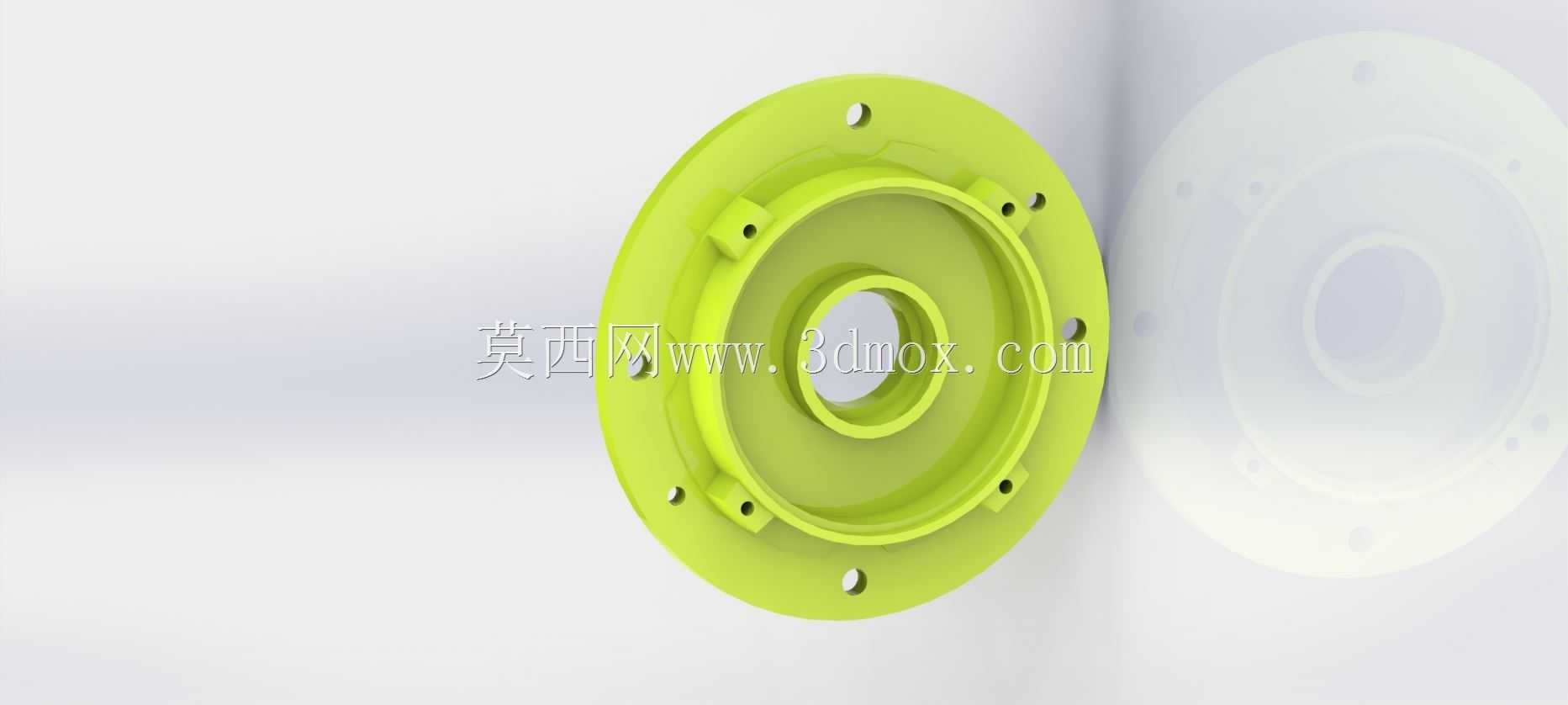

　　建模过程中优先还原了铸造件的拔模斜度与壁厚过渡：法兰盘整体为薄壁回转体，盘面厚度在保证刚性的前提下做了均匀减薄，环形加强筋沿着盘体内侧圆周分布，既避免整机重量过大，也能抑制电机启停瞬间的端面形变；所有孔位边缘、凸台转角处都做了铸造圆角处理，消除应力集中点，对应实际铸铁或者铸铝毛坯的工艺特性，不会出现尖锐直角导致的铸造开裂缺陷。

　　安装边界方面，法兰外圆尺寸完全适配对应机座号B5电机的外接安装尺寸，盘面所有螺栓孔的位置度、止口配合公差都按照常规电机安装标准设定，现场装配时不需要二次修磨端面，只要将止口对位嵌入、对角均匀锁紧螺栓即可完成固定；法兰内孔预留的径向间隙足够覆盖电机轴的同轴度公差，即便负载存在轻微冲击振动，法兰盘的刚性盘面也能分散锁紧力，避免端盖局部受力变形。这类法兰在实际产线维护中也常作为替换备件使用，当原有电机端盖安装面磨损、或者需要将底脚式电机改造为法兰直连型式时，匹配对应功率的法兰盘即可快速完成安装型式转换，不用更换整台电机，大幅降低设备改造成本与停机周期。
