60毫米石材输送滚筒轮体结构

　　该轮体结构主要面向石材加工、板材输送及小型辊道设备中的承托与导向场景，常见于大理石、花岗岩板材在切割、磨抛、转运工位之间的辅助输送环节。轮体外部采用连续圆柱面设计，工作时可与板材底面或输送接触面形成稳定支撑，减少局部压痕和偏载；中心设置贯通轴孔，用于与固定轴或转动轴配合，轴向定位可通过轴肩、卡簧或隔套完成，安装边界以60毫米外径为核心约束，适配窄幅辊道、轻型输送架以及石材机械上的密集托轮布置。

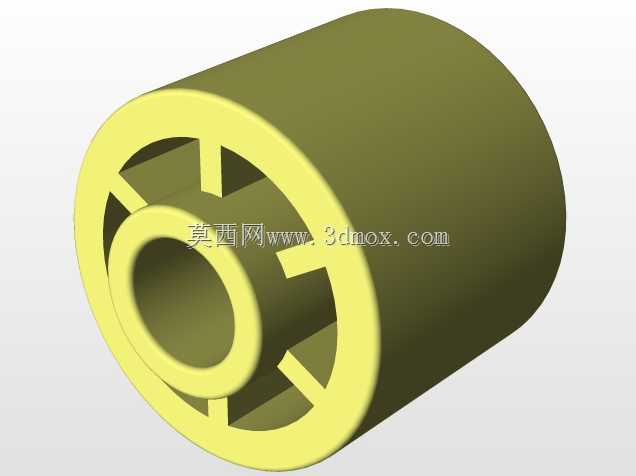

　　从结构布置看，轮体并非采用实心圆柱，而是在端面形成外圈、内轮毂和多道径向加强筋。外圈承担接触与承载，内轮毂负责传递轴孔配合，筋板沿周向均匀分布，使轮体在受径向载荷时能够把外力从外圈分散到轮毂区域。这种设计兼顾了刚度与减重，尤其适合非金属材料或注塑、聚氨酯成型工艺；在石材现场有水、粉尘和磨粒的环境下，封闭外圆面可避免碎屑大量进入轮体内部，而端面镂空结构又能降低材料用量和转动惯量。

　　建模时需要重点控制外圆面与中心孔的同轴关系。外圆直径决定输送高度和接触线位置，中心孔尺寸决定轴系配合间隙；若孔轴偏心，轮体转动会产生跳动，板材通过时就可能出现起伏、跑偏或局部摩擦不均。端面筋板的厚度、数量和过渡圆角同样需要结合载荷校核，筋板过薄会在冲击载荷下产生屈曲，过厚则造成材料堆积、成型收缩不均，并削弱减重效果。内外圈之间的环形空腔不应理解为简单开孔，而是为轮体提供轻量化空间，同时保留足够的扭转和抗弯截面。

　　在实际装配中，该类滚轮通常成排使用，单个轮体的高度一致性会直接影响输送平面度。选型时需确认外圆宽度、中心孔直径、端面总宽以及筋板避让空间，避免与侧板、轴承座或护罩发生干涉。若用于湿式磨抛工位，还应在轴孔处考虑耐磨衬套或轴承配合，防止磨粒进入后造成卡滞；若用于干切或粉尘较大的区域，外圆材料需具备一定耐磨性和抗冲击性，轮体端面则可根据防护需求增加挡圈。

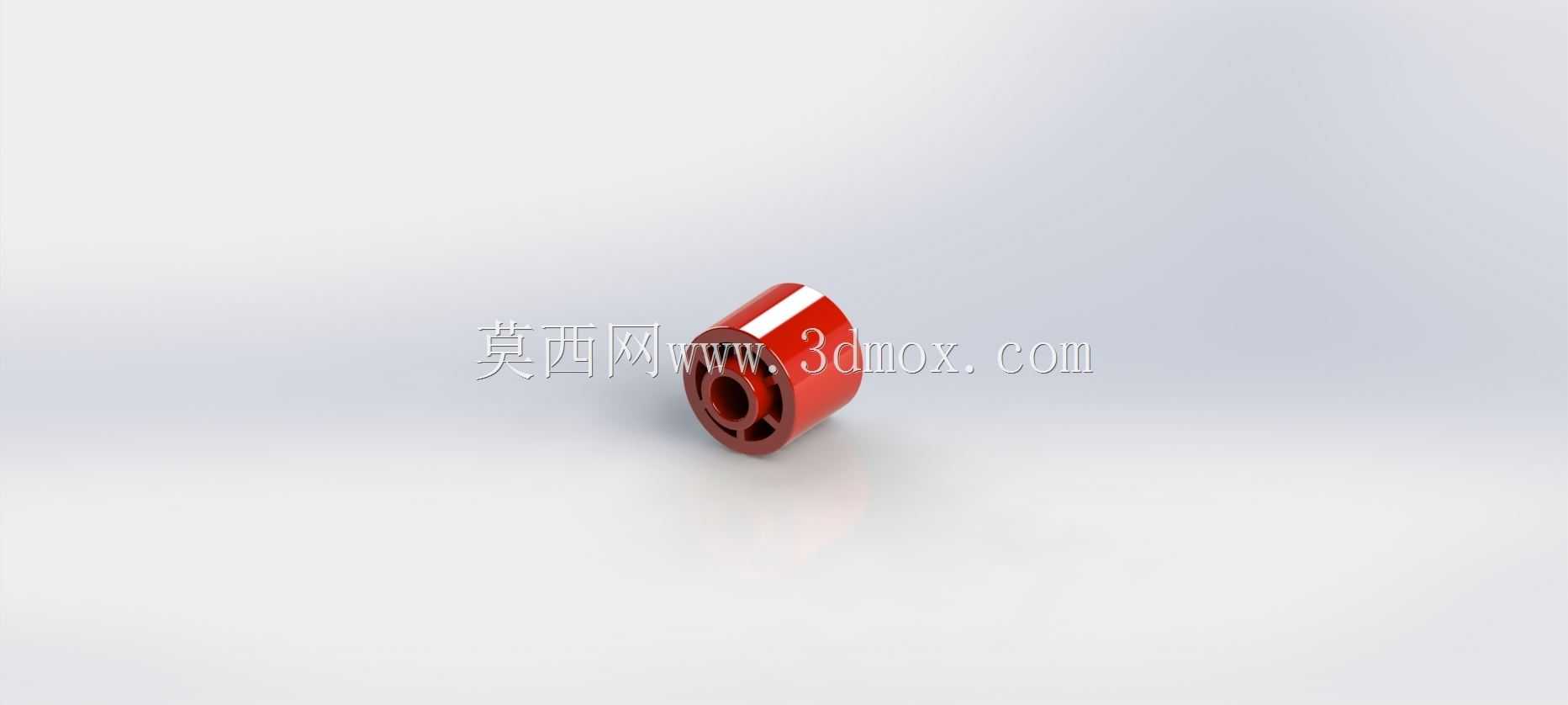

　　三维结构表达上，圆柱外表面、环形轮毂、径向筋板和中心通孔构成了主要特征，建模逻辑可先建立回转体基本轮廓，再通过周向阵列切除或加强筋命令形成端面支撑。工程出图时应标注外径、内孔、宽度、筋板厚度及关键圆角，以便后续加工、成型和装配检验。整体结构没有复杂曲面，制造可行性较强，但对同轴度、周向均布和外圆圆整度有明确要求，这些细节直接决定滚轮在输送设备中的运行平稳性和使用寿命。
