多孔环形连接法兰盘结构设计

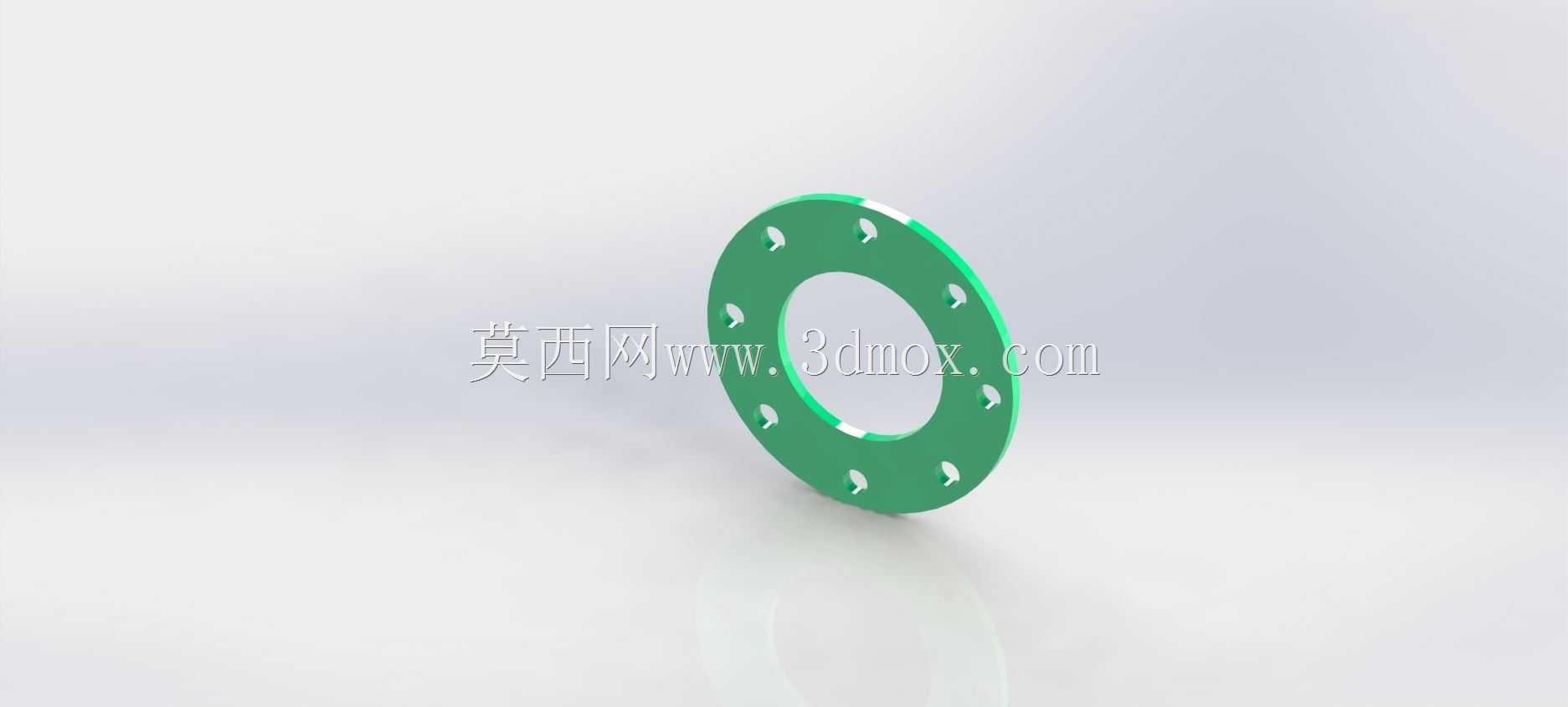

　　这款环形多孔法兰盘属于管路与设备对接场景中高频使用的紧固连接件，整体采用扁平圆环构型，盘面沿圆周方向均匀分布多组安装通孔，中心保留大直径贯通圆孔，主要承担两段管路、筒体端盖或设备接口之间的轴向定位、周向锁紧与端面密封功能。在化工流体输送、水处理管路、通风除尘风道以及轻型压力容器端接工位中，这类法兰往往夹装在两段对接构件之间，配合螺栓穿过盘面孔位施加预紧力，让密封垫片在两端面之间形成均匀压合，阻断介质从对接缝隙外泄，同时抵消管路运行中产生的轴向拉力与轻微径向错位。

　　从结构设计逻辑来看，盘体选用等厚薄壁圆环形态，外径与中心孔径的比例经过匹配，既保证螺栓孔分布圆落在盘体有效承载宽度内，又尽可能控制整体重量与材料占用。圆周均布的孔位采用等夹角排布，这种布局能让每颗螺栓承受的预紧力沿环向均匀传递，避免局部应力集中导致盘面翘曲；孔位数量与孔径按照常规紧固件规格匹配，安装时可直接穿入对应规格螺栓，无需现场二次配钻。盘面两个端面要求保持较高平面度，实际加工中通常经车削整平，确保垫片受压后接触连续，不会因端面凹凸出现密封失效点。

　　安装边界方面，盘体厚度方向尺寸紧凑，轴向占用空间小，适合布置在设备间距局促的管路对接位置；外圆轮廓无突出凸台，外围预留的扳手操作空间只需满足螺栓拧紧作业即可，不会与邻近管线、机架发生干涉。中心大圆孔与对接管路内径保持对齐，介质流经时不会出现突兀的通径缩颈，能降低局部流阻与物料淤积风险。盘体上的通孔采用光孔设计，螺栓穿装后可从另一侧配合螺母锁紧，也可适配一端带内螺纹的对接法兰实现单侧紧固，适配多种装配工况。

　　在实际选型建模过程中，需要重点核对孔位分布圆直径、通孔数量与中心通径三个核心尺寸：分布圆决定螺栓锁紧的力臂大小，孔数决定环向预紧的均匀程度，中心孔径则直接影响通流能力。这款法兰的三维结构完整还原了盘体轮廓、孔位排布与端面形态，设计人员可直接在此基础上匹配垫片规格、校核螺栓预紧行程，也能根据不同管路压力等级调整盘厚与孔位参数，快速衍生出适配不同工况的系列化法兰方案。建模时盘面与孔壁的过渡细节均按实际加工特征呈现，装配仿真中可直接模拟螺栓穿装、端面贴合的完整过程，提前排查孔位对位偏差、盘体与周边构件干涉等装配问题。
