这套立式带座外球面轴承单元在输送线、小型风机、农业机具、食品包装线以及木工机械里十分常见,属于传动轴系里最基础的支承部件。实际选型时,工程师往往先确定轴径、载荷方向和安装面位置,再核对中心高、螺栓孔距与轴承调心范围,UCP205对应的内孔规格适配25毫米左右的传动轴,能够承担中等径向载荷,并可承受一定程度的轴向力。

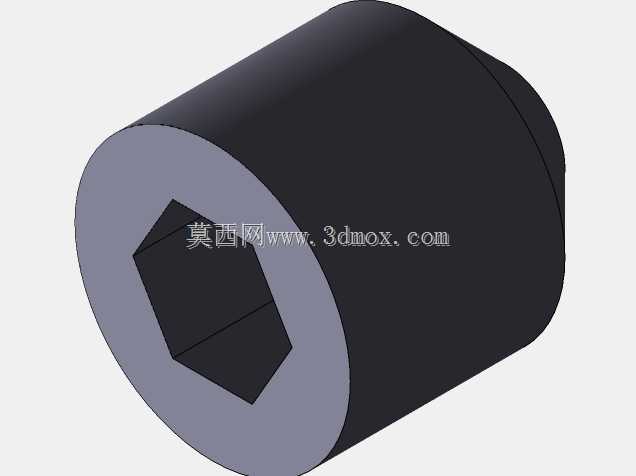

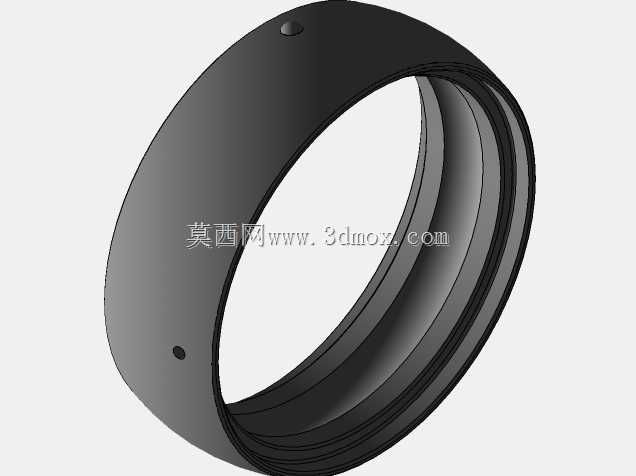

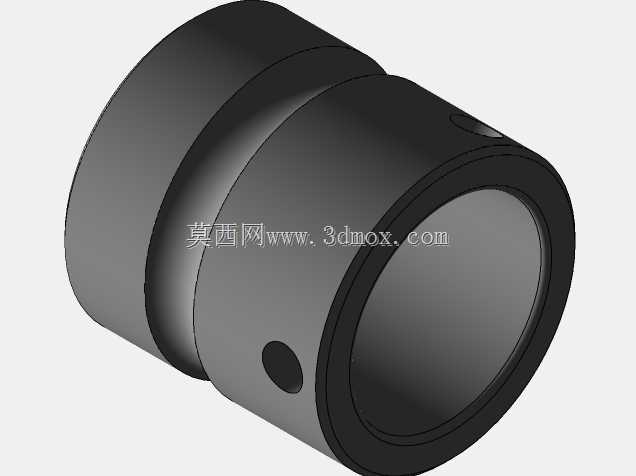

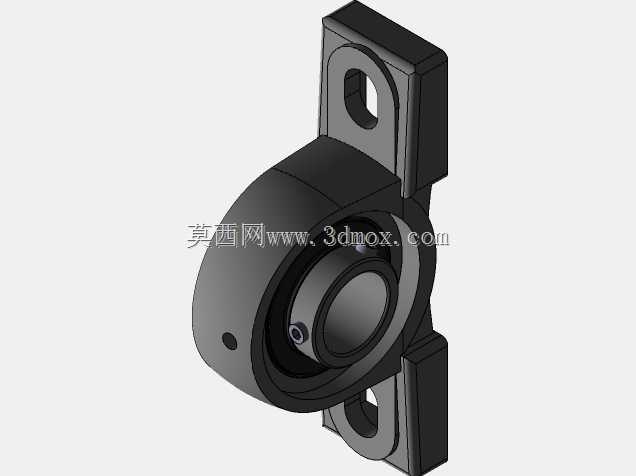

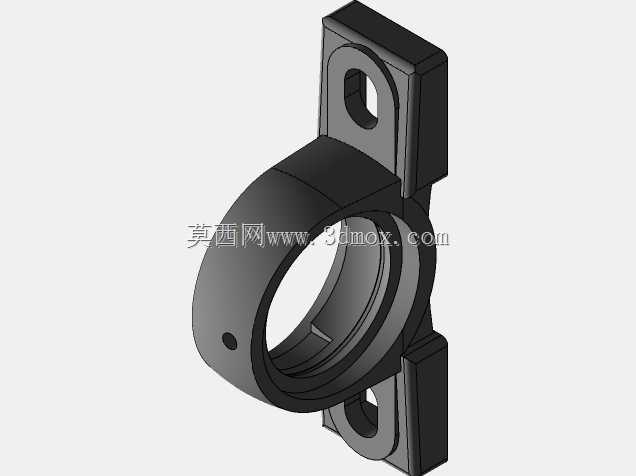

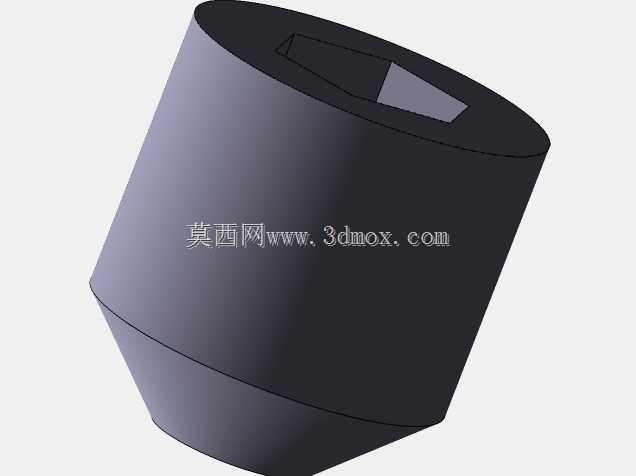

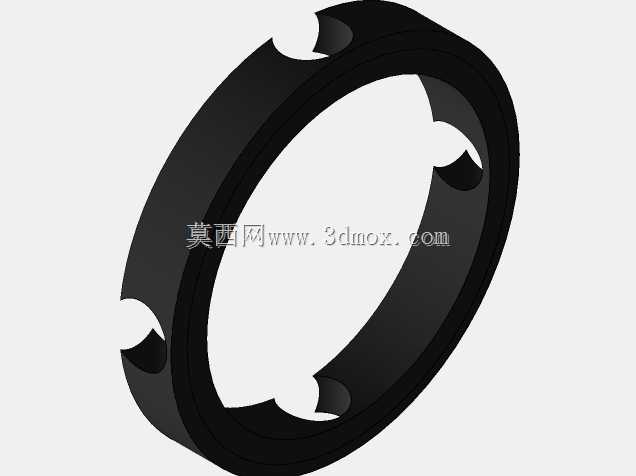

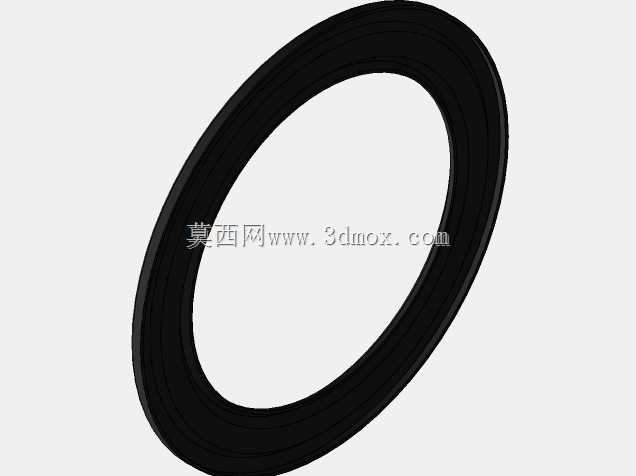

从结构上看,模型由铸造立式座体、外球面轴承外圈、内圈、顶丝、密封件和注油相关结构组成。座体底部采用双安装耳布局,长圆形螺栓孔允许装配时沿孔长方向微调中心位置,这在现场焊接机架或型材框架存在孔位偏差时非常实用。轴承内圈通过顶丝锁紧在轴上,拆装不需要复杂工装;外球面与座孔之间形成球面配合,当轴出现轻微挠曲或两支座不同轴时,轴承可自动补偿角度偏差,降低边缘载荷和卡滞风险。
建模时需要重点表达几处工程边界:一是座体底面到轴承中心的高度,它直接决定传动轴与机架台面的相对位置;二是两安装孔的中心距、孔径及耳板厚度,这些尺寸影响螺栓规格和支撑刚度;三是轴承内孔、内圈宽度、顶丝孔位置以及外圈球面轮廓,关系到轴系配合和锁紧可靠性;四是座体侧面的油嘴或润滑通道位置,应避免与护罩、张紧机构发生干涉。

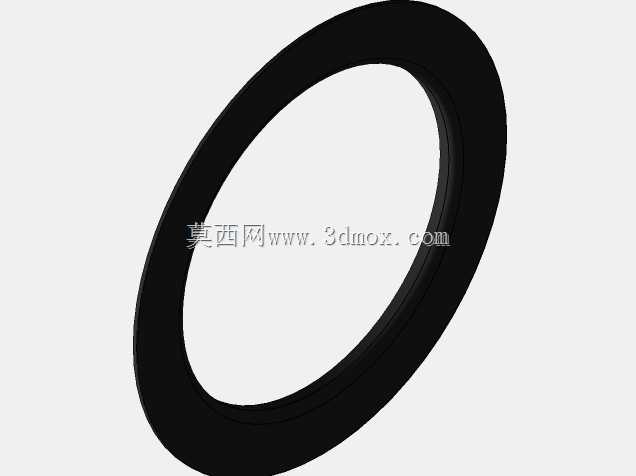

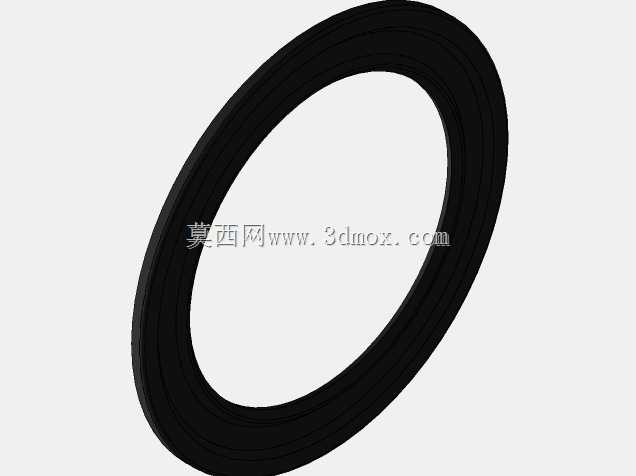

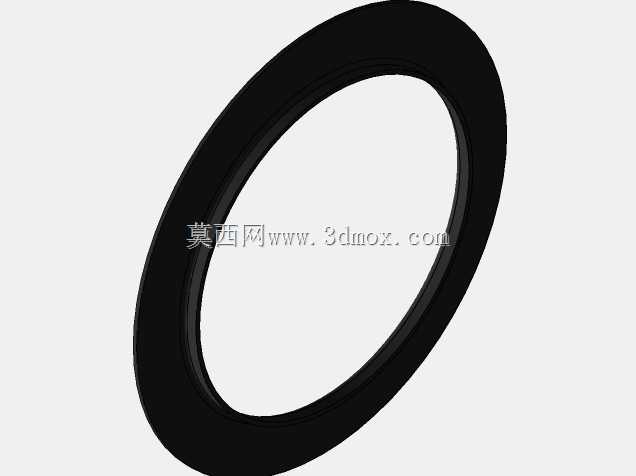

外形方面,立式座体呈上窄下宽的P型结构,底部两支脚向外展开,保证受压时稳定性;中部容纳轴承的圆筒区域保留足够壁厚,圆角过渡可以减少铸造应力集中。轴承端部的密封结构在粉尘、纤维、喷淋环境中尤为关键,能够阻挡杂质进入滚道,同时保留润滑脂。模型把座体分模面、加强圆角、安装孔沉台和轴承剖视关系都表现得比较清楚,适合用于设备布局校核、支座干涉检查、维护空间确认以及非标机架设计参考。
在产线布置中,这类轴承座通常成对使用,一端可作为固定支承,另一端作为游动支承,以补偿轴受热后的长度变化。若两根轴承座间距较长,还要核算轴的挠度和带轮、链轮产生的悬臂载荷,尽量让传动件靠近支座,避免倾覆力矩放大。安装时底面应贴合加工面或垫板,螺栓需均匀紧固;轴穿入后先校正同轴度,再锁紧顶丝,最后补充润滑脂。该三维结构把常见P型座的承载、调心、锁紧和安装关系完整呈现,可作为输送滚筒、搅拌轴、小型传动轴系设计时的直接参照。
