这类绕线式弹性联轴器常出现在轻载精密传动链路里,编码器反馈端、小型步进电机输出轴、微型丝杆进给单元、3D打印机送料与运动轴、实验室小型输送台、桌面级测绘设备的动力衔接段都能见到它的身影。它的核心作用是在两根不同轴径的转轴之间传递扭矩,同时补偿两根轴之间不可避免的微小同轴度偏差——实际装配里,电机端和负载端很难做到绝对同心,哪怕是几丝的径向错位、微量角向偏摆或者轴向窜动,刚性联接都会把附加弯矩直接传到轴承上,轻则运转卡顿、轴承发热,重则轴端疲劳断裂,而这种外圆柱面上连续螺旋切槽的结构,相当于把整段金属本体做成了一体化的弹性挠性体,不需要额外加装橡胶、弹性垫之类的易损件,靠金属自身的弹性变形就能吸收偏差、缓冲启停瞬间的冲击,还能一定程度衰减传动过程中的振动。

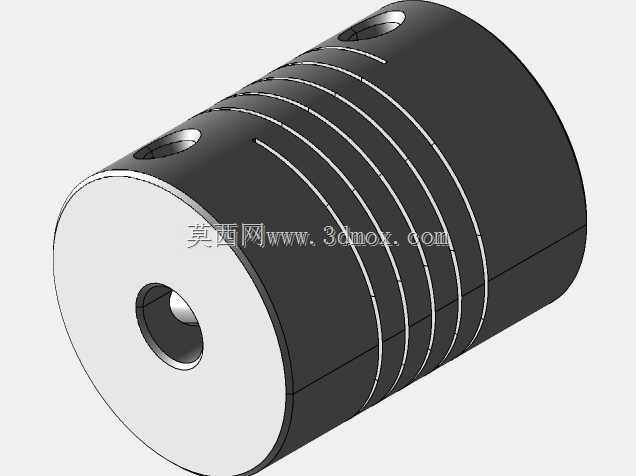

从结构设计逻辑来看,整件采用圆柱坯料一体加工成型,两端分别加工出不同内径的轴孔,对应5mm和8mm两种常用轴径,刚好匹配小型伺服/步进电机的输出轴和丝杆、负载端的输入轴;两端侧壁各加工一个径向螺纹孔,装入紧定螺钉后可以直接顶在轴的平面或者凹坑上,实现周向固定和轴向限位,装配时不需要复杂的法兰对接、键槽配合,只要把两根轴分别插入两端孔内,拧紧顶丝即可完成安装,非常适合空间紧凑的小型设备。外圆面上的连续螺旋绕线槽是整个零件的功能核心,槽的宽度、螺旋圈数、槽深直接决定了弹性刚度:圈数越多、剩余壁厚越薄,允许的补偿量越大、柔性越好,但能传递的额定扭矩就越低;反之槽数少、壁厚大则刚性更强,适合扭矩稍大的场合,建模时需要精准扫掠出螺旋切除特征,保证每一圈槽的壁厚均匀,避免应力集中在某一段导致早期断裂。
安装边界上,整件为光滑圆柱外形,没有外凸的法兰、键齿,径向占用空间就是圆柱外径,轴向长度覆盖两根轴的插入深度,布置时只需要保证两端轴的插入深度不小于孔深的80%,顶丝拧紧后轴端不会在孔内打滑,周边留出扳手拧动顶丝的操作空间即可,不需要额外预留法兰螺栓的安装位,非常适合内嵌在设备机架的狭小安装腔里。这种一体绕线的结构没有任何装配间隙,回转时的背隙极小,用来传递编码器这类需要精准反馈转角的信号端动力时,不会因为联接间隙导致信号丢转、定位偏差,长期运行也不存在弹性垫老化、碎裂的问题,在轻载精密传动场景里适用性很强。
