铝合金注塑成型模架精密结构

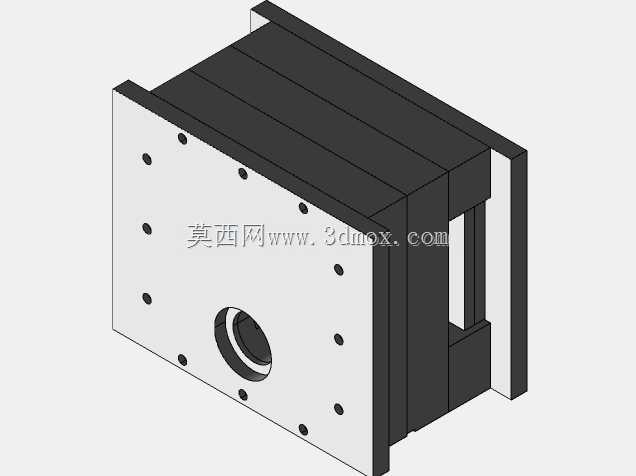

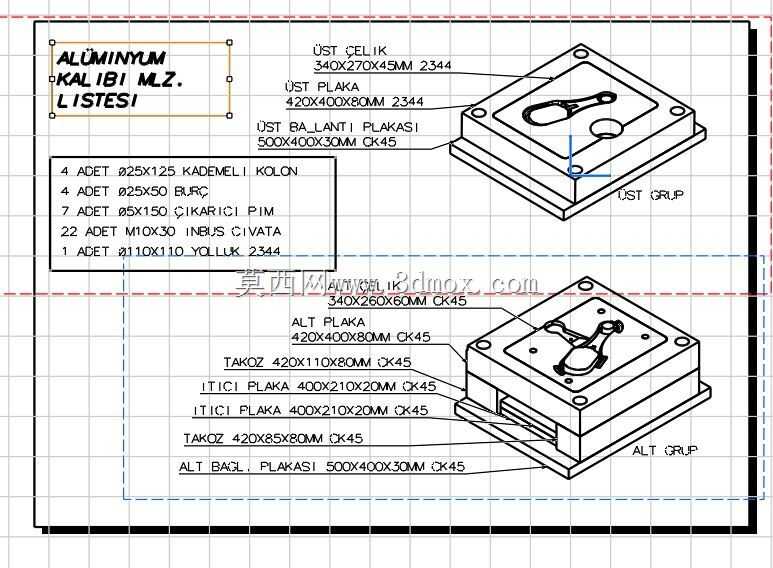

　　这套铝套成型模架面向薄壁铝制套件的批量注塑包覆或压制成型工序，在消费电子外壳配件、通讯器材结构件、小型五金嵌件包胶生产线中承担核心成型工位作用，整套模体采用标准三板式模架布局，从三维结构上可清晰区分定模安装侧、动模侧支撑垫块、顶出预留空腔与导柱导向区域，前端面板均匀布置多组紧固螺钉过孔，中心位置开设主流道衬套安装孔，熔融成型原料经由该孔进入内部分流道，最终抵达型腔完成铝套外部结构的成型加工。

　　从安装边界来看，模体整体为方正堆叠结构，各层模板厚度按照标准模架规格选配，外侧导柱贯穿上下模板，合模过程中可保证动定模的对中精度，避免型腔错位导致成品出现飞边、壁厚不均缺陷；侧面预留的顶出杆避让槽，可直接适配注塑机的顶出系统，开模后顶针板带动顶针将成型完成的铝套件从型腔中平稳脱出，不会刮伤铝套表面的成型面。

　　设计阶段优先考虑了铝合金嵌件的放置定位需求，型腔内设置嵌件定位槽，预装铝套时可快速完成嵌件就位，合模过程中定位结构不会出现嵌件偏移；模架各层模板之间均设置定位销孔，装配时可快速完成对位，后期维护拆解后重装也能保证形位公差。冷却回路的排布空间在模板内部提前预留，可根据成型材料的工艺参数布置直通式冷却水孔，缩短成型周期，避免成品因冷却不均出现收缩变形。

　　模架后侧的支撑垫块围成的顶出空腔预留了足够的顶针板行程空间，针对铝套这类轴向长度不大的成品，顶出行程可完全覆盖成品脱模距离，不会出现顶出卡滞；面板上的多组安装孔可直接将定模侧锁紧在注塑机的定模安装板上，动模侧对应孔位适配注塑机动板的安装螺纹，不需要额外加工转接板即可完成上机装配。整套结构没有冗余的复杂异形构件，所有模板均为标准板材加工而成，加工工艺性好，后期量产过程中若型腔出现磨损，仅需更换型腔镶件即可快速恢复生产，维护成本低，适配中小吨位卧式注塑机的安装参数，在多品种小批量铝包胶配件生产场景中可快速换模投产。
