多腔波纹管注塑成型模具结构

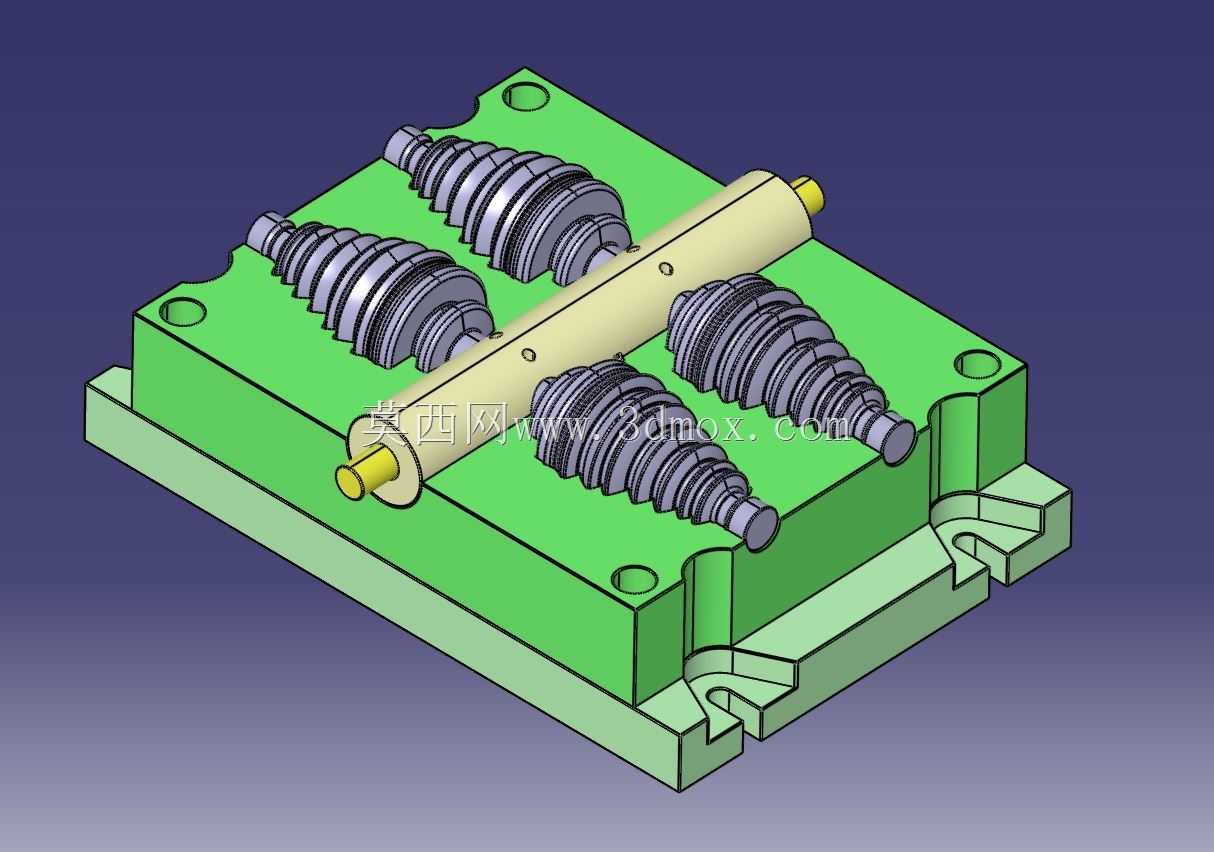

　　该结构面向带环形波纹的薄壁管状塑件批量成型场景，常见于汽车线束护套、家电管路防护套、气动系统柔性连接管以及给排水小口径软管的生产环节。模具采用一模四腔布局，在单台注塑机一次合模周期内可同时完成四件波纹管坯的充型、保压与冷却，相比单腔结构能显著提升单位时间产出，同时降低单件能耗与人工分摊成本。整体模架采用板式组合结构，下侧绿色部分为动模侧安装基座，四角设置导向定位孔，用于与注塑机定模板、动模板的导柱系统配合，保证合模时型腔同轴度；基座边缘预留吊装与锁模槽口，方便模具上机装夹、吊运以及后期维护拆卸。成型核心为四组沿水平方向布置的波纹型芯，型芯外轮廓按照塑件内壁波纹轨迹逐圈加工，环向凸起与凹槽连续过渡，既形成波纹管的柔性伸缩节形状，

　　也在脱模阶段为塑件提供轴向旋出或强制抽芯的运动依据。型芯两端设置支承轴颈，穿装在模架两侧的支承立板内，保证长悬臂状成型零件在充模压力下不发生挠曲变形；横向贯穿的浅黄色杆件为抽芯联动轴，可外接齿轮齿条、液压油缸或旋转驱动机构，在开模后带动四组型芯同步动作，避免多腔分别抽芯造成的节拍不一致。型腔分型面沿波纹管轴向水平面开设，塑件外侧波纹由上下对合的型腔瓣块成型，瓣块嵌装在模架凹槽内，磨损后可单独拆换，不必整体报废模架。冷却回路围绕型芯与型腔区域布置，缩短厚壁波纹根部的冷却停留时间；浇注系统可从端部侧向进胶，使熔融料流沿管坯轴向平稳填充，减少环向熔接痕与困气缺陷。设计时需重点控制型芯长径比、波纹拔模斜度以及抽芯行程，安装边界要保证联动轴伸出端与机床安全门、油管管路留有足够操作空间。
