汽车排气连接楔块层叠式工装夹具

　　这套层叠式工装结构面向汽车排气系统连接楔块类小零件的加工与装配工位，整体采用多层板式堆叠布局，在排气支管连接卡扣、排气法兰定位楔块的铣削、钻孔、压装工序中承担工件定位与工序承载作用。现场布置时，工装整体放置在加工中心工作台或者手动压装工位台面上，底层基板直接贴合工作台T型槽安装面，基板四周预留的长圆形避让槽可适配M12、M16规格的T型槽螺栓，安装孔位跨距覆盖常规400mm、500mm槽距的立式加工中心工作台，不需要额外制作过渡转接板，换产时松开压紧螺栓即可整体移位，适配小批量多品种排气连接件的柔性生产需求。

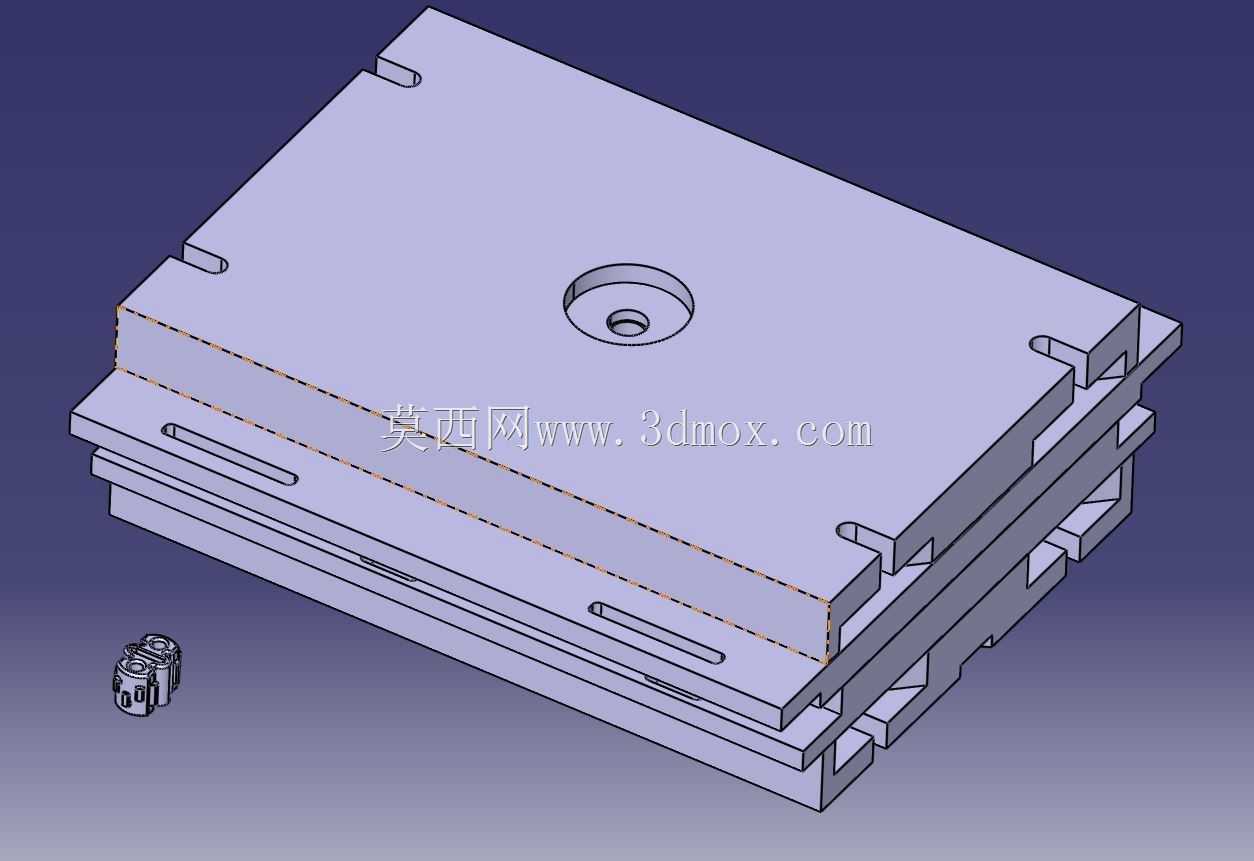

　　结构设计上，三层板件采用阶梯式叠放逻辑，最下层为基础承载板，厚度取25mm，保证工装整体刚性，避免压紧工件时板件翘曲；中间层为工序避让层，对应工件下方的钻孔、铣削走刀路径开通长槽，防止刀具加工到工装本体，同时预留排屑空间，铝屑、钢屑可顺着槽道直接滑落至工作台排屑口；最上层为定位贴合板，板面加工出和排气连接楔块外轮廓匹配的定位卡口，工件放入后四周侧向自由度被卡口限制，板面中心设置的沉头定位孔对应工件中心的安装孔位，插入定位销后即可完全限制工件六个自由度，不需要额外找正。板件四周伸出的卡扣式凸台为快速压爪安装位，配套转角油缸或者手动快速夹钳可直接卡在凸台下方，压紧点距离工件定位面的高度差控制在8mm以内，压紧力作用点靠近工件支撑区域，避免薄板类排气连接件装夹变形。

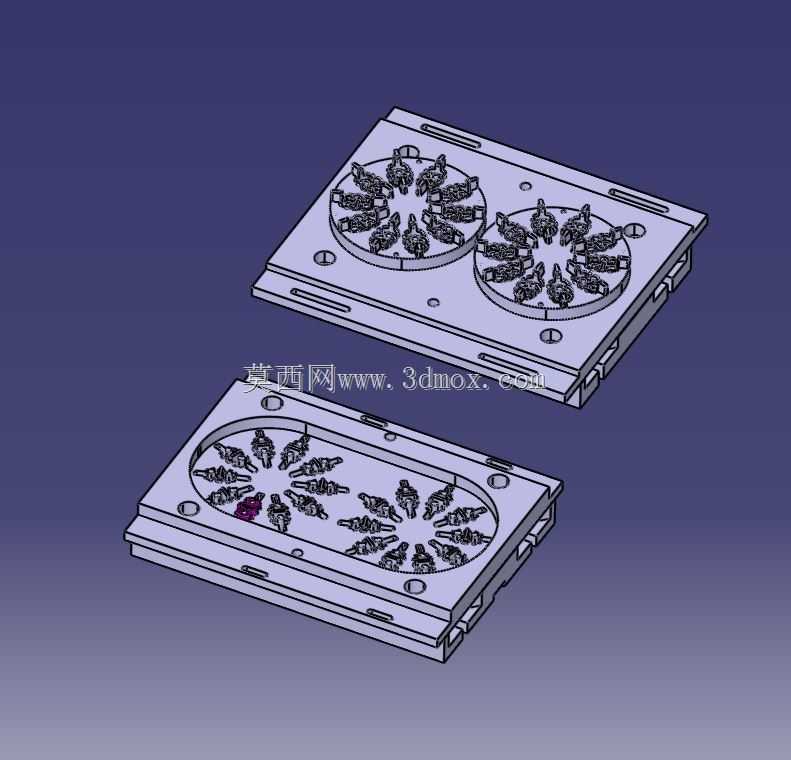

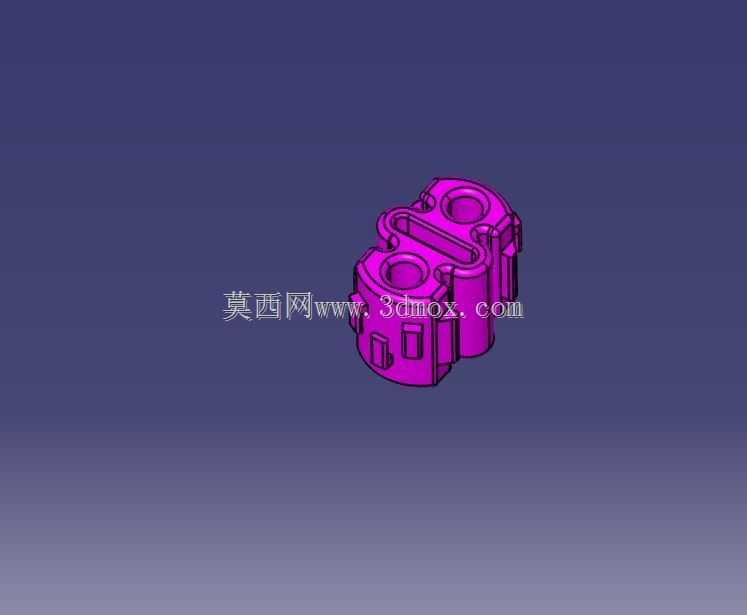

　　从实际使用场景来看，排气系统连接楔块多采用压铸铝合金或者冲压钢板制作，零件壁厚普遍在2-4mm，常规平口钳装夹容易夹伤零件外轮廓，且单件找正耗时久，这套板式工装一次可装夹同批次4-6件工件，定位面统一加工完成后，首件找正设定工件坐标系，后续工件仅需放入卡口、插定位销、压下压爪即可启动加工，单件装夹时间从原先的2分半压缩至20秒以内。板件之间采用止口定位配合，叠装时错位量控制在0.02mm以内，长期使用出现定位面磨损后，可单独更换最上层定位板，中间避让层和底层基板可重复利用，大幅降低工装维护成本。工装侧边预留的多个侧向开槽，也可适配排气接头附带的小凸台、支管伸出结构，装夹时不会和零件异形特征发生干涉，针对不同尺寸的EGZOS系列排气连接楔块，仅需更换上层定位板的卡口轮廓，无需改动整体安装接口，能够覆盖多数1.5T、2.0T乘用车排气系统连接小件的机加工与装配定位需求。
