汽车发动机支架管道扭转切割冲压模具

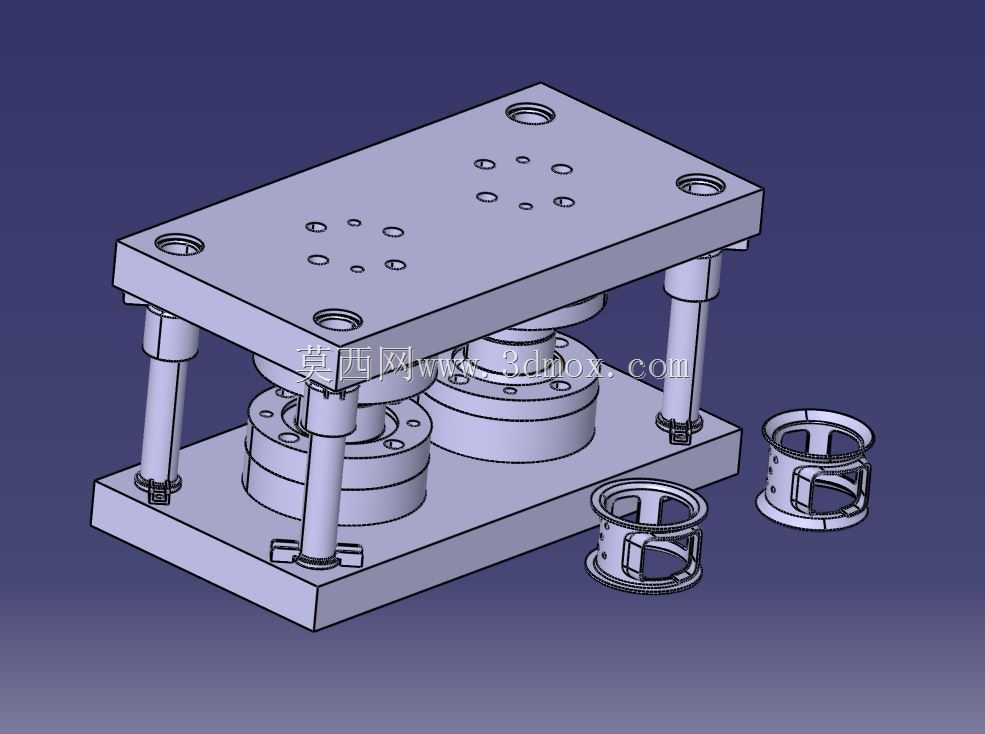

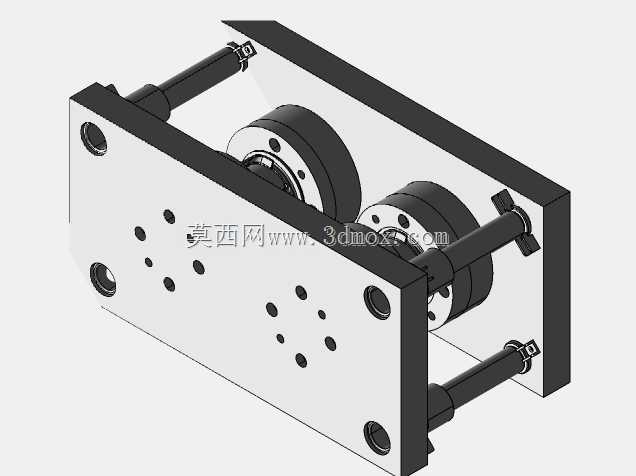

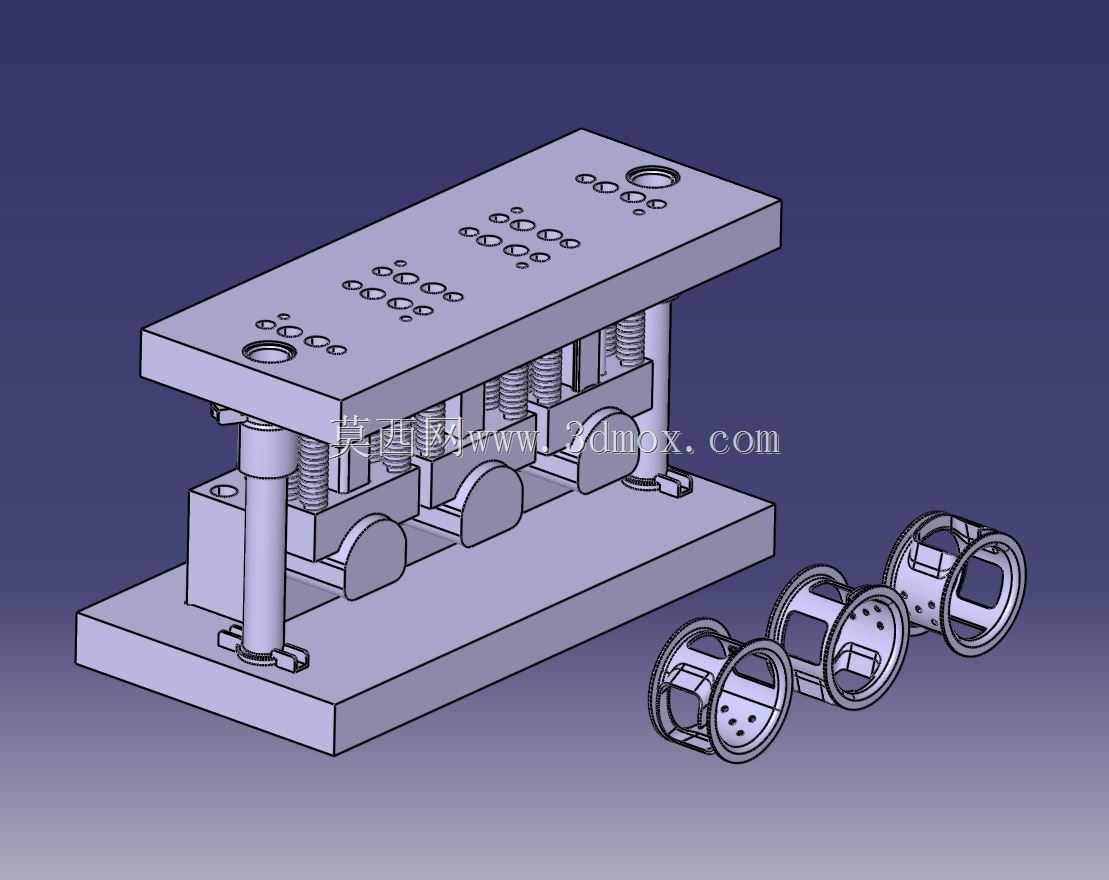

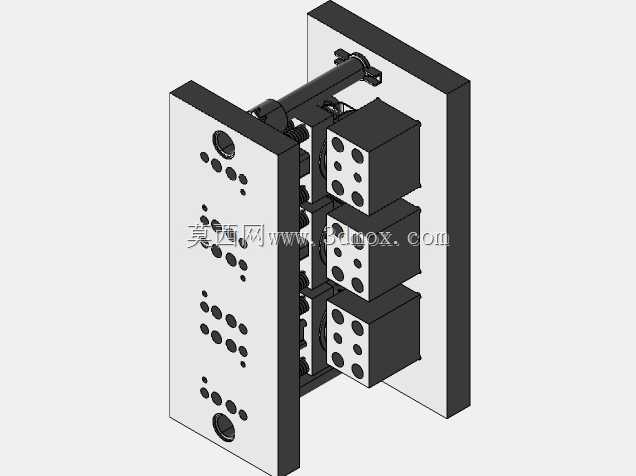

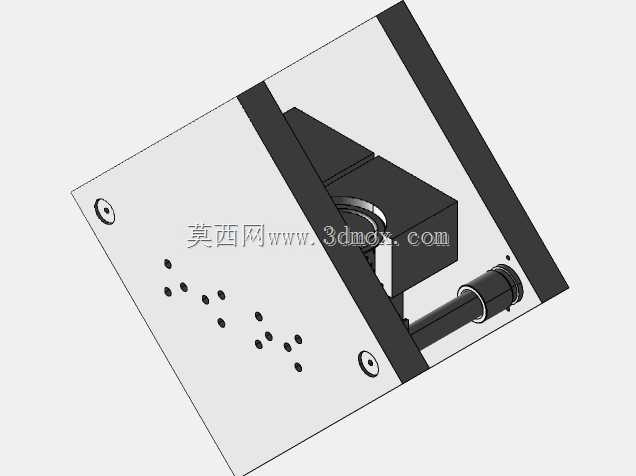

　　这套工装针对汽车发动机支架类环形薄壁管件的成形工序设计，核心解决管件在支架装配前需要完成的空间角度扭转与定长切断复合加工问题。发动机周边管路支架长期承受整车振动、热胀冷缩与装配预应力，普通直切管件无法匹配机舱内紧凑的走管路径，管件端部需要按装配基准扭转指定角度后再精准切断，才能保证后续与橡胶悬置、金属卡箍的同轴装配，避免管路装配后产生附加内应力导致早期疲劳开裂。模具采用上下双层板模架结构，下模座作为整机承载基准，四角布置导柱导套副，合模过程中上下模的对中精度由导柱全程约束，抵消冲压载荷带来的侧向偏载，保证多工位同时作业时刃口与扭转型腔的位置度。上模座板面按照加工工位排布多组安装孔位，依次对应管件定位、夹紧、扭转、切边、卸料工序，

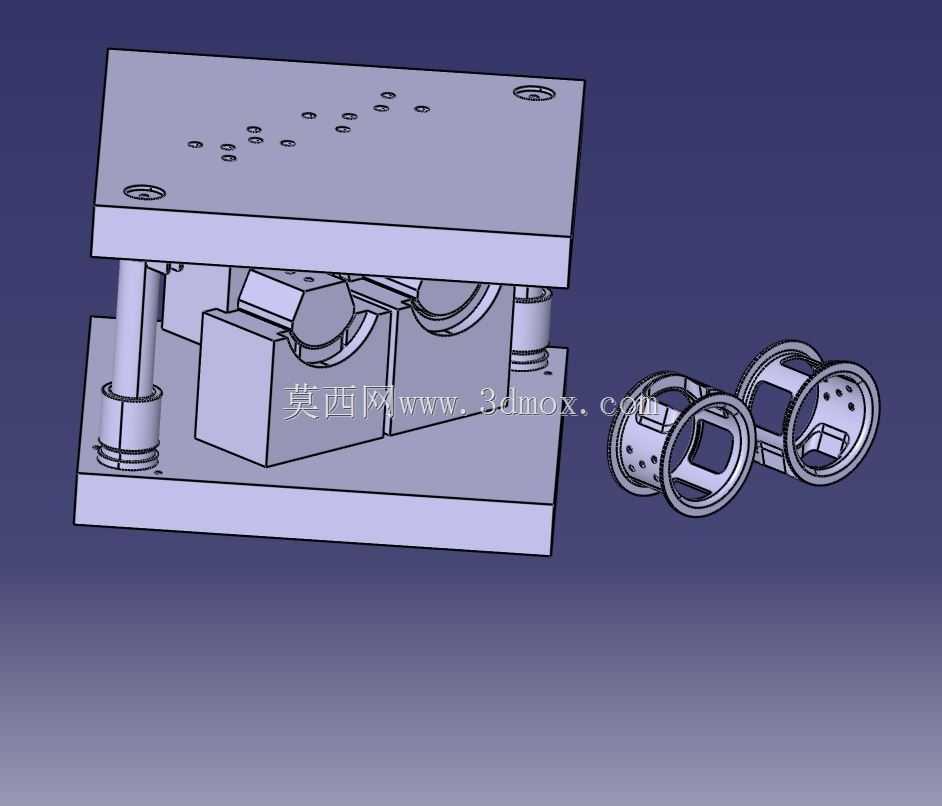

　　内部嵌套的弹性元件采用圆柱螺旋弹簧，分别为压料板、卸料机构提供回程力，弹簧的预压缩量按照管件材料屈服强度与所需压料力核算，既保证夹紧时薄壁管壁不被压溃变形，又能在扭转作业时牢牢固定管件非加工段，防止管材打滑偏移。下模对应工位设置半圆定位型腔，型腔弧度与待加工管件外圆完全贴合，定位块侧面预留挡料台阶，管件上料时轴向推靠台阶即可完成长度方向定位，无需额外划线找正。扭转工位配置对应管件轮廓的仿形夹腔，夹腔随上模下行动作联动旋转，将管件中段扭转至图纸要求的空间角度，动作行程与旋转角度通过模架闭合高度联动控制，无需额外配置动力源，依靠压机单次冲程即可完成扭转动作。切断工位采用斜刃剪切结构，降低管材切断时的冲裁力，避免薄壁管口出现压扁、

　　毛刺超差问题，刃口间隙按照管材壁厚的百分之八到百分之十二选取，适配常用低碳钢、铝合金管材的冲裁需求。模具整体安装边界适配常规开式机械压机的工作台面，下模座预留压板槽与压机工作台U型槽对应，上模柄与压机滑块孔匹配，安装时只需校准模架平行度即可投入生产。模架外侧配套展示的三个成形后工件，直观呈现管件经模具加工后的带法兰边、多孔定位的最终形态，法兰端面上的安装孔位与发动机悬置支架的装配孔完全对应，加工完成的管件可直接进入后续焊接、总成装配工序。整套结构将扭转、切断两道原本需要分设备完成的工序整合到单次冲压行程内，减少工件二次装夹的定位误差，工位之间的送料距离经过紧凑排布，操作人员只需在模体一侧完成上下料，作业路径符合生产线人机工程要求，批量生产时的工序一致性与加工效率都有明确保障。
