双腔薄壁圆柱件注塑铝模结构设计

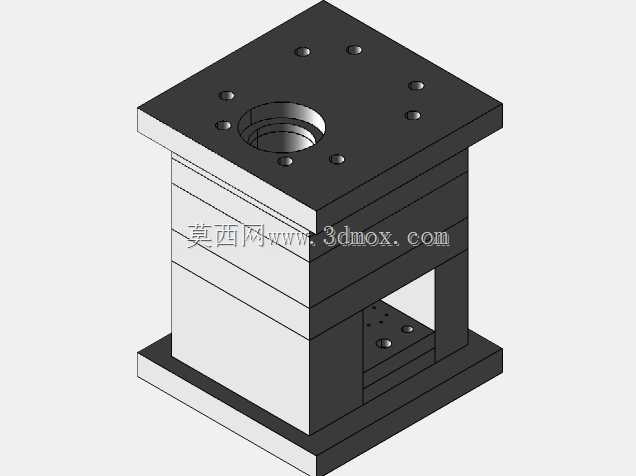

　　这套模具针对小型薄壁圆柱类塑胶件的量产需求开发，采用一模两腔布局，成型零件选用铝合金材质，在中小批量试产、快速打样场景下相比传统钢模能大幅缩短切削加工周期，同时降低模具自重，适配锁模力偏小的中小型注塑机。模具整体采用标准三板式模架分层堆叠，从上至下依次为定模固定板、流道推板、动模固定板、垫块与动模底板，各板件通过导柱导套实现合模导向，四周预留的螺栓过孔用于板件间锁紧固定，顶部中心大孔为注塑机射嘴对接的主流道入口，周边均布小孔为定位环与面板连接孔。

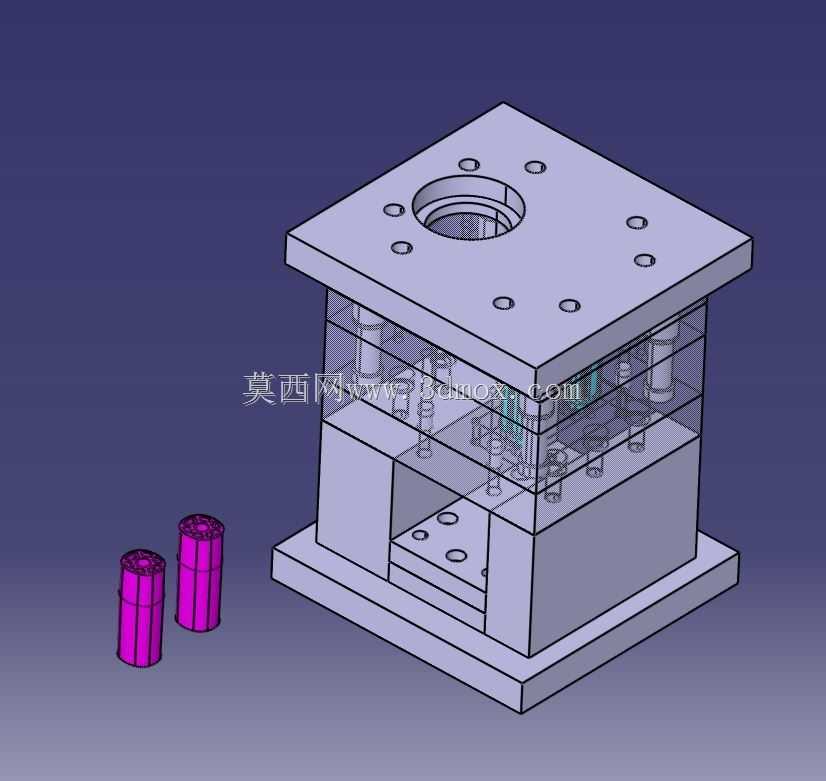

　　成型区域针对两个对称排布的紫色圆柱制品设计，制品为带底部端盖的中空薄壁筒结构，外圆周分布多道轴向加强凸筋，顶端边缘设有卡扣凸缘，这类结构常见于通讯设备内部绝缘衬套、化妆品包装内筒、小型电器电池仓护套类零件。浇注系统采用点浇口进料，熔融塑胶从主流道进入分流道后，从制品顶端中心位置注入型腔，充填流程沿筒体轴向向下推进，可有效避免薄壁区域出现充填不足、熔接痕缺陷，开模时流道凝料可在三板模分层开模动作中自动与制品分离，无需人工剪除浇口。

　　脱模机构设置在动模侧垫块围成的空腔内，包含顶针面板、顶针底板、复位杆与多根圆周均布的顶针，顶针作用点选在制品下端法兰边缘，避开筒体薄壁外观面，防止顶出时造成塑件发白顶穿。冷却回路围绕型腔镶件周边排布，水路距离型腔壁保持均匀间距，保证两个模腔冷却速率一致，减少制品成型后出现椭圆变形、轴向弯曲的概率。模具安装边界完全适配标准注塑机拉杆间距，顶部定位环与注塑机定模板定位孔精准配合，底部动模侧预留顶出孔对应注塑机顶杆位置，四周压板压合槽位无需额外加工即可直接装夹。整套结构在设计时优先考虑加工工艺性，型腔镶件采用分体式装配，磨损后可单独更换，无需整体报废模架，铝模的导热性能优于钢材，成型周期可缩短两成以上，适配多批次小批量的柔性生产需求。
